قديم 29-11-2010, 01:24 PM المشاركة 1
افتراضي سعدونى اخوانى فى ثلاجة ايديال قديمة باب واحد Twitter FaceBook Google+



سعدونى اخوانى فى ثلاجة ايديال باب واحد كانت شغال تمام ركنت شهر جيت شغلتة لقيت صوت زنة والماتور بيسخن جامد ومفيش تبريد

اعلانات

الصورة الرمزية SAA
SAA
:: عضو فضي ::
تاريخ التسجيل: Feb 2007
الدولة: الاردن
المشاركات: 787
نشاط [ SAA ]
قوة السمعة:91
قديم 30-11-2010, 07:50 AM المشاركة 2
افتراضي


سعدونى اخوانى فى ثلاجة ايديال باب واحد كانت شغال تمام ركنت شهر جيت شغلتة لقيت صوت زنة والماتور بيسخن جامد ومفيش تبريد
اخي الكريم انا حدثت معي هذه المشكله مع العلم ان الثلاجه كانت شغاله 100 %
بس لما فكيت الضاغظ وقمت بتشغيله خارج الدوره لم يعمل فقمت بالتخمين ممكن الاجزاء المكنيكيه لعدم تحركها وترسب الزيت اسفل الضاغط لفتره سبب هاي المشكله

وماعملة شي بس قمت بقلب الضاغط شمال ويمين زي ماتقلب البطيخه
وجربت واشتغل معي ممكن انها صدفه معي لاكن جرب انت كمان
وانشالله انها تشتغل

بس لاتعلق على زي البطيخه ههههههههههههه

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية myussef
myussef
:: عضو فضي ::
تاريخ التسجيل: Aug 2009
الدولة: ليبيا- الجفرة
المشاركات: 1,118
نشاط [ myussef ]
قوة السمعة:89
قديم 30-11-2010, 10:01 AM المشاركة 3
افتراضي


بدلا من شغل البطيخ يمكن أن تقوم بطرق المحرك بمطرقة طرق خفيف هذا في حالة كان الريلاي سليم


الصورة الرمزية SAA
SAA
:: عضو فضي ::
تاريخ التسجيل: Feb 2007
الدولة: الاردن
المشاركات: 787
نشاط [ SAA ]
قوة السمعة:91
قديم 02-12-2010, 06:17 PM المشاركة 4
افتراضي


بدلا من شغل البطيخ يمكن أن تقوم بطرق المحرك بمطرقة طرق خفيف هذا في حالة كان الريلاي سليم

انا عارف لازك التعليق على البطيخ
ههههههه


waled_superstar
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
المشاركات: 594
نشاط [ waled_superstar ]
قوة السمعة:0
قديم 09-12-2010, 02:33 PM المشاركة 5
افتراضي شكرا


شكرا اخوانى ربنا يبارك فيكم على اهتمامكم ولله انا استعجلت فا قومت بفك غطاء الماتور من الدخل لقيت فعلا انى الموبينة قفشة حركتة لقيتة اشتغلت استعجلت كان المفروض وهو ملحوم اجيب مطرقة واخبط علية غعشان تحل الموبينة دلوقتى فى شى اخر انا خلعت الماتور خارج الوحدة دلوقتى عوز اوصل طرفين كهرباء فية وهما ثلاث طروف ازاى ادخل الكهرباء فى الماتور وشكر ا وجزاكم لله خيرا


الصورة الرمزية myussef
myussef
:: عضو فضي ::
تاريخ التسجيل: Aug 2009
الدولة: ليبيا- الجفرة
المشاركات: 1,118
نشاط [ myussef ]
قوة السمعة:89
قديم 09-12-2010, 09:43 PM المشاركة 6
افتراضي

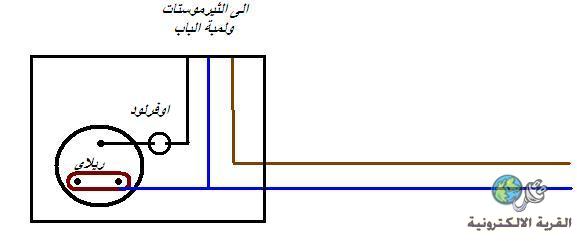

أخي الكريم في هذه الصورة حاولت رسم خريطة اسلاك الثلاجة كما هي على الطبيعة

كما بالرسم سيكون سلك من المأخذ الى الثيرموستات ( البني )

وسلك نازل من الثيرمستات المحرك ( أسود )

وسلك صاعد الى اللمبة وأيضا الى المحرك ( أزرق )



احمد كزنوفا
:: مهندس متميز ::
تاريخ التسجيل: Mar 2007
المشاركات: 306
نشاط [ احمد كزنوفا ]
قوة السمعة:0
قديم 10-12-2010, 05:46 AM المشاركة 7
افتراضي


ملحوظة توصيلك للاطراف يكون بعد تركيب الاوفرلوت والريلى كما بينى لك الباشمهندس الزميل فى الرسم حرصا على سلامة الماتور وقيس امبير الماتور قبل التكفيل ممكن يكون الملفات محملة يبقى تعبك جة على الفاضى


الصورة الرمزية myussef
myussef
:: عضو فضي ::
تاريخ التسجيل: Aug 2009
الدولة: ليبيا- الجفرة
المشاركات: 1,118
نشاط [ myussef ]
قوة السمعة:89
قديم 10-12-2010, 12:33 PM المشاركة 8
افتراضي


شكرا على التنبيه

انا عموما قصدت الفكرة العامة للتوصيل فلم اهتم برسم الاوفر لود على اساس أنه فني مبتدئ على الرغم من رسمي للريلاي
الان قمت بتعديل للرسم للاعضاء المبتدئين

وهذا تعديل للرسم
