not funny طريقة بسيطة لصنع جهاز قراءة الرطوبة Twitter FaceBook Google+



بسم الله الرحمن الرحيم

السلام عليكم ورحمه الله وبركاته

امس كنت ابحث عن طريقه صنع جهاز للرطوبه

فوجدت هالموضوع فحبيت انقله لكم ^_*

--------------------------------------------------------------



درجة الرطوبة من العوامل الهامة والتى تؤثر فى التفريخ ونسبة الفقس ويطلق عليها الرطوبة النسبية وهى نسبة بخار الماء التي يستطيع الهواء حملها عند درجة التشبع . بمعنى أن أى نقص أو زيادة بها يؤدى إلى التأثير على الجنين داخل البيضة وقد يؤدى إلى كبس البيض والمعروف عنه بموت الجنين داخل البيضة .


أهمية معرفة درجة الرطوبة النسبية بغرفة التربية


من الأمور الهامة جداً لرفع نسبة الفقس وبناءا ً عليه يمكن التدخل والتحكم إلى حد ما بنسبة الرطوبة , ففى حالة نقصها يمكن أن نوفر إناء مسطح عريض وبه رمل مبلل بالماء لزيادة نسبة التبخر فى محيط الغرفة وبالتالى رفع نسبة الرطوبة , أو توفير أحواض الإستحمام للأبوين لترطيب الريش أو رش العش يومياً من الخارج ببخاخ الماء وخصوصاً فى فترة الظهيرة .
فدرجة الرطوبة الطبيعية ينبغى أن تتراوح ما بين 55 إلى 75 % .



ولمراقبة وقياس درجة الرطوبة يستلزم الأمر الإعتماد على جهاز خاص يسمى الهيجرومتر وهو جهاز باهظ الثمن وخصوصاً الذى يعمل بطريقة رقمية وقلما نجده فى الأسواق لدرجة الندرة .

وبعد إطلاعات وبحث عن سبل الحصول على هذا الجهاز سوف أعرض على حضراتكم ما إستخلصته من تلك الإطلاعات وهى توضح الطريقة التى يتبعها أصحاب مزارع الدواجن لمراقبة درجة الرطوبة النسبية إعتماداً على جهاز قياس الرطوبة يعمل بطريقة بدائية وبسيطة .



إحتياجات صنع قاريء الرطوبة .

- جهازين لقياس درجة حرارة الغرفة متشابهين من نفس النوع , وهو متوافر بسعر زهيد عند محلات اللوازم الطبية والمعامل .




قطعة قماش رقيقة أو يستعاض عنها بمنديل ورق







والسؤال هو : كيف نقيس الرطوبة النسبية فى هواء غرفة التربية ؟

يمكن قياس الرطوبة النسبية Hygrometer بالترمومتر الجاف والمبتل , وكما هو واضح فإن هناك ترمومتران أحدهما ترمومتر عادى والآخر مماثل له ولكن نحيط بمستودع الزئبق بأحدهما من الخلف لفافة من القماش وعند إستخدام هذا الجهاز يتم ترطيب لفافة القماش فى الماء وتصبح مبللة , ولذلك يسمى هذا الترمومتر بالترمومتر المبتل أو الرطب , ولإجراء القياس يتم تعليق الترمومترين على أحد جدران الغرفة أو الشرفة معرضاً للهواء لفترة وجيزة من الزمن من 20 إلى 30 دقيقة حيث أن الترمومتر الجاف يقيس درجة حرارة الغرفة , أما الآخر الرطب فإن تبخر الماء من لفافة القماش حول مستودع الزئبق يساعد على تقليل درجة الحرارة المؤثرة عليه , وكلما كانت سرعة التبخر عالية كلما إنخفضت درجة الحرارة حول مستودع الزئبق والعكس صحيح .

وعند تسجيل درجة حرارة كلاً من الترمومتر الجاف والمبتل سنجد هناك فرق فى درجات الحرارة , ونلاحظ أنه إذا كان الهواء حول الترمومترين مشبع بالرطوبة فإنه يعيق تبخر الماء من لفافة الشاش حول مستودع الترمومتر المبتل ويقلل الفرق بين درجتى الحرارة بين قراءة الترمومترين .


كيف يمكن قرائة درجة الرطوبة النسبية إعتماداً على درجة حرارة الغرفة المسجلة والفارق بين قرائة الترمومترين ؟


فقد قام الباحثين فى مجال المناخ الجوى بوضع جدول مبسط يوضح دلالة الفرق بين قراءة الترمومتر الجاف والرطب وما يقابلها من رطوبة نسبية كما يلى :

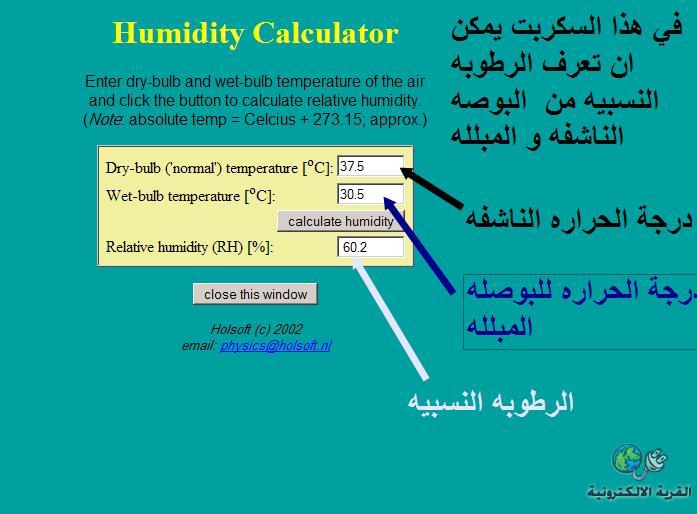

وهناك طريقة أكثر بساطة وقد عرضها أحد المواقع وهو عبارة عن برنامجاً نستطيع إدخال البيانات به فيقوم بمعالجتها وإيفادنا بدرجة الرطوبة النسبية وهذه صورة شاشة البرنامج مشروح عليها الطريقة :





رابط صفحة البرنامج

http://www.cactus2000.de/uk/unit/masshum.shtml#top

تقبلوا تحياتى



مصدر الموضوع | اضغط هنا
الجمعية المصرية لهواة طيور الزينة

اعلانات

الصورة الرمزية اكزي
اكزي
:: عضو ذهبي ::
تاريخ التسجيل: May 2009
الدولة: المغرب iguizzi06*hotmail.com // www.facebook.com/iguizzi.abdallah
المشاركات: 2,434
نشاط [ اكزي ]
قوة السمعة:147
قديم 25-11-2010, 01:18 PM المشاركة 2
افتراضي


السلام عليكم

شكرا لك أخي الكريم على الموضوع الجميل



اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


محمود أبوزيد
:: مهندس ::
تاريخ التسجيل: Jun 2010
المشاركات: 42
نشاط [ محمود أبوزيد ]
قوة السمعة:0
قديم 25-11-2010, 01:30 PM المشاركة 3
افتراضي


موضوع رائع بارك الله فيك أحمد


الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 25-11-2010, 02:48 PM المشاركة 4
افتراضي الموضوع جميل ولكن الجدول؟؟


بسم الله الرحمن الرحيم


تحيه احترام وتقدير

الموضوع جميل وسبق وان تطرقنا لهذه الطريقه العمليه في قياس الرطوبه
ونظرا لوفرة المقاييس وسهولة الحصول عليها لم نعد نستعمل هذه الطريقه
ممكن استعمالها في الاماكن التي لا يمكن الحصول على مقياس رطوبه
فقط ملاحضتي عند استعمال الجدول اعلاه ملاحظة انdew point temperature
هي نقطة الندى وليس حرارة البوصله الموضوعه بالماء فهذان امران مختلفان تماما
ويرجى ملاحظه ذلك واستعمال الجدول الخاص بذلك وهو بسيط ؟؟



وهي موجوده في هذا الرابط

وبالتوفيق


ابو احمد


احمد ح
:: مهندس متواجد ::
تاريخ التسجيل: Nov 2010
المشاركات: 116
نشاط [ احمد ح ]
قوة السمعة:0
قديم 25-11-2010, 04:04 PM المشاركة 5
افتراضي


اشكرك اخوي بو احمد على اطلالتك

وملاحضتك المفيده

والشكر موصول ايضاً الى اكزي و محمود أبوزيد على مرورهم الكريم


الصورة الرمزية ابو البكر
ابو البكر
:: مهندس متواجد ::
تاريخ التسجيل: Nov 2010
الدولة: في بلد نحسبه كبير ولكن هو لا يساوي جناح بعوضة عند الله
المشاركات: 63
نشاط [ ابو البكر ]
قوة السمعة:0
قديم 26-11-2010, 07:13 PM المشاركة 6
افتراضي


السلام عليكم
شكرا للاخ احمد وللجميع وعلى رأسهم الاستاذ الدكتور ابو احمد
ان هذا السكربت الذي وضعته ابو احمد الطيب يدل على ان المعادلة التي كنت استعملها في معايرة الرطوبة ليست صحيحة بالكامل ولكنها تفي بالغرض
ولكن سوف اسعى لوضع معادلة صحيحة بناء على المعطيات الجديدة بأذن الله
مع الشكر والتقدير

احصائية الشكر والاعجاب - 0 شكراً, 1 عدم اعجاب, 0 اعجاب
عدم اعجاب Mohamed Arafa ( لم تعجبه المشاركة )

الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 26-11-2010, 07:28 PM المشاركة 7
افتراضي


السلام عليكم
شكرا للاخ احمد وللجميع وعلى رأسهم الاستاذ الدكتور ابو احمد
ان هذا السكربت الذي وضعته ابو احمد الطيب يدل على ان المعادلة التي كنت استعملها في معايرة الرطوبة ليست صحيحة بالكامل ولكنها تفي بالغرض
ولكن سوف اسعى لوضع معادلة صحيحة بناء على المعطيات الجديدة بأذن الله
مع الشكر والتقدير



بسم الله الرحمن الرحيم

تحية احترام وتقدير


كلامك صحيح اخ ابو البكر ولكن لتسهيل الامور عملنا بعض المتغيرات ثوابت
لتقريب النتائج وهي تفي بالغرض جدا للمفاقس وخصوصا اذا عرفنا ان نسبة الخطئ
المسموح بها بالرطوبه النسبيه كبير جدا( تصل 10%)
ويوجد معادلات كثير ومضبوطه جدا ولكن المتغيرات التي يجب حسابها غير متوفره
للمستعمل العادي مثل الضغط ( في ذلك الحيز ) وحتى تصل معادلات تفاضليه من الدرجه الرابعه التي تحتاج الى توفر 16 شرط اساسي ( اعتقد العمليه معقد وما تستهاهل )؟؟

والسلام ختام

ابو احمد
