الــســ عليكم ــــــلام

مثبت فولت

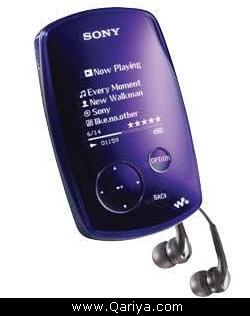

كثر الطلب على دائرة مثبت فولت 1.5 لتشغيل MB3 فى السيارة
اقدم للاخوانى هذة الدائرة البسيطة من تصميمى من بعد التجربة

[الامور2020]

~*¤ô§ô¤*~ خطوات العمل وطريقة التجميع ~*¤ô§ô¤*~

المكونات المطلوبة




رجليتور 7806
ترانزيستور D880 أو C1984
مقاومة 1.5 كيلو أوم
زنر 3 فولت
قطعة المونيوم للتبريد
مسمار تثبيت + صمولة
طبعا شاسية لتثبيت المكونات علية

يمكنك زيادة قيمة خرج الدائرة عن طريق زيادة فى فولت الزنر وتركيب رجليتور أعلى من 6 فولت

[الامور2020]

~*¤ô§ô¤*~ التجميع ~*¤ô§ô¤*~



تثبيت الرجليتور

وتركيب باقى المكونات

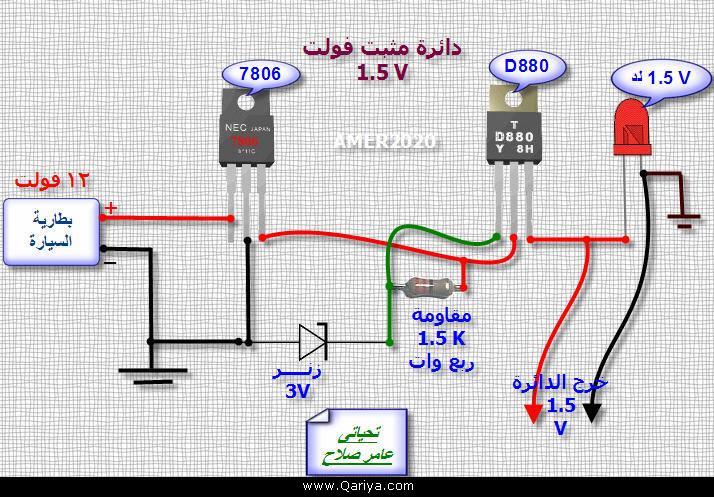

الحام وتجميع الخطوط حسب الرسم

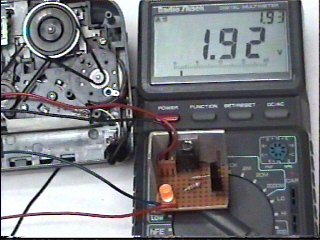

الاختبار والتجربة بعد التجميع




تمت التجربة على ووكمان ..لا يوجد فرق
.......... ملحوظة مهمة ...........
يجب الانتباة ومعرفة القضبية السليمة لدخول الفولت على الجهاز

تحياتى للجميع
وتمنياتى بالتوفيق

[khamis54]

السلام عليكم
مهندسنا الغالي اسمح لي اهتف واقول عامر عامر يحيا عامر
انت مهندس مبدع والله
بارك الله فيك

[الامور2020]

السلام عليكم
أشكركم أخوانى الاعزاء
المهندس الامير برنس
وحبيب الكل م/ خميس
فهذة شهادة أعتز بها من أثنين من عمالقة الالكترونيات
.

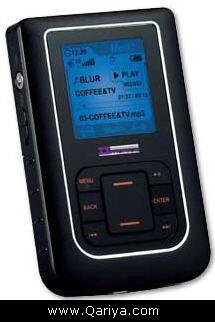

تحدثنا سابقا عن تغزية الـ MB3 من بطارية السيارة
القادم ان شاء الله معرفة توصيل الـMB3 على كاسيت السيارة
واستخدام الكاسيت كا مكبر صوت له
حتى تتمكن من سماعة على سماعات السيارة
.........أنتظرونى.........
تحياتى للجميع

[الامور2020]

شرح رائع يا أمور المنتديات العلمية

السلام عليكم
مرحبا بك أخى العزيز كبير المهندسين والمميز دائما
smart_storm
فى بيتك الثانى القرية الالكتروية
وشكرا لك صديقى على كلامك الجميل
وتحياتى لك

أهلا ومرحبا بيك م/salim2000

[السلي]

أحييك على مجهودك وأرجو أن أستفيد منك لأني طالب ومطلوب مني مشروع فأرجو أن تفيدني و تدعمني بمشروع

[الامور2020]

أحييك على مجهودك وأرجو أن أستفيد منك لأني طالب ومطلوب مني مشروع فأرجو أن تفيدني و تدعمني بمشروع

أهلا بيك أخى الكريم ..
فى البداية نرحب بك أخ عزيز علينا ونحن جميعا تحت أمر أعضائنا الاعزاء
يمكنك أخى أختيار المشروع من هذين الرابطين

http://www.qariya.com/electronics

http://www.qariya.com/vb/forumdisplay.php?f=25

وأى مساعدة أنا بالخدمة
