السلام عليكم

لدي ماكنة Aficio 2205 NASHUATEC
تعطي الكود sc-650

ارجو المساعدة وشكرا

[se_na_fo]

انا في انتظار ردكم حول كود

sc-650
وماهو حله

[adeeb ra]

Communication timeout error between
SBCU and duplex unit
650 B
The SBCU cannot receive a response
within 1 second from the duplex unit.
• Serial line connecting SBCU and
duplex unit unstable
• External noise
• SBCU board and duplex main board
connection defective or loose
• Duplex main board defective
• SBCU board defective
هذه الاله تعادل في الريكو 1022
والمشكله تكون في الربط بين الدبليكس والاله
يجب عليكه التاكد من الكيبل الواصل وحدة الدبليكس والالله ممكن ان يكون هناك احد البنات في بلك الدبليكس مطعوج لا تصله الاشاره

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة se_na_fo السلام عليكم لدي ماكينة Aficio 2205 NASHUATEC تعطي الكود sc-650 ارجو المساعدة وشكرا

اخي العزيز

هذه الماكينة تعادل

Ricoh Aficio 1022, 1027 or Aficio 2022, 2027

تحية طيبة أما بعد

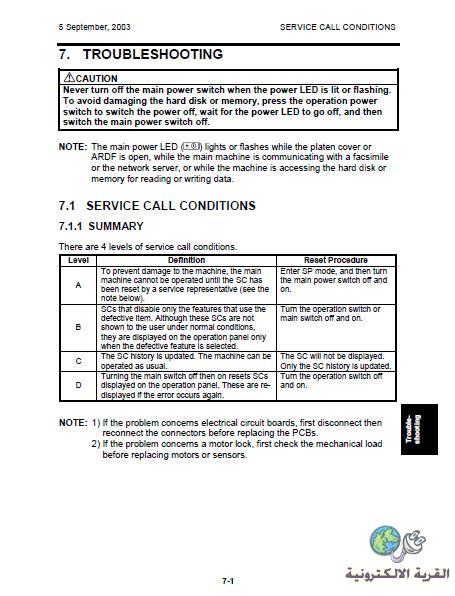

شكل ( 1 )

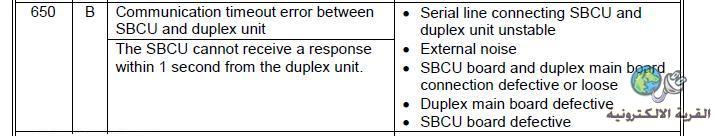

شكل ( 2 )

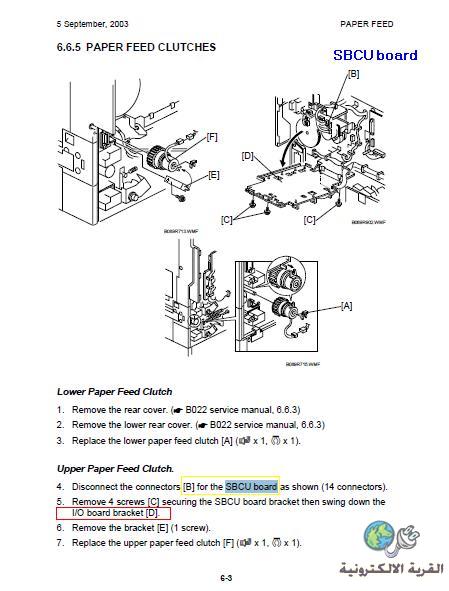

شكل ( 3 )



حيث أن وحدة (البوردة) SBCU board في شكل الثاني برقم B
وأن وحدة (البوردة) I/O board في شكل الثاني برقم D

اسم العطل

Communication timeout error between
SBCU and duplex unit

رقم العطل SC 650 ونوعة B وشرحه يوجد بالجدول بشكل رقم ( 1 )

وصف المشكلة (عرضها)

The SBCU cannot receive a response
within 1 second from the duplex unit.

الأسباب المحتملة لوجود المشكلة

• Serial line connecting SBCU and
duplex unit unstable
• External noise
• SBCU board and duplex main board
connection defective or loose
• Duplex main board defective
• SBCU board defective

الخلاصة

1- فتح السيرقيس مود الخاص بالآلة وإلغاء عداد الحشر والمشاكل أولاً وبعد الانتهاء من عملية الصيانة يجب غلق الآلة من المفتاح الرئيسي لها ونزع كابل توصيل الشبكة الداخلية LAN Network أن وجدت ذلك ، وإعادة تشغيلها مرة أخرى من جديد.

كود إلغاء عداد الحشر والمشاكل SC / Jam counter Reset والكود المختصر هو 7807

SP7 Data Log - SC / Jam counter Reset - Execute or (Code 7807#

2- التأكد جيداً من توصيل كابلات البور وكابلات الداتا لوحدة الـ Duplex Unit عن طريق فك الفيش ثم اعادة تركيبها مرة أخرى . ويجب ان تكون الآلة مغلقة من المفتاح الرئيسي لها ونزع فيشة التوصيل من منبع التيار الكهربائي لها.
3- التأكد من سلامة وحدة (بوردة) Duplex main board
4- التأكد من سلامة وحدة (بوردة) SBCU board

كيفية الدخول علي سيرفيس الآلة

http://www.qariya.com/vb/showthread.php?t=56724

[se_na_fo]

شكرا لجميع الاخوة الاهتام والاجابة
الحمد الله تم حل المشكل بعد اتبعا الشرح الذي وضع من طرف الاخوة الكرام
وللتخلص من المفتاح
اتبعت الطريقة التالية

اولا :

فى حالة ظهور السيرفس كود (....SC575-SC585-SC595-SC5)

اتبع الخطوات الاتية :

1-اضغط على الزر الاصفر على البانل (وحدة الازرار)

2-ادخل الارقام الاتية بالترتيب

107
(مائة وسبعة ) (1) ثم (0) ثم (7)

3-اضغط على الزر الاحمر واستمر بالضغط لمدة 4 ثوانى حتى تسمع صفارة (بيييب )

4-اضغط على رقم (1)

5-قم باغلاق الالة من المفتاح العمومى ثم قم بتشغيل الالة مرة اخى سوف يزول السيرفس كود من الالة وسوف تعمل بشكل جيد .



شكرا على هذا الصرح الذي يوجد فيه اشخاص مثلكم

[ashefsamy]

اولا

اخى مبروك اصلاح الالة

ثانيا

اخى لو راجعت هذا الرابط لى والموضوغ ايضا لوجدت نفس الكلام الذى ذكرتة مكرر بالحرف

اليكم ملف يشرح عمل (RESET ) لجميع الات التصوير الافيشيو

والذى يحنوى على الاتى :

فى حالة ظهور السيرفس كود (....SC575-SC585-SC595-SC5)

اتبع الخطوات الاتية :

1-اضغط على الزر الاصفر على البانل (وحدة الازرار)

2-ادخل الارقام الاتية بالترتيب

107(مائة وسبعة ) (1) ثم (0) ثم (7)

3-اضغط على الزر الاحمر واستمر بالضغط لمدة 4 ثوانى حتى تسمع صفارة (بيييب )

4-اضغط على رقم (1)

5-قم باغلاق الالة من المفتاح العمومى ثم قم بتشغيل الالة مرة اخى سوف يزول السيرفس كود من الالة وسوف تعمل بشكل جيد .

مع تحبات المهندس /اشرف سامى سيد محمد

ما اريد ذكرة ان الموضوع الاساسى لى ولم تنوة او تذكر صاحب الموضوع الاصلى وذلك للعلم فقط .
