كيف تقوم بتصوير قطعة إلكترونية صغيرة جداً
كثيراً ما أردنا أخذ صوره لترانستور ما ، لم نعرف عنه آي شئ أو أن عليه بعض المعلومات الغير واضحه وما إلى ذلك من الأمور التي تعيق حصولنا على صورة واضحة لترانستور أو مكثف أو أي قطعة آخرى وذلك لصغر الحجم فتظهر الصوره في الكاميرا غير واضحه حتى مع إستخدام بعض الكاميرات ذات الدقه العاليه لكنها عند المناظر القريبه جداً والتي تحتاج تفاصيل دقيقه تكون دقتها غير كافيه
وغالباً ما نحصل على صور غير واضحه كهذه
إذا ما الحل ؟؟؟!!!
المسألة ببساطة هي
أولاً إستخدام المثبت الخاص بتثبيت الكاميرات حتى لا تظهر الصوره مهتزه
كما في الصورة التالية
أو تثبيت الكاميراً على أي شئ آخر حتى لا تظهر الصوره مهتزه
ثانيـــــــــــــــــــــــــاً وهو المهم
إستخدام العدسة المكبره
وجعلها ملاصقة لعدسة الكاميره
أو إستخدام عدسة خاصه كالتالي
ثالثاً إن أمكن وجود المواد التاليه فهذا أفضل
وجود مرآة التفتيش لديك (مهمه للأماكن الضيقه فقط)
زراديه لتثبيت مرآة التفتيش
كاشف
متكأ ليتكي عليه الكاشف الضوئي (بدلاً عنه إستخدمت قنينة ماء عاديه)
وطبعاً الكاميرا الرقمية والقطعة الإلكترونية المراد تصويرها
نبدأ بسم الله الرحمن الرحيم
مرآة التفتيش
وهذا شكل الزراديه المطلوبه

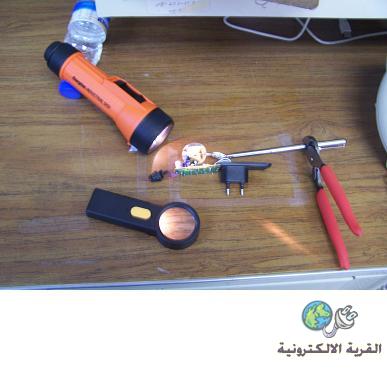

وهذا هو شكل الأغراض عندما أردت تصوير الترانستور الصغير
طبعاً يجب تنظيف الترانستور من آثار لحام المصنع فبعض الأحيان يكون على الترانستور آثار من رذاذ متطاير من عمليات اللحام ، لذا عليك تظيف الترانستور قبل بدء العمل حتى يكون واضحاً في الصوره
