[عبيد عمر]

عندى ماكينة تصوير 1018 افشيو وبها عطل SC320 ,وبتعطى صوت غريب عند التشغيل
ارجو المساعدة
وشكرا
عضو جديد

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة عبيد عمر عندى ماكينة تصوير 1018 افشيو وبها عطل SC320 ,وبتعطى صوت غريب عند التشغيل ارجو المساعدة وشكرا عضو جديد

بسم الله الرحمن الرحيم

تفضل يا اخي العزيز الفاضل مكان تواجد هذا العطل أو الخلل يوجد في وحدة Polygon mirror motor

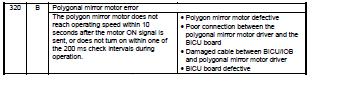

اسم المشكلة

Polygonal mirror motor error

طريقة الفحص والعلاج من كتيب الصيانة

• Polygon mirror motor defective
• Poor connection between the
polygonal mirror motor driver and the
BiCU board
• Damaged cable between BiCU/IOB
and polygonal mirror motor driver
• BiCU board defective

الصور التوضيحية لطريقة الفك والعلاج بعون الله تعالي

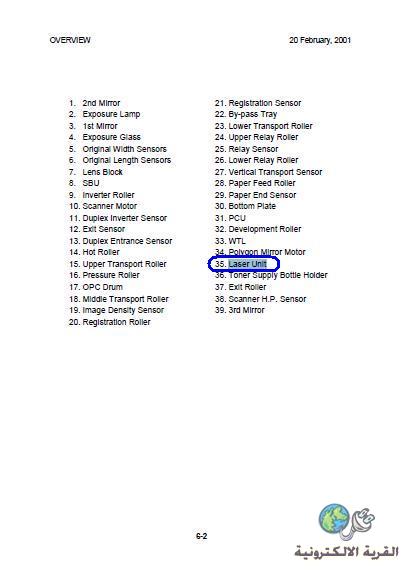

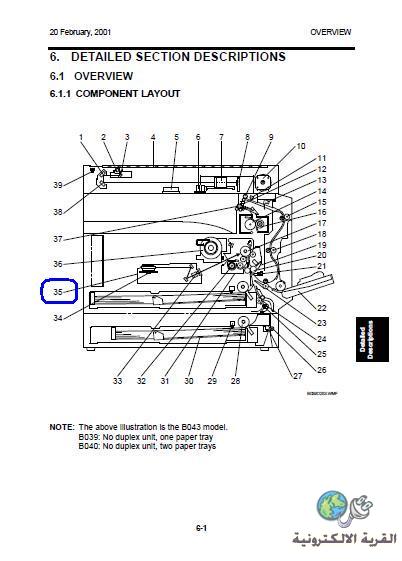

شكل ( 1 )



شكل ( 2 )



شكل ( 3 )



شكل ( 4 )

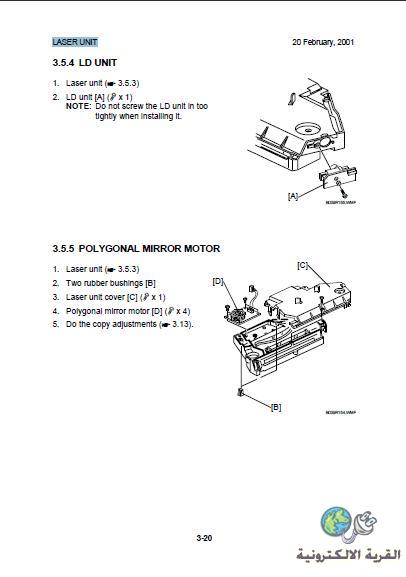

يجب فك وتنظيف جيد وبرفق للجزء Polygon mirror motor ( D بالشكل ( 4 ) ) ويتم التنظيف بقماش النظارات الطبية ويكون اتجاه واحد كي لا يتحدث شبورة لاسطح المرآيات العاكسة للضوء المنعكس منها ودون استخدام اي سوائل للتنظيف واخص بالذكر مادة الكحول أو السبرتو بنوعيه


شكل ( 5 )



شكل ( 6 )



شكل ( 7 )

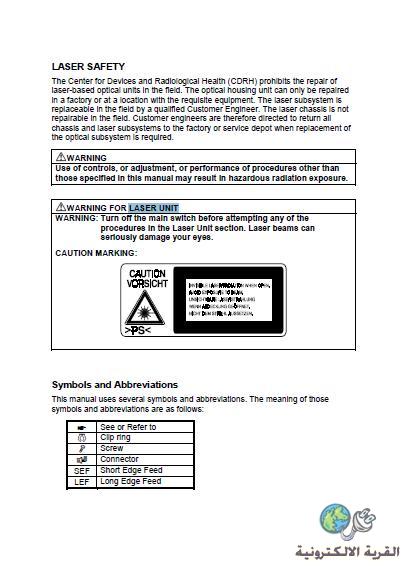

قواعد الأمن والامان لك ولللآلة

1- يجب غلق الآلة من المفتاح الرئيسي لها ونزع الفيشة من التيار الكهربائي ونزع فيشة الشبكة LAN ان وجد ذلك.

2- احترس اثناء عمل صيانة لوحدة مجموعة الليزر Laser Unit لكي لا تسبب لك اي ضرر بالعين أو تسبب العقم . ويجب استشارة الطبيب اذا تطلب الامر ذلك.

3- يجب عمل بعد تركيب وحدة مجموعة الليزر الغاء عداد الحشر والمشاكل وله طريقة خاصة جداً بهذا الطراز (بهذا الموديل) ثم غلق الآلة واعادة تشغيلها مرة أخرى من جديد.

4- طباعة صفحة الاختبار للآلة بعد نجاح عملية الصيانة والتي تسمي بصفحة العداد Counter

[ashefsamy]

اجابة سليمة 100 % اخى العزيز /Ghost 2003

ولكن اخى لى اضافة بسيطة اذا نفذت كل الكلام الذى ذكرة ولم تعمل الالة واستمر كود 322 قم بتغير وحدة الليزر بائخرة استعمال خارج ورينا يعود عليك .

[atefhussein]

اسمحوا لى باضافة
من الناحية النظرية الكلام منطقى جدا
ومن الناحية العملية ان ذاك الموديل بالتحديد عمر الليزر فيه قليل جدا وناحية البحث عن الوحدة مضنية لأبعد حد ناهيك عن السعر
والحل العملى ممكن يكلفك 50 جنيها
ويوجد على هذا الرابط (وهذا ليس اعلانا)؟؟؟؟ ولكن معلمومة ربنا تنفع الغير من الفنيين قبل المستخدمين وكما يقال اسئل مجرب الى آخر المثل
http://atefhussein.*********/montada-...c-t108.htm#609

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة ashefsamy اجابة سليمة 100 % اخى العزيز /Ghost 2003 ولكن اخى لى اضافة بسيطة اذا نفذت كل الكلام الذى ذكرة ولم تعمل الالة واستمر كود 322 قم بتغير وحدة الليزر بائخرة استعمال خارج ورينا يعود عليك .

بسم الله الرحمن الرحيم

لكل مشكلة ولها حل بعون الله تعالي

تفضل يا اخي العزيز الحل والعلاج لكل من العطل Sc322 و العطل Sc326 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

http://www.qariya.com/vb/showthread.php?t=58378

[Ghost 2003]

اقرأ جميع موضوعاتي القديمة منها والحديثة
وقرأءة جميع موضوعات السادة الأعضاء المهندسين والفنيين الأخرين للآستفادة من كافة الآراء والأفكار والآلمام الكامل لجميع حل المشكلات وطريقة العلاج لأكثر الآراء واصحها في التنفيذ الجيد

بالنسبة للموديل الخاص بك مثل الآلات الأفيشيو الرقمية التالية:-

Aficio 120-1013-1013F-1015-1018

كل هذه الطرازات (كل هذه الموديلات) الآلات الرقمية لا تصلح معها الطريقة العادية في إلغاء عداد الحشر والمشاكل

وهذه هذي الطريقة العادية


SP7 Data Log - SC/jam counter Reset - Execute

في حالة استخدامها سوف تظهر لك علي الشاشة رسالة خطأ

رسالة الخطأ هي Error !!!



واما بالنسبة لموديلك Aficio 1018 أو المويلات السابقة الذكر لابد من عمل الضغط علي الزرين معاً وهما
الزر الأول العدد 1 من ازرار الآلة
الزر الثاني الذي يظل ضاغط عليه

هو زر Photo/Text

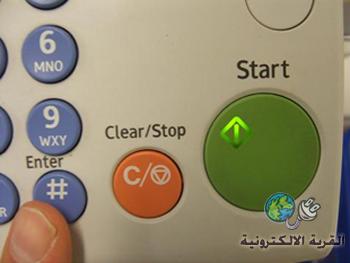

قبل الضغط علي زر رمز الشباك ( # )



قبل الضغط علي زر رمز الشباك ( # ) لتنفيذ المهمة وهي Execute

سوف تظهر لك علي الشاشة رسالة النجاح

رسالة النجاح هي Action Completed.



الرابط الأول

http://www.qariya.com/vb/showthread.php?t=74563

الرابط الثاني

http://www.qariya.com/vb/showthread.php?t=74548

الصور التوضيحية عملياً

شكل ( 1 )



شكل ( 2 )



شكل ( 3 )



شكل ( 4 )

[adeeb ra]

بعد السلام للجميع لا اعرف لماذا كل هذا الشرح من الاخ المهندس بارك الله فيه والاولا ان يحدد المشكله وهيه ماتور اليزر فقط وان يقوم بتنضيفه وتنضيف شافط الوحده المسدسه التي تدور في ماتور اليزر مع تزيته بزيت خفيف جدا
واذا لم تصلح يقوم فقط باستبدال ماتور اليزر فقط وليس بحاجه الى تبديل كامل الوحده

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة adeeb ra بعد السلام للجميع لا اعرف لماذا كل هذا الشرح من الاخ المهندس بارك الله فيه والاولا ان يحدد المشكله وهيه ماتور اليزر فقط وان يقوم بتنضيفه وتنضيف شافط الوحده المسدسه التي تدور في ماتور اليزر مع تزيته بزيت خفيف جدا واذا لم تصلح يقوم فقط باستبدال ماتور اليزر فقط وليس بحاجه الى تبديل كامل الوحده

كلامك كلة صحيح 100 × 100

مع خالص شكر وتحياتي لك ولكافة الاعضاء الكرام
