[صقر الشارع]

اخوان الطلب مستعجل حيل السؤال الاول هو بخصوص الجهاز الملون 2030 ريكو مثل ما شرح الاخ goste وتم تبديل السلندر لانه حيل تعبان وانحلت المشكلة ولكن بقت مشكلة الصغير هو صورة العداد الكاونتر كلش واضحة وصورة السكنر الورقة تخرج باهتة مع العلم تم تنظيف الليزر واليونت والسكنر والمرايا الداخلية تنظيف جيد


Read more: http://www.qariya.com/vb/showthread....#ixzz13Moo8U9Q

[adeeb ra]

سلام من الله الى الجميع
المشكله هذه حدثت معي تكون الصوره جيده عند الطباعه وعند عمل الريبوت الكاونتر
وتمون غير جيده عند التصوير عن الزوجاج او الفيدر
الحل كان باستبدال لمبة الاكس بوجر لمبة الماسح
عفوا اذا كانت المصتلحات عندنا في الاردن مختلفه

[Ghost 2003]

[CENTER]

اقتباس المشاركة الأصلية كتبت بواسطة صقر الشارع اخوان الطلب مستعجل حيل السؤال الاول هو بخصوص الجهاز الملون 2030 ريكو مثل ما شرح الاخ goste وتم تبديل السلندر لانه حيل تعبان وانحلت المشكلة ولكن بقت مشكلة الصغير هو صورة العداد الكاونتر كلش واضحة وصورة السكنر الورقة تخرج باهتة مع العلم تم تنظيف الليزر واليونت والسكنر والمرايا الداخلية تنظيف جيد Read more: http://www.qariya.com/vb/showthread....#ixzz13Moo8U9Q

بسم الله الرحمن الرحيم

اخي العزيز مهندس صقر الشارع

تحية طيبة أما بعد
الاجابة عن السؤال الأول: بخصوص الجهاز الملون 2030 ريكو :-

ولكن بقت مشكلة الصغير هو مع العلم تم تنظيف الليزر واليونت والسكنر والمرايا الداخلية تنظيف جيد

العطل باختصار شديد وكما فهمت منك انا شخصياً

صورة العداد الكاونتر Counter كل شئ واضحة ولكن وصورة الاسكنر Scanner Unit or Exposure Unit الورقة تخرج باهتة

فهذا العيب يكن في الاتي:-

1- اولا هل الماكينة بها جهاز التلقيم الالي للورق الذي يطلق عليه جهاز الفيد ARDF Unit or ADF Unit
حيث أن:-
1- الجهاز الأول ARDF Unit وتعني انه يسحب الورقة وتصويرها علي الورجيهن معاً.
2- الجهاز الثاني ADF Unit وتعني انه يسحب الورقة وتصويرها علي الورجه واحد فقط.
فيجب تجربه التصوير لكي نحدد سوياً مكان العطل أو الخلل فيجب تجربة تصوير ورقة ما !!! اولاً من خلال جهاز الفيد ، وثانياً تصوير تلك الورقة من خلال الاسكنر أو الماسح الضوئي للماكينة مباشرةً . ملحوظة الورقة التي تختبر بها ماسح الضوئي للماكينة يجب ان تكون واضحة وجيدة وليس بها اي عيوب والافضل ان تكون من آلة كاتبة أو طابعة كمبيوتر ليزر

في حالة وجود العيب بجهاز الفيد فقط يجب غلق الماكينة من المفتاح الرئيسي لها واتباع خطوات الامان التي اذكرها دائماً بجميع مشاركاتي بالمنتدي ثم فك وحدة الاسكنر بالآلة ثم 1- تنظيف المرآيات كلها بجهاز الاسكنر بالماكينة 2- وتنظيف جميع الحساسات بالماكينة وتنظيف الزجاجة الخاصة بوحدة الفيدر وهي توجد اسفل الفيد مباشرةً وعلي الزجاجة (أو المرآة) غطاء لتثبيت تلك المرآة ولها مسمارين ×2 لتثبيتها بالماكينة فيجب فكها بحرص شديد ثم تنظيفها بالقماش فقط وتنظيفها من اعلى فقط بعد تثبيتها بالالة وتنظيفها بمادة الكحول أو السبرتو من اعلى فقط كي لا يحدث لها شبورة علي الزجاج.

أما في حالة وجود العيب بجهاز الاسكنر Scanner Unit or Exposure Unit فقط يجب غلق الماكينة من المفتاح الرئيسي لها واتباع خطوات الامان التي اذكرها دائماً بجميع مشاركاتي بالمنتدي ثم فك وحدة الاسكنر بالآلة ثم 1- تنظيف المرآيات كلها بجهاز الاسكنر بالماكينة 2- وتنظيف جميع الحساسات بالماكينة وتنظيف زجاجة الخاصة بوحدة الاسكنر Scanner Unit or Exposure Unit وهي توجد اسفل المكان الذي توضع عليه الورقة التي ترغب بتصويرها (ترغب بنسخها علي الناسخة أو آلة التصوير) مباشرةً وعلي الزجاجة (أو المرآة) غطاء لتثبيت تلك المرآة ولها عده مسامير × 2 + 3 مسامير لتثبيتها بالماكينة فيجب فكها بحرص شديد ثم تنظيفها بالقماش فقط وتنظيفها من اعلى فقط بعد تثبيتها بالالة وتنظيفها بمادة الكحول أو السبرتو من اعلى فقط كي لا يحدث لها شبورة علي الزجاج.

ويجب طباعة عداد الاختبار للآلة قبل وبعد عملية التنظيف التي يطلق عليها صفحة اختبار الآلة التي تسمي بـ Counter

إذا ظل العيب كما هو يجب تنظيف وحدة مجموعة السخان بالالة وتم ذكرها بالمنتدي من قبل وتنظيف بالاخص بالذكر الرول اسفل وحدة ضغط الورقة بالسخان ويسمي بـ Fusing Cleaning Roller وطريقة تنظيفه اما بالتسخين والسحب جيداً وبسرعة فائة عن طريق القماش والحذر من لسع يديك أو حرقها. أو تنظيفها بالمفك العادي أو تنظيفها بفرخ سنفرة ودون خدشها لان ذلك يظهر لك قطع بالورقة المنسوخة أو المطبوعة من الآلة.
وإذا ظل العيب كما هو يجب تنظيف وحدة مجموعة الدرام Drum Unit واخص بالذكر تنظيف والتأكد من سلامة الحبر Toner يجب ان يكون أصلي وله معدل بسيط مكتوب علي الذجاجة ويتراوح هذا الورن 260 جرام تقريباً وايضا تأكد من جودة وسلامة مادة الديفلوبر ونظافته Developer وتنظيف الحساس الخاص به ويوجد في التانك (الوعاء الحاوي لمادة الديفلوبر) الخاص به ويطلق عليه TD Sensor وتنظيفه يتم بفرشاة صغيرة أو سكب الديفلوبر علي ورقة جرائد قديمه جداً وتنظيف مادة الدفلوبر جيداً من اي شوائب عالقة به أو قع الاسفنج التي تخرج من الآلة ثم اعادة وضعه من جديد ويكون نظيفاً جيداً. وفي حالة نقص المعدل به يجب زيادته بمسافة 0.5 أو 1 سم فوق الرولين الحلزوني البلاستيكي ولونهم اسود اللون الذي يقوموا بعملية تكسيرة وتسمي بمرحلة (كسارة الحبر) داخل التانك

واثناء تنظيف الآلة جيداً لا تنسي من تنظيف وحدة مرحلة نقل الصورة إلي الدرام والتي تسمي بـ TRANSFER UNIT والحساس الخاص بها ويطلق عليه بـ
I.D Sensor[/CENTER عزراً للاستخدامي المصطلح اللغة الانجليزية]

[Ghost 2003]

طريقة تنظيف كلا من : (مرآيات وحدة مجموعة الليزر Laser Unit / أو مرآيات وحدة الاسكنر Scanner Unit أو ما يسمي بالماسح الضوئي Exposure Unit )

الأفضل يتم التنظيف بقماشة تنظيف النظارات الطبية وطريقة التنظيف للمرآيات
1- تكن في اتجاه واحدة فقط كي لا يحدث اي اتساخ بمكان أخر أو (شبوره بالمرآيات) ودون تحريك أو العبث باي موضع لأي مرآة مثبته بمكانها الصحيح.
2- وعدم استخدام اي سوائل واخص بالذكر (الكحول أو السبرتو سواء ابيض أو احمر اللون).
ملحوظة:
الكحول الابيض يباع بجميع الصيدليات ونسبة تخفيفه 70 % ، ولا يسبب اي بقع لونية بمكان التنظيف.
السبرتو الأحمر يباع بجميع محلات الحديد والبويات . يسبب بقع لونية بمكان التنظيف.

[صقر الشارع]

عاشت ايديك على هذا الشرح الوافي بس بقت الورقة باهتة بعد ما عملت كلة اللي كلتة ما عدا تنظيف الهيتر تو السخان لانه الهيتر اصلا تعبان وبدلتهة رولات جديدة وبالمناسبة هو يحتوي على الفيدر اللي اتكول علية انت ARDF وتنظفت كله المرايا الداخلية للسكنر بس اشلون انظف ARDf ووين المرايا الخاصة به
وعذرا لانه طولت عليك بس بصراحة معتمد على الله ثم عليك

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة صقر الشارع عاشت ايديك على هذا الشرح الوافي بس بقت الورقة باهتة بعد ما عملت كلة اللي كلتة ما عدا تنظيف الهيتر تو السخان لانه الهيتر اصلا تعبان وبدلتهة رولات جديدة وبالمناسبة هو يحتوي على الفيدر اللي اتكول علية انت ARDF وتنظفت كله المرايا الداخلية للسكنر بس اشلون انظف ARDf ووين المرايا الخاصة به وعذرا لانه طولت عليك بس بصراحة معتمد على الله ثم عليك

اخي العزيز مهندس صقر الشارع
تحية طيبة إما بعد

انني لست املك كيب الصيانة الخاص بهذا الطرارز (بهذا الموديل) ولكن يجب عليه البحث عنه لانني بحثت عنه كيرة ولم اجده والاسم الصحيح الكامل لهذا الموديل هو
Aficio MP C2050/ أو Aficio MP C2550
2- ثانيا : انني اخطأت بالتعبير ليست مرآة ولكن زجاجة عادية مستطيلة الشكل وسمكها ما بين 1.5 إلي 2 سم توجد اسفل مكان جهاز الفيدر مباشرة عند غلقه علي الورقة التي تريد تصويرها (أو الورقة الت تريد نسخها ويوجد عليها غطاء ابيض مثبت بعدد 2 مسمار لتثبيتها) وطولها يختلف من طراز ماكينة إلي أخرى من عائلة الريكو الافيشيو.

ولكن توجد المرآيات التي قلت لك يجب تنظيفها توجد بجهاز الماسح الضوئي أو ما يسمي بـ الـ Exposure Unit أو يسمي الاسكنر Scanner Unit
أي اسفل الغطاء الذجاجي الذي يدعي بـ Exposure Glass وكي تفك هذا الغطاء فيوجد عدد 3 مسامير لتثبيته.

وهذه صورة لموديل اخر لماكينة ألوان لموديل ما !!! كي تتضح لك الصورة بالضبط

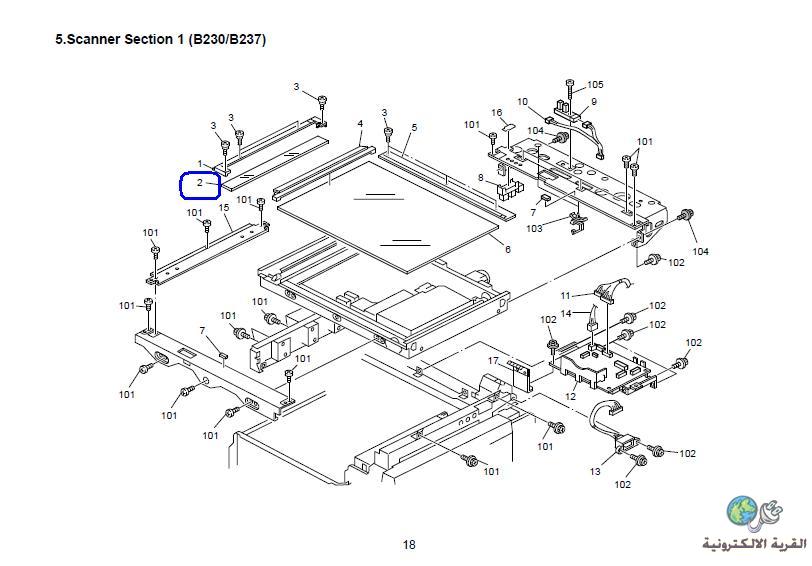

والزجاجة التي اقصدها تسمي بـ DF Exposure Glass وهي رقمها ( 2 ) بشكل ( 1 )

شكل ( 1 )

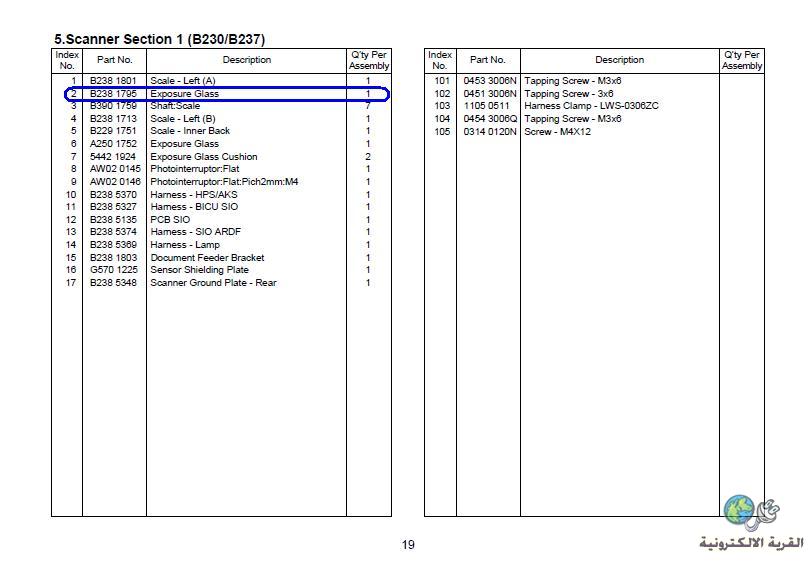

شكل ( 2 )

[adeeb ra]

مع احترامي للجميع وخاصه الاخ كوست 2003 المطلوب والذي بحاجه اليه الاخ هوا حل المشكله لا شرح عن الاله واعتقد اني في اتباع طريقتك ممكن ان اضيع الكثير من الوقت
ولا اعرف ما دخل الهيتر في فتحان الصوره
وما عمل رول اتلبرشر في عدم جودة الصوره اذا كان التست كاونتر جيد
اشعر ان هذا المنتدى محصور ام غير ذالك
ارجو ان اقرا الرد

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة adeeb ra مع احترامي للجميع وخاصه الاخ كوست 2003 المطلوب والذي بحاجه اليه الاخ هوا حل المشكله لا شرح عن الاله واعتقد اني في اتباع طريقتك ممكن ان اضيع الكثير من الوقت ولا اعرف ما دخل الهيتر في فتحان الصوره وما عمل رول اتلبرشر في عدم جودة الصوره اذا كان التست كاونتر جيد اشعر ان هذا المنتدى محصور ام غير ذالك ارجو ان اقرا الرد

بسم الله الرحمن الرحيم

اخي العزيز مهندس / adeeb ra في البداية هل انت مهندس ؟ أم فني ؟ أم مستخدم عادي؟

الاجابة عن السؤال الأول: اتباع طريقتك ممكن ان اضيع الكثير من الوقت؟

لا داعي لمضيعة الوقت فإن الوقت من ذهب؟
ولكن انني ولست لذاتي انت الذي تخبرني بالعطل ؟ أو كما استطع ان افهم منك ارشدك للعطل؟ فإذا انا فهمت خطاً ما ! فأنت السبب الأول؟

الاجابة عن السؤال الثاني: ولا اعرف ما دخل الهيتر في فتحان الصوره ؟

الهيتر ليس له دخل في تفتيح الصورة؟ ولكن في حالة ظهور اي نقط كثيرة فإن السبب يكون في احد أمرين وهي الأول هو رول التسخين به اتساخ (به أوساخ أو خدوش أو غير ذلك) يجب تنظيفه وتم شرحها بالتفصيل في لقاء سابق.
والثاني رول الضغط علي الورقة لتثبيت الحبر عليها به اتساخ (به أوساخ أو خدوش أو غير ذلك) يجب تنظيفه وتم شرحها بالتفصيل في نفس اللقاء السابق.

الاجابة عن السؤال الثالث: وما عمل رول اتلبرشر في عدم جودة الصوره اذا كان التست كاونتر جيد ؟

رول اتلبرشر (لم أفهم شيئاً)

ارجوا ايضاح السؤال مرة أخرى؟ من فضلك

الاجابة عن السؤال الرابع: اشعر ان هذا المنتدى محصور ام غير ذالك ؟

هذا المنتدي ليس محصور بعضو معين؟ بل هو رأي ومشورة
وان صدقة العلم نشره لنا جميعاً لكي نستفيد به
سواء لوطننا العربي أو الاسلامي
