[AHMED_H626]

* * * ازهار كود 521 * * *

[AHMED_H626]

* * * ازهار كود 521 * * *

[ashefsamy]

اخى العزيز /احمد راجع مجموعة تصوير الورقة على الوجهين (doblex)حيث لديك عطل فى حركتة راجع موتور الحركة والتروس الخاصة بة .

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز مهندس/ AHMED_H626 عمل كل ما اشار به لك مهندسنا واستاذنا الكبير مهندس أشرف سامي ashefsamy

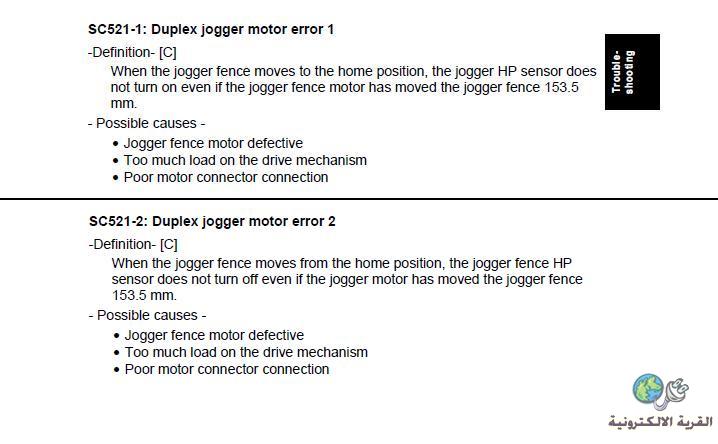

العطل وطريقة العلاج من كتاب الصيانة السيرفيس منوال Service Manual



وراجع وتأكد من سلامة الاتي:- وحدة التصوير الورقة على الوجهين (Duplex Unit)
1- ماتور (أو محرك) الذي يدير الحركة لوحدة Duplex Unit.
2- تنظيف بكرات سحب الورق داخل وحدة Duplex Unit.
3- تروس نقل الحركة في وحدة Duplex Unit.
4- سيور نقل الحركة في وحدة Duplex Unit.
5- حساس Sensors في بداية حركة الورقة داخل وحدة Duplex Unit
6- حساس خروج الورقة من وحدة Duplex Unit.
7- فتح السيرفيس مود للماكينة وعمل اختبار لكل جزء به
Copy SP - Mode - Output Check
تشغيل وفصل لك جزء كي يتم الفحص والتأكد من سلامة جميل الاجزاء والدوائر
On Or Off
الخروج من السيرفيس مود الخاص بالآلة بعد التأكد جيداً من مكان العطل أو مكان الخلل وتغيير اللازم Exit

ويوجد زر الوصول السريع (الاختصار) SP Direct
والكود المختصر للفحص هو 5804# ولا تنسي الضغط علي زر الشباك (#)
ثم الخروج

[mohsen5]

اقتباس المشاركة الأصلية كتبت بواسطة Ghost 2003 بسم الله الرحمن الرحيم اخي العزيز مهندس/ AHMED_H626 عمل كل ما اشار به لك مهندسنا واستاذنا الكبير مهندس أشرف سامي ashefsamy العطل وطريقة العلاج من كتاب الصيانة السيرفيس منوال Service Manual وراجع وتأكد من سلامة الاتي:- وحدة التصوير الورقة على الوجهين (Duplex Unit) 1- ماتور (أو محرك) الذي يدير الحركة لوحدة Duplex Unit. 2- تنظيف بكرات سحب الورق داخل وحدة Duplex Unit. 3- تروس نقل الحركة في وحدة Duplex Unit. 4- سيور نقل الحركة في وحدة Duplex Unit. 5- حساس Sensors في بداية حركة الورقة داخل وحدة Duplex Unit 6- حساس خروج الورقة من وحدة Duplex Unit. 7- فتح السيرفيس مود للماكينة وعمل اختبار لكل جزء به Copy SP - Mode - Output Check تشغيل وفصل لك جزء كي يتم الفحص والتأكد من سلامة جميل الاجزاء والدوائر On Or Off الخروج من السيرفيس مود الخاص بالآلة بعد التأكد جيداً من مكان العطل أو مكان الخلل وتغيير اللازم Exit ويوجد زر الوصول السريع (الاختصار) SP Direct والكود المختصر للفحص هو 5804# ولا تنسي الضغط علي زر الشباك (#) ثم الخروج

أخي شكرا على نصائحك وأرجو ان طعتين الكتالوق الخاص بهذه الالة

وان احتاج اي شخص كتالوق sharp سوف يكون عنده

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة mohsen5 أخي شكرا على نصائحك وأرجو ان طعتين الكتالوق الخاص بهذه الالة وان احتاج اي شخص كتالوق sharp سوف يكون عنده

تفضل يا اخي العزيز ما طلبته تجده هنا

http://www.qariya.com/vb/showthread.php?t=72196

[Ghost 2003]

ارجو الاطلاع علي هذا الرابظ اولاً لكيفية تنظيف واصلاح وحدة
( مشاكل جهاز التصوير الورق علي الوجهين وتدعي بـ Duplex Unit
)

http://www.qariya.com/vb/showthread.php?t=56427
