السلام عليكم ورحمة الله وبركاته

شباب انا ابحث عن دائرة تعمل على تحويل التغذية تلقائيا على البطرية عند انقطاع مصدر التغذية الأساسي للميكروكنترولر ويتم التحويل بدون ان يشعر البيك بالإنقطاع

قرأت موضوع للأستاذ زكي لكن يقول بأن الدائرة مصممه ل 1.5 فولت في هذا الموضوع
http://www.qariya.com/vb/showthread.php?t=57822
فياليت ان يساعدني فيها اي شخص لتناسب الميكروكنترولر

وشكرا

[killer_007]

موضوع مهم رجو الرد لأن الموضوع مهم

[hhhhh5]

ننتظر شرح الأستاذ زكي

أو أي مهندس آخر

مشكوورين

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة hhhhh5 السلام عليكم ورحمة الله وبركاته شباب انا ابحث عن دائرة تعمل على تحويل التغذية تلقائيا على البطرية عند انقطاع مصدر التغذية الأساسي للميكروكنترولر ويتم التحويل بدون ان يشعر البيك بالإنقطاع قرأت موضوع للأستاذ زكي لكن يقول بأن الدائرة مصممه ل 1.5 فولت في هذا الموضوع http://www.qariya.com/vb/showthread.php?t=57822 فياليت ان يساعدني فيها اي شخص لتناسب الميكروكنترولر وشكرا

وعليكم السلام ..
هو نفس المبدأ ..فقط نلائمه مع متطلبات دوائر المتحكمات بيك أي تأمين 5 فولت .
هذه دائرة تقوم بالعمل بطريقة جيدة ان شاء الله :


البطارية : 4.5 فولت او 4.8 فولت ..( 5 فولت على الاكثر)
انتبه الى اتجاه الديود D3 .. !!!

[hhhhh5]

استاذ زكي مشكور وبارك الله فيك

بس ممكن اعرف ايش فايدة d4 واللي خارج منه فين يروح

وايضا قراوند الدائرة كيف اوصله من البطارية أم المصدر الرئيسي؟

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة hhhhh5 استاذ زكي مشكور وبارك الله فيك بس ممكن اعرف ايش فايدة d4 واللي خارج منه فين يروح وايضا قراوند الدائرة كيف اوصله من البطارية أم المصدر الرئيسي؟

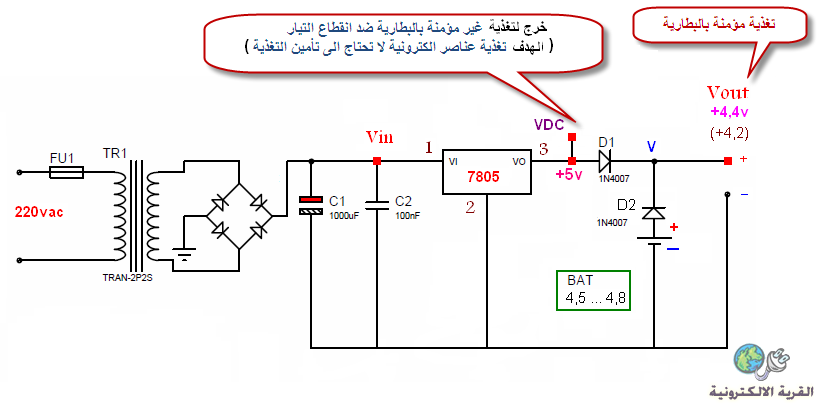

بداية تفضل بالاطلاع على الدائرة التالية وفيها تعديلات مهمة:

هي دائرة عملية وتعمل بكفاءة ..
المتحكمات بيك يمكن ان تعمل بجهد أقل من 5 فولت .. لا مشكل إذن اذا حصلت على جهد 4.4 فولت من المنظم 7805 او اقل قليلا من 4 فولت من البطارية
نعود الان الى دائرة المشاركة السابقة :
هي قياسية وتحاول ان توفر 5 فولت أثناء وجود التيار لذلك تم رفع جهد 7805 من 5 فولت الخاصة به الى 5.6 فولت تقريبا (بإضافة الديود D3)
بذلك نحصل في خرج الديود D1 على جهد قريب جدا من 5 فولت القياسية.
دور الديود D4 بسيط : ربما تحتاج بعض العناصر الاخرى في دائرتك الكلية الى 5 فولت بدون زيادة ولو بنصف فولت .. في هذه الحال فإن الديود ستسقط الزائد على 5 فولت من خرج 7805 المعدل.
ملاحظات لفهم ما يحدث :
1- الديودات مثل 1N4007 تسقط من 0.6 فولت الى 07 فولت تقريبا.
2- من أجل الحفاظ على مخزون البطارية فإن تأمين التغذية بها يجب ان يقتصر على العناصر الالكترونية التي تحتاج لتغذية مستمرة وتتأثر عندما ينقطع التيار ..
هذا هو دور الديود D1 : الديود "يفصل" البطارية عن تغذية العناصر غير المؤمنة والتي لا تحتاج الى تغذية مستمرة ..الديود يمنع جهد البطارية من المرور الى الخرج VDC
3- دور الديود D2 هو حماية البطارية من الجهد الخارج من الديود D1

[noornader]

موضوع جميل ومهم جدا
شكرا لك اخى العزيز/ زكى شاكر على هذه الدائرة
وشكرا للاخ الكريم صاحب الموضوع
ولكن اسمحوا لى ان اسأل عن موقف البطارية فى حالة استخدامها اكثر من مرة وبالتالى سوف تفرغ ...
فهل الدائرة تسمح بإعادة الشحن فى حالة اذا كانت البطارية من النوع الذى يقبل اعادة الشحن ..
ام انه يجب إدخال إضافة على الدائرة لإعادة شحنها ..
تحياتى

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة noornader موضوع جميل ومهم جدا شكرا لك اخى العزيز/ زكى شاكر على هذه الدائرة وشكرا للاخ الكريم صاحب الموضوع ولكن اسمحوا لى ان اسأل عن موقف البطارية فى حالة استخدامها اكثر من مرة وبالتالى سوف تفرغ ... فهل الدائرة تسمح بإعادة الشحن فى حالة اذا كانت البطارية من النوع الذى يقبل اعادة الشحن .. ام انه يجب إدخال إضافة على الدائرة لإعادة شحنها .. تحياتى

أهلا بك أخي العزيز نور نادر
الدائرة التي أرفقت تقبل بطاريات عادية او بطاريات قابلة للشحن ..
3 بطاريات عادية فئة 1.5 فولت = 4.5 فولت.
او 4 بطاريات قابلة للشحن فئة 1.2 فولت = 4.8 فولت
لكنها لا تتوفر على خيار شحن البطارية .
ولذلك فإن البطارية من النوع القابل للشحن تشحن خارج الدائرة ..أو يوضع مفتاح مهمته: إما توصيل البطارية بالدائرة او بدائرة شاحن خارجي إضافية..
توجد طبعا أساليب أخرى تجعل الدائرة متعددة المهام : دائرة تغذية + تأمين التغذية + شحن البطارية القابلة للشحن نطريقة آلية.
بعضها بسيط : فقط إضافة مقاومة 1 كيلو تقريبا متوازية مع الديود D2
وبعضها مركب : شحن + مراقبة مستوى البطارية .
شكرا على مرورك ..
