[ziko_ahmed2]

بسم الله الرحمن الرحيم

انا عندى مشكله ارجو حلها من اهل الخبره انا مبتدء فى تصميم الدوائر ونزلت دائره من النت وبعد معملتها مش شغاله مش عارف المشكله فى ايه الدائره بتاعت بلاى ستيشن 3 وهرفع صورها انا اللى محيرنى الترنزسنور تركيبه ازاى هو 2n7000 وهو بديل bs170 على حسب ماعرفت وهو ده اللى لقيته وبعدين فى حاجه عاوز اعرفها
اى سى pic رجوله تبدا منين يعنى اللى فهمته من الخرائط ان واحد تبتدى من عند النوتش من تحت انا مش فاهم معلشى انا لسه ببتدى وليا سؤال كمان هل الخرائط بتقى معكوسه يعنى قرائتها معكوسه وده رابط الصور http://www.mediafire.com/?6m2j2wlhwmo9o78

[اكزي]

السلام عليكم

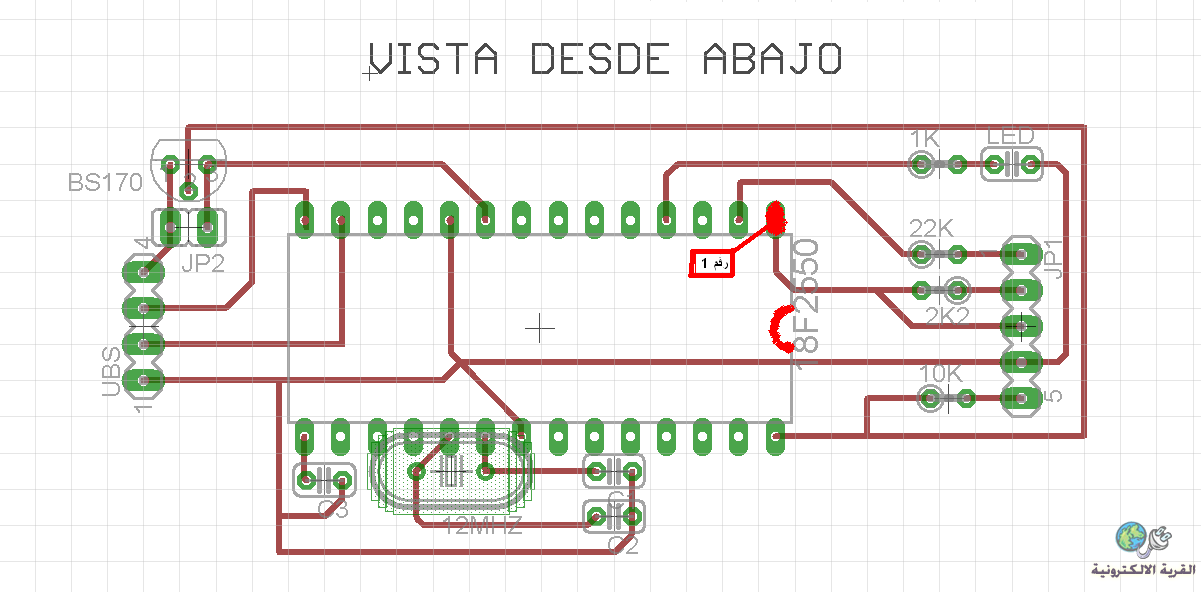

أولا أنظر الصورة التي وضعت حتى تعرف الرجل رقم 1



أما بالنسبة 2n7000 ان لم يشتغل استعمل BC327, 2N3906 حاول تلقي

نظرة عن أماكن التلحيم ربما يكون هناك تماس مثلا وسوف أتأكد ربما

الدائرة صنعتها مقلوبة على حسب نظرتي ...سوف أجيب عن سوالك بدقة

[ziko_ahmed2]

أولاالف شكرعلى ردك اخى الكريم وبارك الله فيك وفى امثالك لكن هناك سؤال فى اليو اس بى 4 هى الاسود الأرضى صح والأحمر هو الموجب والأخصر الداتا والأبيض داتا بس انا اللى محيرنى الترانزستور الأرضى هنا المفروض اوصله مع رجل من الجمبر وبعدين مع الترانزستور اى رجل يعنى الدرين ولا السورس والجيت دى موجب لان الترانزستور ان اتشانل وضحلى الترانزستور وطريقه تركيبه الله يبارك فيك يعنى فى الخريطه انا وصلت الأرضى مع السورس والدرين مع الرجل 6 من ناحيه اليو اسى بى الأرضى يعنى والحيت مع الخط الطويل اللى داخل مع الرجل 28 والف شكر على ردك وزوقك

[kiai87]

السلام عليكم

أخي بينسبة لي منفد usb


أما بنسبة لي ميكرو كنترولر pic18f2550



أما ترانزيستور موسيفت bs170
فهده هي بدائله

bs170 <=> 2N7000

bs170 <=> ZVN3302

bs170 <=> ZVN3302A

bs170 <=> ZVN3304A

bs170 <=> ZVN3306A

bs170 <=> ZVN3308

bs170 <=> TN2106N3

bs170 <=> BS170ZL1

bs170 <=> BS170RLRP

bs170 <=> BS170RLRM

bs170 <=> BS170RLRA

bs170 <=> XN610L

bs170 <=> VN610L

bs170 <=> 5LN02N

bs170 <=> BS170RL1

bs170 <=> BS170RLRA

bs170 <=> BS170RLRM

bs170 <=> BS170RLRP

bs170 <=> BS170ZL1

bs170 <=> VN0106N3

bs170 <=> VN0606L

bs170 <=> VN10KE

bs170 <=> VN10KM

bs170 <=> BS170RL1


أما 2n7000




أما موقع أطرافه في دائرة BS170

[kiai87]

اما بنسبة مكان اطراف 2N7000



اتمنى لك توفيق

[ziko_ahmed2]

ألف شكر لكل من ساعد فى الرد والدائره طلعت معكوسه يعنى واحد هى اللى ناحيه المكثفات وانا جربتها من مدخل USB وبيظهر جسم غريب الكمبيوتر مش قادر يتعرف عليه وتبتدى القطعه تسخن وصله السريا هى اللى مدوخانى

ربنا يسهل واقدر احل المشكله والف شكر ليكم
