[noor1144]

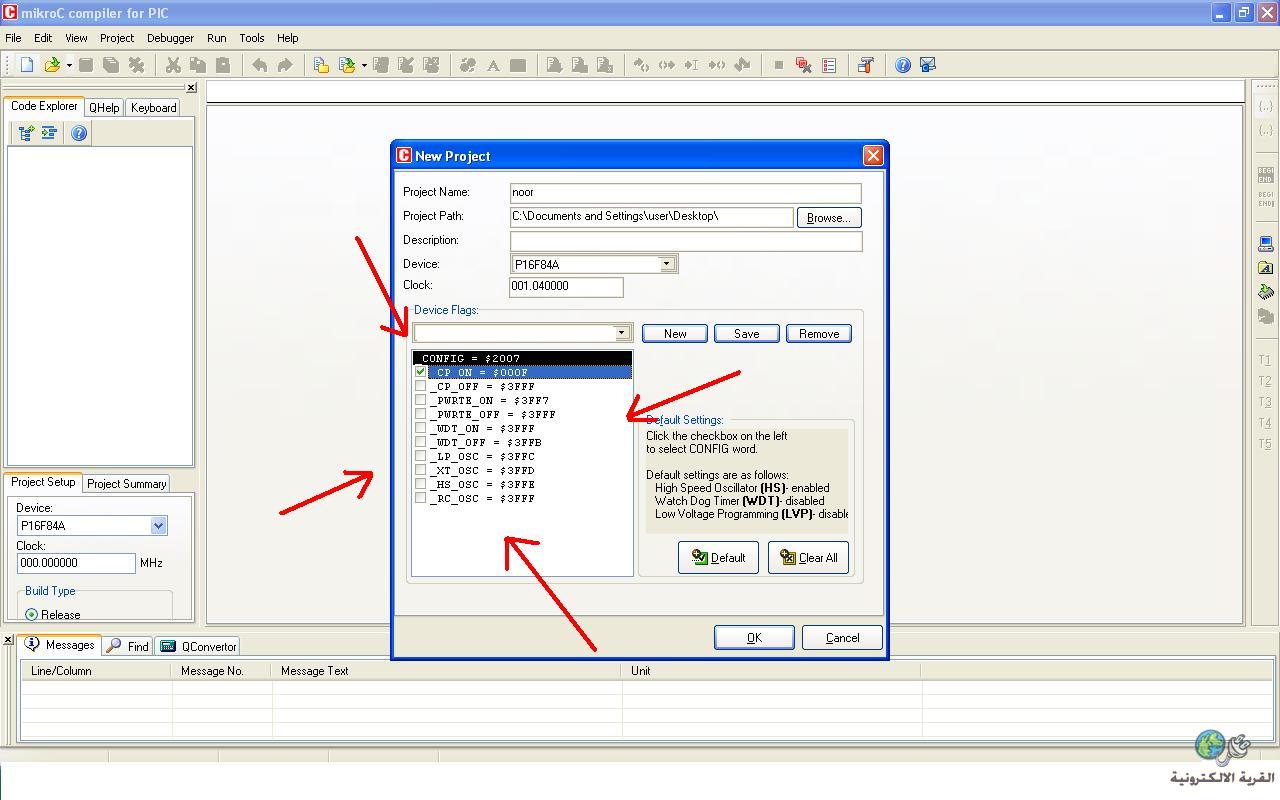

يرجى توضيح هذه الاوامر ي الصورة المرفقة
وشكرا لكم

[شعيب حليم]

سلام عليكم اخي.

اخي لو تمعنت قليلا في الاطار المعنون ب default setting لرأيت الشرح .
المهم سأفيدك بما اعرف :

(HS XT RC LP ) هذه خاصة بالهزاز الكوارتز الذي تختاره.

wdt هذه خاصة بكلب الحراسة

والباقي لست متأكدا ماهو.

[noor1144]

يا اخي توضيح اكثر بارك الله فيك ...!

[اكزي]

السلام عليكم

كل هده الأوامر تقريبا مرتبطة باسم ال Pin
يعني أرجل المتحكم ودلك لاعطاء الأمر له
وعند تفعيلها اما تعطلها عن العمل أو العكس
ولو قرأت الداتاشيت لأي متحكم سوف تفهم
المعنى وبدونها تقع في الأخطاء أتناء البرمجة
أرجو أن أكون قد أوضحت القليل .

[almoflehy]

اخي الكريم عند تركيب البيك في الدائرة العملية يجب ان يكون له مذبب، وهذا المذبب اما ان يكون RC اي مقاومة وكباستر او كرستال.
فلو استخدمت مقاومة وكباستر تضع علامة صح امام RC_OSC
اما اذا استخدمت كرستال ترردها اقل او يساوي 4MHz تضع علامة صح امام XT_OSC
اما اذا استخدمت كرستال ترردها اكبر من 4MHz تضع علامة صح امام HS_OSC
هذا ما اعرفه ، ارجو ان يكون الكلام مفهوم.
بالنسبة للـ WDT فانا اؤيد كلام اخي شعيب.
اما الباقي فليس لي علم به.
