اريد دائرة لحفظ الحالة بعد الضغط علي push button

[engmedhat]

السلام عليكم ورحمة الله وبركاته
إخواني الأعزاء اريد دائرة لحفظ الحالة بعد الضغط علي push button بمعني اذا تم الضغط علي push button لتشغيل ليد مثلا لا يعمل الليد لحظيا (زمن الضغط علي المفتاح) ولكنه يظل مضائا فترة زمنية (دقيقة مثلا) ثم ينطفئ
واريد نفس الدائرة ولكن عند الضغط علي ا push button يتم تشغيل الليد وعند الضغط علي push button مرة اخري يم إطفاء الليد
ولكم جزيل الشكر

[فهد المنصور]

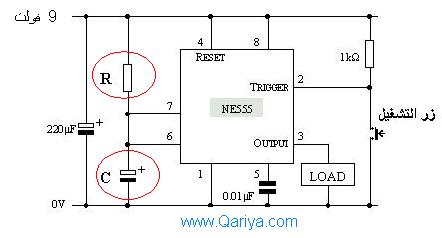

استخدم دائرة Monostable

تقوم هذه الدائرة بتأخير زمن غلق المفتاح االى الزمن الذي تسعى لتحقيقة ..

مثلا عند الضغط على زر التشغيل تخرج نبضة الى الحمل لفترة يحددها قيمة كل من المقاومة والمكثف ..

وقت النبضة محكوم في هذه المعادلة ..

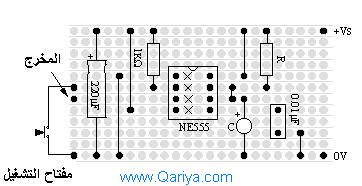

تركيب الدائرة

:can:

[ashshebria]

ممكن تستخدم المتكامله 7474 او 74273 لو عايز بضغطه واحده تتحكم فى اكثر من جهاز

[engmedhat]

شكرا جزيلا علي الرد السريع و جزاكم الله خيرا عنا
