[alshouq26]

ياشباب احد يعرف يسويلي دائرة لمبات الليد نفس البي ام والمرسيدس الجديد ... ابغا الدائرة علشان اسويها مع طريقه التوصيل للسيارة .... وان الليت اللي بالاصطب العادي اللي ينور لما اولع الانوار ولما امسك فرامل في نفس اللمبة مو كل لمبة بروح (يعني مو العادي بروح ولما امس امسك فرامل يولع واحد ثاني) .... وياريت اللي يبي يسويها يقولي ليش حط مقومات لأن شفت صورة لإحدى الدوائر فيهم مقاومات ... وارجو الرد علي ومساعدتي ....
اللي يعرف منتدى او موقع فيه طريقه العمل والتركيب لايبخل علي ... وانا منتظركم بفارغ الصبر

[فهد المنصور]

السلام عليكم ..

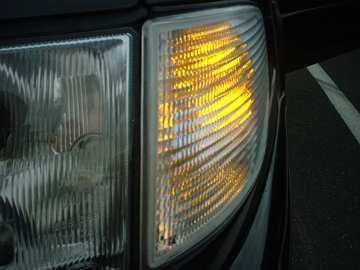

يلجأ بعض الهواة الى تثبيت مصابيح LED بدل من المصابيح التقليدية في سيارتهم لكي تتشابه في تصميمها السيارات الحديثة والتى اصبحت تعتمد على هذه التقنية ..

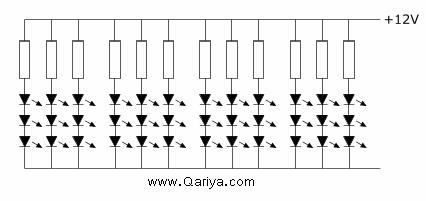

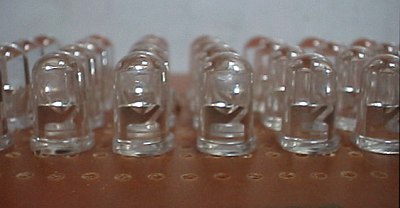

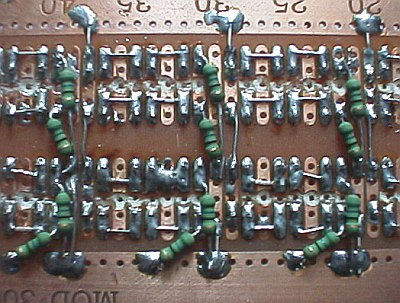

الفكرة تعتمد على صناعة بور " لوح الكتروني " يحتوي على عدد كبير من الدايودات الضوئية LED .. وكل مجموعة منها يتم توصيلها مع مقاومة صغيرة للحد من قيمة الجهد ولحماية الدايودات .


في العادة يتم تصميم أكثر من بورد .. كل بورد تختص بوظيفة محدد

بورد للوضع العادي .. وضع الفرامل والتوقف .. الرجوع الى الخلف ..

كل الاطراف السالبة للبوردات تكون متصلة مع بعض ليخرج منها اربع اسلاك فقط وهو ما يتناسب مع الاسلاك الاصليه .

:can:

[alshouq26]

كل الاطراف السالبة للبوردات تكون متصلة مع بعض ليخرج منها اربع اسلاك فقط وهو ما يتناسب مع الاسلاك الاصليه .


[CENTER]



لوسمحت ابي توضيح اكثر للنقظة هذي .... ممكن تفصيل اكثر دقة شوي.. لأني ناوي اسويها بس شلون شكل الدائرة بالتفصيل مع طريقه ربط الاسلاك
ويعطيك الف عافيه اخوي على الجهد المبذول ... واسف اخذت من وقتك الثمين

[فهد المنصور]

لا أملك خبرة كافية في هذا الموضوع .

لكن منطقيا ..

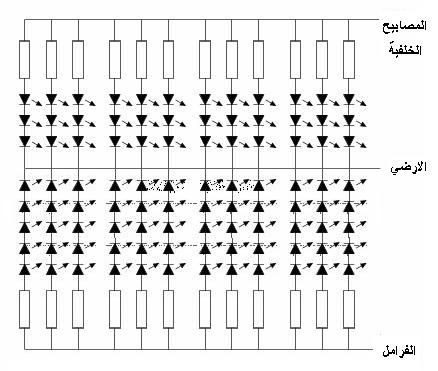

بأستخدام 3 أسلاك يمكن التحكم بالمصابيح الخلفيه والفرامل .

:can:

[alshouq26]

يعطيك الف عافية اخوي على معلوماتك المفيدة .... ولكن ابي اعرف هل كل led تختلف قيمه الجهد المار فيه .... وتنصحوني بأي نوع ؟؟؟؟ وكم قيمة الجهد اللازم علشان يشتغل ..اذا اعتبرنا ان التيار الرئيسي 12V .... وكم قيمة المقاومات في حالة المصابيح الخلفية والفرامل....؟؟؟
ياشباب ممكن تساعدوني واللي عنده خبره او معلومة لايبخل عليها ويكتبها

[فهد المنصور]

يعطيك الف عافية اخوي على معلوماتك المفيدة .... ولكن ابي اعرف هل كل led تختلف قيمه الجهد المار فيه .... وتنصحوني بأي نوع ؟؟؟؟ وكم قيمة الجهد اللازم علشان يشتغل ..اذا اعتبرنا ان التيار الرئيسي 12V .... وكم قيمة المقاومات في حالة المصابيح الخلفية والفرامل....؟؟؟ ياشباب ممكن تساعدوني واللي عنده خبره او معلومة لايبخل عليها ويكتبها

أهلا بك أخي ..

هناك أختلاف بسيط في لون ونوع كل ثنائي ضوئي "LED" .. وعمليا ستحتاج لتشغيلة جهد لا يقل عن 1.5 فولت ..ولا يزيد عن 4-5 فولت .. واذا زاد عن ذالك يتطلب وجود مقاوم تحد من الجهد لكي لا يتلف ..

في اعتقادي ان مقاومة قيمتها 1 كيلو ستفي بالغرض .

نوع الثنائي الضوئي المستخدم عادة هو ثنائي ضوئي عالي السطوع .. Ultra bright LED

ارجو من الخبراء أن يفيدونا أكثر في هذا الموضوع .

:can:

[alshouq26]

يعطيك الف عافية , وارجو من الاعضاء ايضا مساعدتنا وكتابه مايستطيع عن معرفته بالموضوع
