ساعدوني من فضلكم على برمجة هذا المشروع

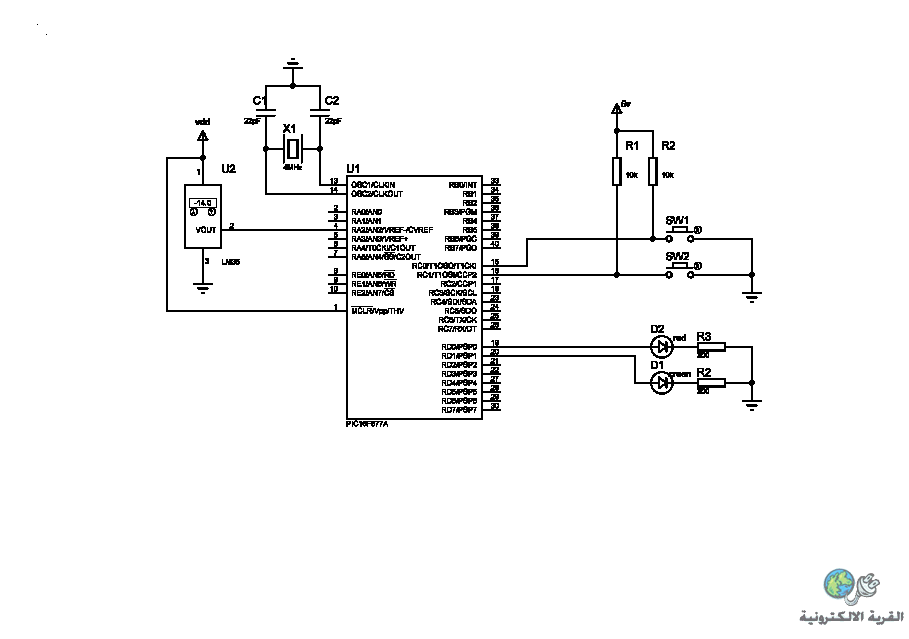

معطيات المشروع
الزران sw1 و sw2 هما لتحديد القيمة المرجعية للجهد التناظري الموصل بالرجل ra2
_الزر sw1 لزيادة درجة الحرارة بينما sw2 الزر للنقصان.
_عند الضغط على الزر يظئ الليد الاحمر ، حينها يبدأ الميكروكونترول في العمل بخرج موجب على الرجلrc2 حتى يحقق درجة حرارة 18c_فإن تحقق ذلك إنعدم الجهد على هذه الرجل ويبقى على هذه الحال حتى درجة حرارة 15c_ أي بفرق ثلاث درجات
_عند الضغط على الزر يظئ الليد الاخضرر ،بخرج موجب على الرجلrc2 حتى يحقق درجة حرارة 22c_فإن تحقق ذلك إنعدم الجهد على هذه الرجل ويبقى على هذه الحال حتى درجة حرارة 19c_

[Eng-Rayan]

اخي ممكن تفهمنا اكثر على شان نقدر نساعدك
و لن اعطي الكود على طول بل سابدا معك خطوة خطوة حتى تنتهي من المشروع
اللغة التي سنعمل بها هي الMikroC
ارجو ان تشرح اكثر فكرة المشروع
و بالتوفيق انشاء الله

[karabd]

شكرا على المشاركة يا أخي،

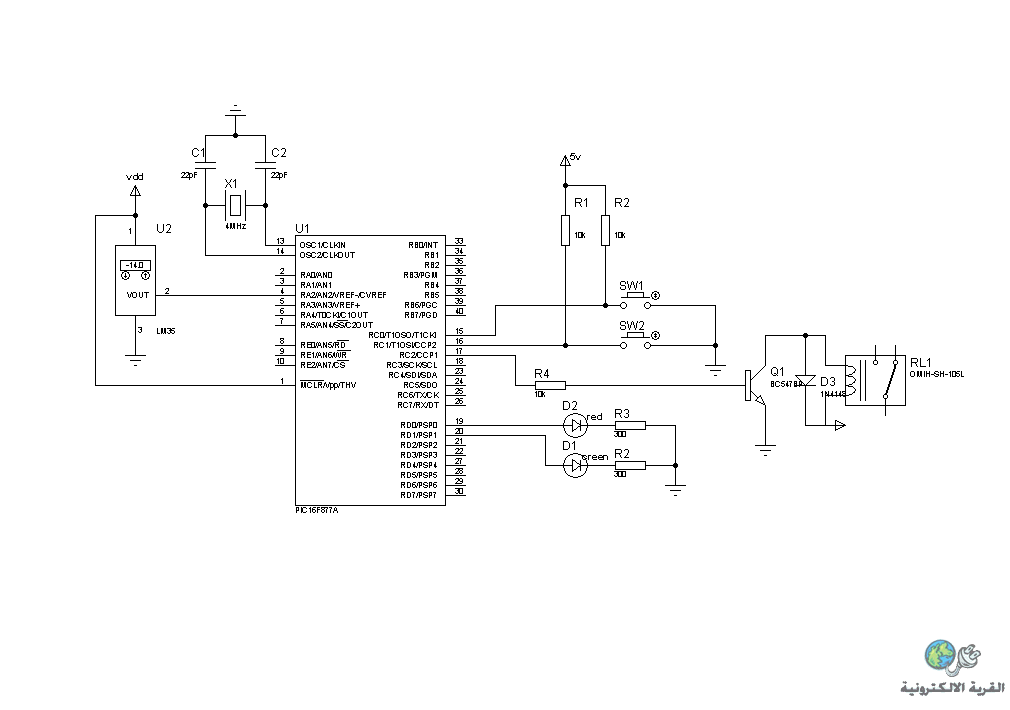

للتوضيح أكثر؛ فهذا المشروع يتحكم في درجة حرارة ثلاجة منزلية٠حيث القيمة التي يمكن ضبطها وهي18ـ و22ـ درجة.
فالمشروع يتكون من حساس حرارة وميكروكونترول الذي يعالج الجهد الذي يتناسب مع درجة الحرارة المقاسة ويقارنها مع درجة الحرارة المرغوبة التي يمكن ضبطها بالزرين SW1 و SW2.ونتيجة لهذه يقوم الميكركونترول بتغدية الولي الذي بدوره يشغل دارة التبريد.

ــ1ـ عند الضغط على الزرSW1 يضئ الليد الاحمر الذي يعادل درجة الحرارة المرغوبة 18_ ، يقارن الميكركونترول هذه القيمة مع درجة الحرارة المقاسة بواسطة الحساس LM35.
فإن كانت القيمة المقاسة أصغر من القيمة المرغوب فيها، يشغل المكروكنترول دارة التبريد . وفي حالة تساوي القيمتين يقوم الميكروكونترول بتوقيف دارة التبريد:


ق.مقاسة أصغر ق. مرغوبة.........................................rc2=1
ق.مقاسة = ق. مرغوبة........................................rc2=0

=1منطقي 0=منطقي

وفي حالة تساوي القيمتين لا يشغل المتحكم دارة التبرد إلا إذا إنخفضت درجة الحرارة المقاسة عن المرغوبة بثلاث درجات.




















منطقي

[karabd]

المرجو من الاخوة مساعدتي على برمجة هذا المشروع لاني بصدد إنجازه ؛ والمسائل التي طرحتها في هذا الموضوع هي التي أشكلت علي. لاأنكر بأن أمور كثيرة تعلمتها في ميدان المتحكمات في هذا المنتدى بفضل الله خاصة من الأساتذة الأفاضل :أحمد سمير فايد و زكي شاكر ، وندعو الله أي يجعل هذا العمل في ميزان حسناتهم.
فالبرمجة ببرنامج فلوكود سهلة وممتعة لذلك يا أخي وأستاذي زكي شاكر لو تكرمت بمدي بالكود مع الشرح.
وشكرا...............

[Eng-Rayan]

الخطوة الاولى

يجب عمل دائرة لتحويل خرج الlm35 من سالب الى موجب
لان -14 = 0.14 volt
-18 = 0.18 volt

اضن انه يجب استعمال op amp
و لكنني عجزت عن فعل ذلك حسب ال simulation في proteus انا اردت استخدام طريقة Amplificateur Soustracteur
اي انه يطرح العدد السالب الموجود لدينا من 5
اي -14 = 5-0.14 =4.86v
و لكنه لم يعمل لدي في proteus

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة Eng-Rayan الخطوة الاولى يجب عمل دائرة لتحويل خرج الlm35 من سالب الى موجب

السلام عليكم
اخي ريان .. اسمح بملاحظة بسيطة :
ما تنوي فعله هو ما نقوم به في فلوكود لان فلوكود حاليا لا تسمح بإعدادات جهود مرجعية سالبة Vref- للمكون adc..

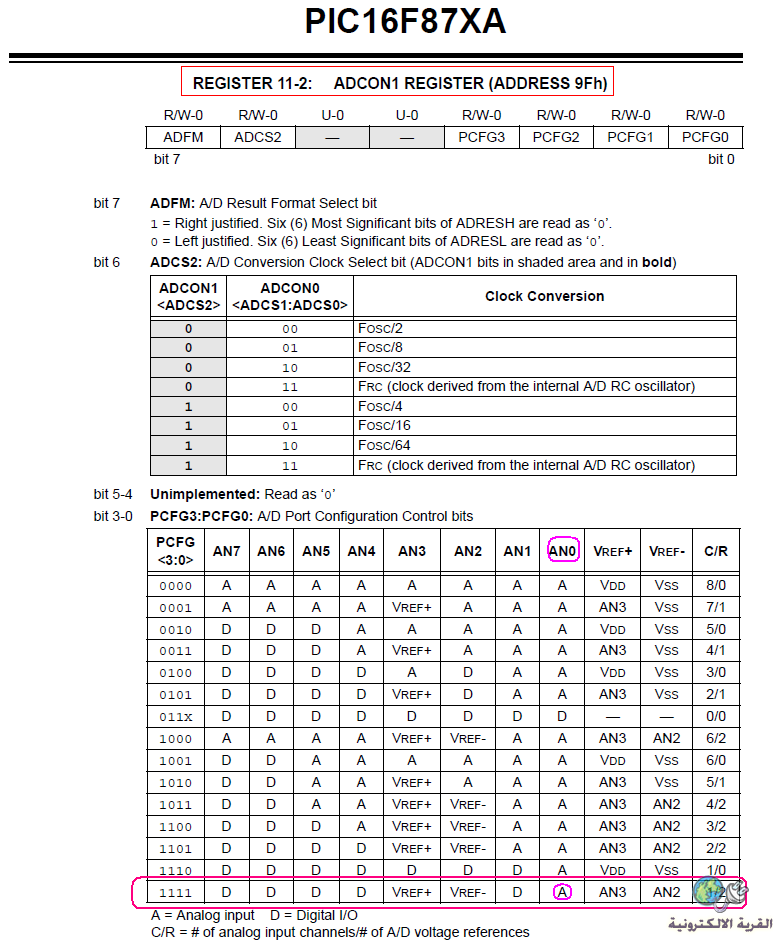

لكنك في الميكروسي ، اظن انه بامكانك ضبط المسجل adcon1 على إعدادات السطر الاخير من الجدول التالي (او اي سطر مماثل) :

http://upload.qariya.info/images/qariya-3bbe50af6c.png
بذلك يكون من الممكن للبيك ان يستقبل جهود سالبة قادمة من الحساس 35
أظن ان في داتا شيت الحساس LM35C دارة بسيطة تجعل خرجه يتراوح من الموجب الى السالب ..

[Eng-Rayan]

اقتباس المشاركة الأصلية كتبت بواسطة زكي شاكر السلام عليكم اخي ريان .. اسمح بملاحظة بسيطة : ما تنوي فعله هو ما نقوم به في فلوكود لان فلوكود حاليا لا تسمح بإعدادات جهود مرجعية سالبة Vref- للمكون adc.. لكنك في الميكروسي ، اظن انه بامكانك ضبط المسجل adcon1 على إعدادات السطر الاخير من الجدول التالي (او اي سطر مماثل) : http://upload.qariya.info/images/qariya-3bbe50af6c.png بذلك يكون من الممكن للبيك ان يستقبل جهود سالبة قادمة من الحساس 35 أظن ان في داتا شيت الحساس LM35C دارة بسيطة تجعل خرجه يتراوح من الموجب الى السالب ..

شكرا على تنبيهي اخي زكي شاكر
نسييييييييييييييتها مع اني مستعملها كم مرة

ههه الواحد مخو ظرب o.O


ههه

لا علينا نكمل المشروع

[زكي شاكر]

نعم أخي ريان انا متأكد من اتقانك للتعامل مع المحول التناظري الرقمي .. فقد تابعت مواضيعك حوله في السابق ..
جازاك الله خيرا على جهودك السابقة والحالية لمساعدة الاخوة الاعضاء.
