[ahmad abdullah]

اخواني ... انا بحاجة لمساعدتكم سائلا المولى ان اجد الشخص الذي يرشدني الى ضالتي ... اخواني ...
انا اريد التعلم كيف يمككني التحكم من خلال المايكروكنترولر عن بعد عن طريق الRadio Frequency و شكرا جزيلا لالكم ...
ملاحظة : انا مبتدئ و لا اعرف اي شيئ عن التحكم عن بعد لكن عندي المعرفة في برمجة المايكروكنترولر بلغة سي ...

[زكي شاكر]

بما ان لك معرفة بالبرمجة :
عملية الارسال / الاستقبال تتم كما يلي:
الارسال:
تتكون من دارة الميكرو + دارة المرسل
برنامج الميكرو يتضمن الاكواد (codes)
كل واحد منها يولده الضغط على احد الازرار
الاستقبال :
تتكون من دارة المستقبل + دارة ميكرو آخر مهمته التعرف على كل كود تم ارساله من المرسل ..
دارة المرسل ودارة المستقبل يمكن ان تشتريهما جاهزتين :

او تحاول تصنيعهما بنفسك مستعينا ببعض المواضيع الجيدة في القرية مثل:
تبسيط صناعة الإرسال والاستقبال الاسلكى ................... ...
الكاتب : wleed antar ---
طريقة بناء الاكواد تتم بالاستفادة من بعض برتكولات الارسال المعروفة متل :
برتكول فيليبس المسماة Rc5 او طريقة JVC او Samsung
هذا مثال :
http://www.sbprojects.com/knowledge/ir/jvc.htm
صالحة للارسال الانفرا او الراديو ..
---
في هذا الموضوع بعض الروابط الهامة:
http://www.qariya.com/vb/showthread.php?t=49992
الموضوع يحتاج الى صبر لكنه ممكن ان شاء الله ..

[ahmad abdullah]

شكرا اخي زكي شاكر ... والله ما قصرت ...

لكن اخي انا كنت بدي انا اصمم المرسل و المستقبل ...
و انشالله راح اقرأ الروابط يلي اعطيتني اياها ... و شكرا الك كمان مرة

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة ahmad abdullah انا كنت بدي انا اصمم المرسل و المستقبل ... و انشالله راح اقرأ الروابط يلي اعطيتني اياها ... و شكرا الك كمان مرة

أعانك الله اخي عبدالله .. الموضوع ممتع ويستاهل .
اسمح لي اخي بملاحظة بسيطة:
المواضيع التي تتحدث عن طريقة ارسال الريموت للماركات المعروفة يستخدم أحد البرتكولات المعروفة كما وضحت سابقا هذا صحيح .. هم يصنعون الكود بتردد قيمته لا تتعدى 1 كيلو ثم يقطعونه بتردد 36 او 38 او 40 كيليو او ببعض القيم القريبة داخل المتحكم .. و هكذا تخرج الاشارة جاهزة للتنقل عبد الهواء ..
لكن في موضوعك عملية التقطيع لا تتم داخل المتحكم وإنما خارجه بواسطة المرسل عالى التردد (27 ميغاهرتز كمثال)..
إذن كل ما عليك في البرنامج هو تكون كود لكل زر بتردد يتراوح من 100 الى 1000 هرتز ..ثم تخرجه بطريقة تسلسليه من احد مخارج البيك وتوصله بمدخل المرسل ..
وفي المستقبل يحدث العكس :
المستقبل يستقبل اشارة الكود المموجة بالتردد 27 ميغهرتز ويستخلص منها الكود الذي يدخل بطريقة تسلسلية من احد مداخل البيك ..
وفي البيك يتم فرز الاكواد وتوجيهها الى اطراف البيك عل شكل مخارج مستقلة او بطريقة ارقام تنائية 4بت مثلا ..

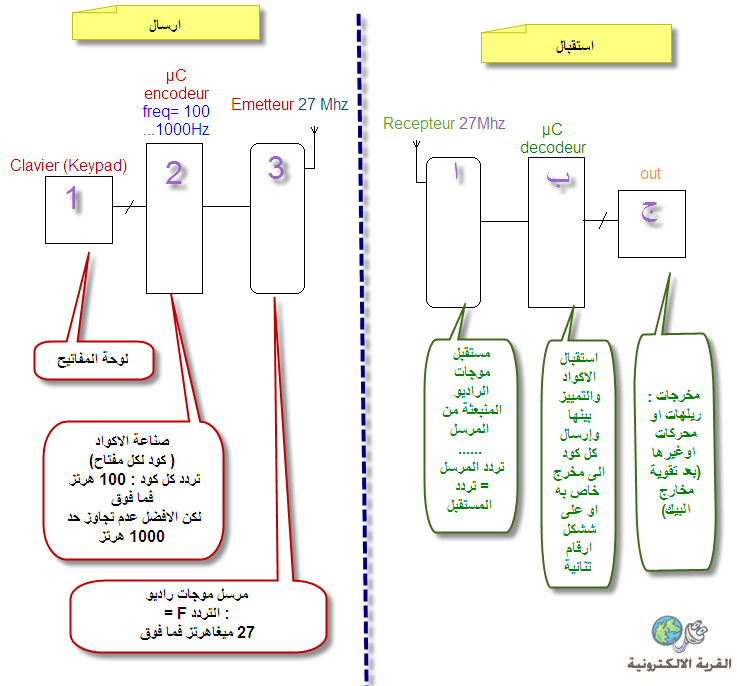

وفي الخطاطة التالية بعض التوضيحات..

http://upload.qariya.info/images/qariya-898bebd36f.png

[محمد162]

السلام عليكم
حد يرد علي فى مشرع ال7 seg تستخدم في العرض مباشره من الحاسوب بالله علييكم
ردو

[ahmad abdullah]

شكرا اخوي زكي شاكر على مساعدتك ... و على فكرة الشرح يلي قلتلي ياه انا فاهمو ... ولكن التكرار يعلم الشطار ... و الف الف شكر الك..

اخي زكي شاكر انا بلشت متابعة بالروابط يلي قدمتلي ياها ... هل يمكنني اذا احتجت مساعدة ان اراسلك على الخاص ؟؟؟
و شكرا جزيلا على كل شيئ...

اخي محمد116 انا بعد قليل سوف ابحث عن موضوعك و احاول المساعدة حسب معرفتي ...

[زكي شاكر]

لا شكر على واجب أخي أحمد عبدالله .. جميل جدا انك على علم بتلك التفاصيل ، اضافة الى معرفتك بالبرمجة.
ان شاء الله لن تجد مشاكل في مشروعك وان شاء الله يستمر التواصل بيننا لتبادل الخبرة.
تحياتي ..

[sheimy]

what about Manchester code??????????
using the two modules above
