السلام عليكم

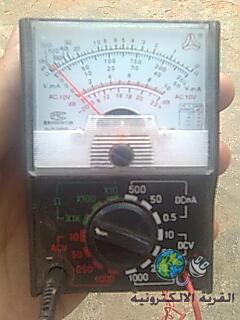

للاستخدام الجهاز لفحص المقاومات والديودات بشكل سريع كالتالي:
أولا/ المقاومات

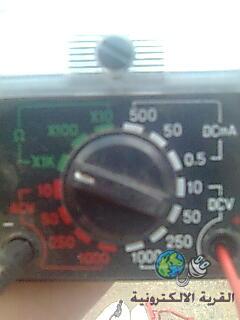

هذا الجهاز بسيط وقدرته على قياس المقاومات محدودة فهو يستخدم ثلاث تداريج لقياس المقاومة
التدريج الأول 10 أوم أي يقيس المقاومات من عشرة وما تحت والتدريج الثاني 100 أوم أي من مئة وما تحت والأخير هو 1K أي 1000 أوم ويقيس من 1000 وما تحت

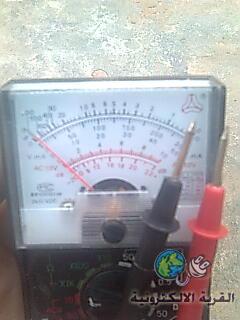

تضع طرفي المقياس على المقاومة المراد قياسها على أن لا تتجاوز 1000 أوم وهي طاقة الجهاز القصوى لقياس المقاومات فإذا كنت تعرف قيمة المقاومة من خلال الألوان فسوف تقرأ قيمتها على الجهاز بالطبع ستكون هناك زيادة أو نقصان قليل عن القيمة الحقيقية للأنك لا تقيس المقاومة فقط وإنما ما يرتبط معها من قطع أخرى أما إن كانت قيمة المقاومة مجهولة فابدأ القياس من أعلى تدريج ثم إبدا بالتنزيل حتى ترى القراءة مستقرة على وضع معين.
ثانيا/ الديودات
بالنسبة للديود تضع مؤشر التداريج على 1000 أوم ثم على أطراف الديود وتعكس الأطراف مرة أخرى سوف تلاحظ أنه في مرة سوف يعطيك قراءة مقاومة مرتفة وعند عكس أطراف الأفو يعطيك قراءة منخفضة على أن القراءة لن تكون منخفضة كثيرا وإنما مابين 300 إلى 500 أوم وأقل من ذلك قد يشك بأمر الديود وخاصة عندما ينعطيك قراءة منخفضة في وضعيتي القياس وللتأكد أفضل لفحص القطع يمكنك فصل أحد أطراف أرجلها المتصلة بالبورد وابقاء الأخرى وهي طريقة أدق للفحص لكن لا تستخدم لكل القطع للأن ذلك صعب وإنما فقط مع المشكوك بها وبعد فترة وجيزة سوف تتعلم طرق القياس بشكل أفضل ومع الممارسة.
ثالثا/ المكثفات
طبعا المكثفات العدسية أو السيراميك هي صعبة الخراب ونادرا ما تتعطل إلا في الشورت المباشر عليها عدا ذلك لا تتعب نفسك بفحصها.
أما المكثفات الإلكترونية والمميزة بأقطاب موجبة وسالبة ففحصها كالتالي
ضع المقياس على أعلى تدريج أوم وهو هنا 1K ثم ضع طرفي القياس على المكثف فسوف تلاحظ دفعة قياس بالمؤشر ثم عودته للصفر تدريجيا ونفس الحالة عند عكس الأقطاب ويفضل فصل أحد الأرجل عند الفحص
رابعا/ تدريج الميلي أمبير
هذا التدريج يحتاج لمعرفة كم تستهلك الدائرة قبل تعطلها وهل هو مطابق له بعد الإصلاح بالنسبة لي لم أستخدم مقياس ميلي أمبير من قبل لم أجد له حاجة.
ودمتم
|
