ممكن دائرة مقياس الحرارة رقمي
|
| اعلانات |
|
||||||
تفضل سيدي الكريم

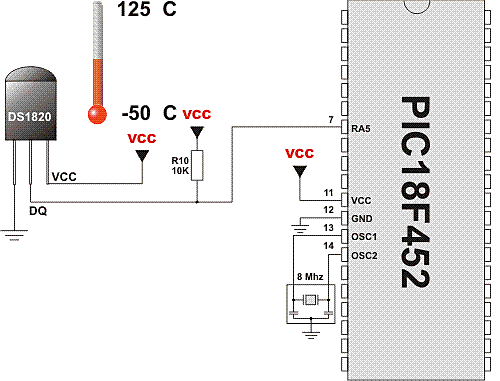

// Set TEMP_RESOLUTION to the corresponding resolution of your DS18x20 sensor: [IMG]// 18S20: 9 // 18B20: 12 (default setting; can be 9,10,11,or 12) const unsigned short TEMP_RESOLUTION = 12; const int RES_FACTOR_1[4] = {5000, 2500, 1250, 625}; const unsigned int RES_FACTOR_2[4] = {0x0001, 0x0003, 0x0007, 0x000F}; const unsigned int RES_FACTOR_3[4] = {0x8000, 0xC000, 0xE000, 0xF000}; unsigned temp; unsigned short j, RES_SHIFT; void Display_Temperature(unsigned int temp) { const unsigned short RES_SHIFT = TEMP_RESOLUTION - 8; unsigned int temp_whole, temp_fraction; unsigned short i; char text[8]; // Isolate the fraction and make it a 4-digit decimal integer (for display) temp_fraction = temp & RES_FACTOR_2[RES_SHIFT - 1]; temp_fraction = temp_fraction * RES_FACTOR_1[RES_SHIFT - 1]; //portc = temp_fraction; // Handle the whole part of temperature value temp_whole = temp; // Is temperature negative? if ((temp_whole & 0x8000) != 0u) i = 1; // Yes, i = 1 else i = 0; // No, i = 0 PORTC = i; // Remove the fractional part temp_whole >>= RES_SHIFT; // Correct the sign if necessary if (i) temp_whole |= RES_FACTOR_3[RES_SHIFT - 1]; //portd = temp_whole; IntToStr(temp_whole, text); // Convert whole part to string Lcd_Out(2, 6, text); // Print whole part on LCD Lcd_Chr_Cp('.'); // Print dot to separate fractional part IntToStr(temp_fraction, text); // Convert fractional part to string // Add leading zeroes (we display 4 digits fractional part) if (temp_fraction < 1000u) Lcd_Chr_Cp('0'); if (temp_fraction < 100u) Lcd_Chr_Cp('0'); if (temp_fraction < 10u) Lcd_Chr_Cp('0'); Lcd_Out_Cp(text); // Print fractional part on LCD Lcd_Chr_Cp(223); // Print degree character Lcd_Chr_Cp('C'); // Print 'C' for Centigrades }//~ void main() { ADCON1 = 0xFF; // Configure RA5 pin as digital I/O PORTE = 0xFF; TRISE = 0x0F; // PORTE is input PORTB = 0; TRISB = 0; // PORTB is output // Initialize LCD on PORTB and prepare for output Lcd_Init(&PORTB); Lcd_Cmd(Lcd_CURSOR_OFF); Lcd_Out(1, 1, " Temperature: "); do { // main loop Ow_Reset(&PORTE,2); // Onewire reset signal Ow_Write(&PORTE,2,0xCC); // Issue command SKIP_ROM Ow_Write(&PORTE,2,0x44); // Issue command CONVERT_T Delay_us(120); Ow_Reset(&PORTE,2); Ow_Write(&PORTE,2,0xCC); // Issue command SKIP_ROM Ow_Write(&PORTE,2,0xBE); // Issue command READ_SCRATCHPAD Delay_ms(400); j = Ow_Read(&PORTE,2); // Get temperature LSB temp = Ow_Read(&PORTE,2); // Get temperature MSB temp <<= 8; temp += j; // Form the result Display_Temperature(temp); // Format and display result on LCD Delay_ms(500); } while (1); }//~!  [/IMG]
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
التعديل الأخير تم بواسطة : ttl بتاريخ 17-09-2010 الساعة 09:35 PM |
|
|||||
|
|
|
||||||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|
|
