[ahmad abdullah]

السلام عليكم اخواني ... اريد المساعدة .. يوجد في ملف البروتيوس موتورين DC واحد موصول فقط على بطارية 12 فولت و يعمل بكامل طاقته .. و اخر موصول بمايكروكنترولر لكن لا يعمل بكامل قوته ... فما السبب ... علما انني ارفقت البروتيوس و ملف الهيكس و المايكروسي ... ارجو المساعدة و شكرا اخواني ...

و ها هو رابط تحميل الملفات
http://www.4shared.com/file/rmP7Ype3/DC_Motor.html

[funky]

بس الاول هوة الماتور الى على الميكر كنترول كام فولت

[حيدر علاج حسن]

اخي الكريم
المتحكم يعطيك 5 فولت 25 ملي امبير فقط .

تفضل

http://www.4shared.com/file/omPvvQ6F...PIC16F84A.html

[funky]

مانا كنت عايز ااقولة كدا علشان كدا سئلتة الماتور كام فولت بس هوا مردش عليا عموما لو الماتور 12 ممكن توصل ترانسيستور يعمل كا مفتاح مع البطارية 12 فولت والماتور كدا ممكن يقوم الماتور بكامل قوتة زى التانى كدا انشاء الله

[حيدر علاج حسن]

الحمد لله انه نفذ الدائرة على البروتوس اولا . و الا لكان البك انحرق .

[funky]

ممكن تقولى لية ؟

[حيدر علاج حسن]

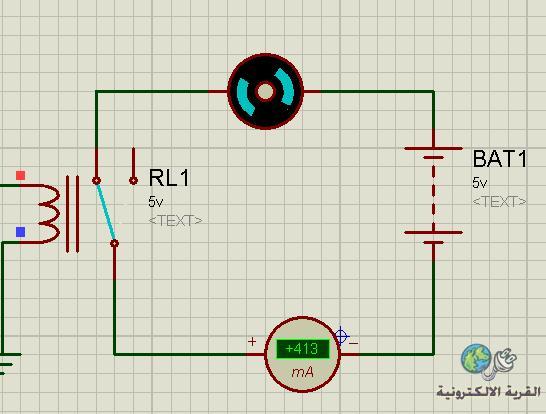

اذا تلاحظ ان التيار 400 ملي امبير . هذا يعني ان المحرك يعتبر دائرة قصر على المتحكم .

[ahmad abdullah]

شكرا على المساعدة يا شباب ... و انا بعرف انه ممكن نستخدم ترانزيستور كمفتاح و هو 2n2222 لكن المشكلة ذاتها و جربت اكثر من توصيلة بدون مايكروكنترولر لانه مش بحاجة لكنترولر لنلاحظ الفرق ... و انا مرفق ملف البروتيوس .. و شكرا الكم كمان مرة ..و انا اسف اني ما رديت بسرعة بس لانه انا ما كنت فاتح المنتدى
الرابط

http://www.4shared.com/file/cuaoIViZ...and_Motor.html
