ha مشكلة مع ريكو 2030 وين عمالقة الريكو Twitter FaceBook Google+



اخوان السلام عليكم باختصار شديد اني مهندس مبتدئ باجهزة الاستنساخ جابولي جهاز ريكو ملون c2030 والمطلوب مني ان اربطة نت وورك على جميع الحاسبات وهو بي اوبشن scan to emil و scan to folder اريد واحد ينطيني تفاصيل عن ربطهة نت وورك واشلون اربط scan to folder واشلون اربط scan to emil بالمناسبة ان نظام التشغيل عندي بالشكة المربطو هو windows 7 واني ممنون الكم ومستعجل على الطلب وياريت شرح بالصور والسلام عليكم ورحمة الله وبركاته

اعلانات

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 08-09-2010, 08:41 AM المشاركة 2
افتراضي



بسم الله الرحمن الرحيم

وكل عام وانت بخير

اخي الكريم

1- من البداية عمل التالي علي الماكينة للتأكد من وجود خاصية الطابعة Printer Future وخاصية الماسح الضوئي Scanner Future

أولاً:- اضغط علي زر مكتوب علية 123 وبعد ذلك سوف يظهر لك علي شاشة الماكينة عبارة للتأكد من وجود الخاصية بها Printer Future اي خاصية الطباعة

ثانياً:- وعبارة Scanner Future اي خاصية جهاز الماسح الضوئي موجودة ولابد ان
تراها بعينيك لأنها هامة جداً جداً جداً (وجودها)

2- انشاء كابل الشبكة للماكينة التي تتصيل مع جهاز السوتش Switch أو الهب HUB ونوع الكابل المستخدم لذلك هو من نوع (العدل) باسم Straight - Through Cable

كيفية صنع الكابل (العدل) باسم Straight - Through Cable

http://www.qariya.com/vb/showthread.php?t=72562

بعد انشاء كابل التوصيل لابد من وضع الطرف الأول للكابل بالماكينة والطرف الثاني للكابل بجهاز السوتش أو الهب

المطلوب :

جهاز الكمبيوتر الأول ونفرض ان رقم الاي بي له مثلاً هو 192.186.0.1
جهاز الكمبيوتر الثاني ونفرض ان رقم الاي بي له مثلاً هو 192.186.0.2
نفرض ان رقم الاي بي له وهو رقم مخالف لأرقام اجهزة الكمبيوتر المرطبة مع الشبكة الداخلية كلها مثلاً هو 192.186.0.3

طريقة معرفة الاي بي لكل حاسوب (لكل جهاز كمبيوتر)

عمل التالي علي كل جهاز
Start - RUN
ثم كتب هذا الامر CMD - ok
ثم كتب هذا الامر IPconfig - Enter
سوف يظهر لك رقم الاي بي
عبارة عن
IP Address: ***.***.***.**

3- يتم تنزيل برنامج التعريف للماكينة بحسب موديلها (حسب طرازها) وحسب نظام التشغيل المستخدم علي حاسوبك (جهاز الكمبيوتر الخاص بكل جهاز متواجد علي الشبكة الداخلية LAN) من خلال الموقع الرسمي لشركة ريكو

اختر حسب نظام التشغيل الموجود لديك أما Windows 7 - 32 bit وهو يسمي بـ X86 أو Windows 7 - 64 bit وهو يسمي بـ X64

اختر احداها بحسب الترتيب التالي:

RPCS Driver - PCL 6 Driver - PCL 5 Driver

http://www.ricoh-usa.com/downloads/d...l/mpc20len.htm

أو من هنا ثم حدد نوع الماكينة وموديلها (طرازها)

تنزيلات التعريفات و البرامج ، دليل المستخدم (دليل التشغيل)

Software Downloads, Product Manuals

http://www.ricoh-usa.com/downloads/

أو

http://www.ricoh-canada.com/download...asp?tsn=Canada

كيفية وضع اى بى للماكينة

سوف اشرحه لك بالقريب

ادخل علي يوجد بالالة زر مكتوب علية 123User Tools/Counter ثم اختر زر System Settings وبعد ذلك سوف تجد عدة قوائم ثم عدد من اليسار حتى اليمين من اعلي القوائم وهي تقريباً إما 4 باسم Interface Settings حتى تجد الابي باسم IP Address اختر تغيير Change وضع الرقم الجديد (أو الرقم الذي تريده لها) أو مثلاُ نفرضه بالرقم 192.186.0.3 ثم اضغط زر الشباك للحفظ (#)

ووضع الرقم الذي اخترته وهو IP Address


4- كيفية تعريف الالة كطابعة :
- اضافه طابعه جديدة واختارت الشبكة tcp\ip ثم اطبع صفحة الاختبار لها وهي من زر Print Test Page مثل الخطوات التوضيحية التالية:

1- بعد توصيل الكابل بين الكومبيوتر والالة اضغط على (Start ) فى الكومبيوتر .

2- اضغط على زر برنتر وفاكس Printer and Faxes



4-من المستطيل على الشمال اضغط على (add printer ) .



5- سوف تظهر لوحة (Add printer wizard ) اضغط فيها على (next ) .



ألغاء علامة الصح من المربع بالصورة .

6- أختر ما يظهر بها



7 - ثم اضغط على (next ) مرة احرى .



8- سوف تظهر لك مربعين المربع على الشمال ابحث بداحلة عن كلمة (Richo ) .

9- والمربع على اليمين ابحث عن طراز الالة التى لديك .

10- بعد الاختيار اضغط على (next ) اريع مرات متتالية .

11- اضغط علية (finish)

12-بعد الضغط على (finish ) سوف تظهر لوحة اضغط فيها على (OK ) .

عند طلب وضع رقم الاي بي للماكينة يجب وضع هذا الرقم الذي حفته داخل الآلة وهو مثلاً الرقم الذي فرضناه لها 192.186.0.3

وبذلك تم تعريف آلة التصوير كى تعمل كطابعة .


صورة لكيفة طباعة صفحة الاختبار للتأكد من سلامة التعريف



ثم اخبرني بالنتيجة كي تستكمل باذن الله تعالي كيفية عمل اعدادات الخاصة بجهاز الماسح الضوئيScanner بعد الانتهاء بشكل صحيح من تعريف الالة علي جميع الحاسبات المرتبطة بالشبكة الداخلية LAN-Local Area Network

ارجوا الاطلاع علي هذه الروابط

http://www.qariya.com/vb/showthread.php?t=67988

http://www.qariya.com/vb/showthread.php?t=69731



التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 08-09-2010 الساعة 09:07 AM
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


صقر الشارع
:: مهندس متميز ::
تاريخ التسجيل: Feb 2009
المشاركات: 316
نشاط [ صقر الشارع ]
قوة السمعة:0
قديم 08-09-2010, 10:00 AM المشاركة 3
افتراضي


الاخ Ghost 2003 السلام عليكم ورحمة والله وبركاته وكل عام وانت بالف خير
واالله اني عاجز عن ان اشكرك على هذا الشرح الوافي والكافي كل الخطوات اتبعتهن الحمد لله وعمت test page ولا اع ما اقول لك لكن اقول اسال الله العظيم رب العرش العظيم ان يجعل ماقلته لي في ميزان حسناتك يوم القيامة وان يبيض وجهك وتعذرني لانه ما املك الك الا الدعاء

اما بخصوص النظام الموجود انت شرحت على نظام التشغيل xp لو كان نظام التشغيل windows 7 ما هو الاختلاف الحاصل بالربط وبالنسبة للكيبل تقصد هو نفسه اللي نطلق عليه كيبل cross وارجو ان تكميلي طريقة scan tofolder و scan to memil وضروري الشرح على windws7 ضروري جدا لانه دا انعاني مشاكل من نعمل share للفايل واسف على الاطالة


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 08-09-2010, 10:31 AM المشاركة 4
افتراضي



اخي العزيز

بالنسبة للسؤال الأول: هل يوجد اختلاف بين نظامي التشغيل Windows xp or Windows 7 ؟

والاجابة لا يوجد اي اختلاف سوف الوفق بين التعريفين الذي يتم تنزيلهم من الموقع الرسمي لشركة ريكو (عائلة الافيشيو)

بالنسبة للسؤال الثاني: الفرق بين نوعين كابل الشبكة
Straight - Through Cable or Crossover Cable ؟

والاجابة بالشرح التالي:

النوع الاول: هو نوع (العدل) أو ما يسمي بـ Straight - Through Cable وهذا النوع لربط آلة التصوير مع جهاز السوتش Switch أو الهب HUB

كيفية صنع الكابل (العدل) باسم Straight - Through Cable

http://www.qariya.com/vb/showthread.php?t=72562
----------------------------------------------------------------------------------------
النوع الثاني: هو نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable

يستخدم لربط آلة تصوير واحدة مع جهاز حاسوب (كمبيوتر) واحد فقط

طريقة صنع كابل ذو نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable

http://www.qariya.com/vb/showthread.php?t=72560

بالنسبة للسؤال الثالث: طريقة scan tofolder ؟

والاجابة عنها تجدها في قراءة هذه الروابط

http://www.qariya.com/vb/showthread.php?t=67988

http://www.qariya.com/vb/showthread.php?t=69731



الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 08-09-2010, 10:42 AM المشاركة 5
افتراضي



ملحوظة هامة:

1- دليل التشغيل (دليل المستخدم) المسمي
Copy/Document Server Reference

2- كتيب دليل الإعدادات العامة General Settings Guide

3- كتيب دليل التشارك (الشبكة) المسمي Network Guide

4- كتيب مرجع الطابعة وطريقة الربط مع الحاسوب المسمي Printer Reference
مشروح به كيفية التوصيل خطوة بخطوة ولكن باللغة الانجليزية

5- كتيب مرجع الماسح الضوئي و الربط مع الحاسوب المسميScanner Reference
مشروح به كيفية التوصيل خطوة بخطوة لعمل كلا من طريقة Scan to Folder و Scan to Mail ولكن باللغة الانجليزية.

المهم قراءة كتب ارقام ( 1 ، 4 ، 5 )

لتنزيل دليل المستخدم (دليل التشغيل) وجميع الكتب السابق ذكرها بالأعلى

Software Downloads, Product Manuals

http://www.ricoh-usa.com/downloads/

أو

http://www.ricoh-canada.com/download...asp?tsn=Canada



الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 08-09-2010, 11:50 AM المشاركة 6
افتراضي




طريقة عمل Scan to Folder

عمل الاتي علي الحاسوب (جهاز الكمبيوتر)

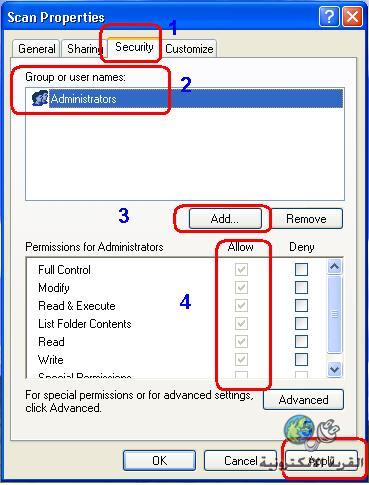

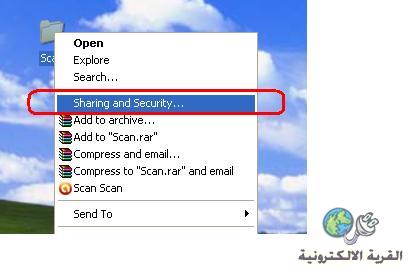

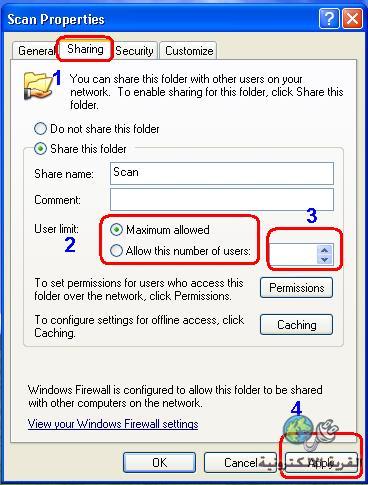

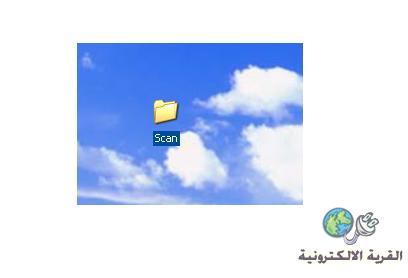

انشاء ملجلد Folder علي اي برتش سواء C أو D ونسميه فرضاً اسمه Scan ثم نجله مشاركة Sharing ثم نجله التحكم الشامل بواسكة آلة التصوير Full Access Control

الصور التوضيحية









عمل الاتي علي آلة التصوير

اضغط زر العداد باسم 123User Tools/Counter
System Settings
Admin Tools
Address Book Management
New Program
ثم تضع كلا من
Name: اسم المستخدم كما موجود علي جهاز الحاسوب (كمبيوتر) باسم User
ثم تضعط Path مسار اي مكان وجود المجلد Scan
أو بطريقة أخرى أفضل بكثير
192.186.0.1\\Ip Address Computer
ويلية علامة \ ثم اسم الكمبيوتر ثم يليةعلامة \Scan
أو اسم الكمبيوتر Name\ Scan
وللوصول إلي مجلد Scan نضغط علي زر بالماكينة Browse Network - Exit
Admin -ok-ok

اخبرني بالنتيجة

وبعود الله تعالي نستكمل طريقة Scan to Mail


التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 08-09-2010 الساعة 12:00 PM

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 13-09-2010, 11:03 AM المشاركة 7
افتراضي



بسم الله الرحمن الرحيم


نستكمل طريقة Scan to Mail


1- معرفة ميل سيرفر لدي شركتك أو مؤسستك وتسمي بـ Mail Server Name
2- معرفة الا بي للآلة التصوير وتسمي بـ Copier IP Address والتي سبق ان فرضناها بـ 192.186.0.3 مثلاُ
3- لا بد من حفظ بريد الكتروني وهمي داخل آلة التصوير يصبح اسماً لها
ولنفرضه بـ Copier Ricoh*hotmail.com
4- عدد المستخدمين الذين يمكن حفظ ايملاتهم يصبحوا تقريباً 25 مستخدم

طريقة الاستخدام

وضع الورق الذي تود ارسالة عن طريقة هذه الخاصية "Scan to Mail" ثم نضغط زر الماسح الضوئي Scanner ونحدد المستخدم أو عدد المستخدمين الذي نود ارسال لهم هذا الميل ثم نضغط زر التصوير الاخضر لكي يتم ارسالة الميل لكل الاشخاص المحدد اسماءهم علي الشاشة (شاشة اللمس)

خطوات التنفيذ

اضغط زر العداد 123User Tools/Counter
اختر زر من شاشة اللمس System Settings
اختر زر SMTP Server
اختر زر Mail Server
تضع الميل سيرفر كاملاً لشركتك أو مؤسستك
Connect Test
زر اختبار (التأكد) من الميل سيرفر
سوف تظهر لك رسالة تخبرك بان الميل صحيح كالتالي:
Connection to the server was Successful
Exit
----------------------------------------------------------------------------------------
Administrator Tools
Next
Address Book Management
New Program
Name
Change
User Name
وضع الاسم (المستخدم) الذي سوف يظهر لك علي شاشة آلة التصوير
-------------------------------------------------------------
ثم تخير زر من القائمة العلوية اختر E-mail
ادخل بريد عدد المستخدمين الأول وحتى 25 مستخدم
-------------------------------------------------------------
وضع الاميل المستخدم كاملاً وبشكل صحيح
Mail: Mail Address
ok
----------------------------------------------------------------------------------------
في حالة ظهور رسالة الخطأ هذه
Sender has not been Specified
-----------------
عمل الخطوات التالية لآلغائها
System Settings
Administrator Tools
File Transfer
Next
Auto Specify Seder Name
اختر
On
----------------------------------------------------------------------------------------
وضع (ميل) بريد الكتروني وهمي لآلة التصوير من عائلة الريكو الافيشيو

System Settings
Administrator Tools
File Transfer
Administrator's E-mail Address
وتضع افتراضاً
Copier Ricoh*hotmail.com
Ok
----------------------------------------------------------------------------------------
وهكذا تم تشغيل خاصية طريقة Scan to Mail مسح للمستند وارسله بالبريد الالكتروني لمستخدم واحد فقط أو عدد مستخدمين وايضا توجد طريقة الجروب Group (المجموعة) تمكنك من وضع أكثر من مستخدم في زر واحد.



التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 13-09-2010 الساعة 11:22 AM

صقر الشارع
:: مهندس متميز ::
تاريخ التسجيل: Feb 2009
المشاركات: 316
نشاط [ صقر الشارع ]
قوة السمعة:0
قديم 16-09-2010, 05:38 AM المشاركة 8
افتراضي


عاشت ايدك يا وردةعلى الشرح الكافي وتم نصب الجهاز بنجاح وبارك الله وبعد اريد طلب صغير من عندك اخي ياريت ايميملك حتى اراسلك اذا صارت عندي مشكلة لانه مثل متعرف اني جديد على صيانة الريكو وياريت دروس جاهزة على صيانة الريكو او كتب واكون ممنون الك
