كيفية صنع الكابل (العدل) باسم Straight - Through Cable

صورة توضيحية



أجعل اسم مختلف لكل كمبيوتر طرفي متصل بالشبكة .
وايضاً اجعل Ip address محتلف لك جهاز طرفي متصل بالشبكة .
واجعل اسم موحد لمجموعة العمل أي Workgroup ويكن اسمها في نظام التشغيل Windows 98, Win 98 se هو Workgroup .
أما اسمها في نظام التشغيل Windows ME, Win 2000, Win XP هو MSHome

النوع الاول: هو نوع (العدل) أو ما يسمي بـ Straight - Through Cable وهذا النوع لربط كل جهاز طرفي (كل حاسوب أو كل كمبيوتر) مع جهاز السوتش Switch أو الهب HUB


يستخدم لربط كل جهاز كمبيوتر طرفي مع جهاز السوتش Switch أو مع جهاز الروتر Router في حالة استخدام سوتش Switch أو هب HUB بالشبكة الداخلية
LAN - Local Area Network فلا بد من استخدام كابل من نوع (العدل) أو ما يسمي بـ Straight - Through

فهو يعمل بسرعة 10/100 Mbps وهي سرعة نقل البيانات في الثانية
وله نظامان في وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B
أختر أحد النظامين ويكن متوافق من الشبكة الحالية لديك



القاعدة الاساسية لعمل الكابل نوع (العدل) أو ما يسمي بـ Straight - Through Cable

1-1
2-2
3-3
4-4
5-5
6-6
7-7
8-8

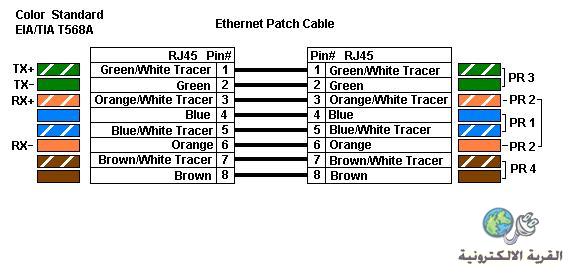

وتكن الالوان للنظام EIA/TIA T568A كما بالتوضيح التالي:-



1- أخضر - أبيض.
2- أخضر.
3- برتقالي - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- برتقالي.
7- بني - أبيض.
8- بني.
----------------------------------------------------------------------------------------
وتكن الالوان للنظام EIA/TIA T568B كما بالتوضيح التالي:-



1- برتقالي - أبيض.
2- برتقالي.
3- أخضر - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- أخضر.
7- بني - أبيض.
8- بني.
=================================================
ملحوظة هامة جداً

استخدام احد النظامين
( وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B

حسب النظام الحالي لوضع الالوان بالشبكة الداخلية لديك كي لا يسقط أي جهاز كمبيوتر طرفي من احد المستخدمين المخول لهم الربط بالشبكة الداخلية أو الدخول علي الانترنت بها وكي لا تحدث لديك اي مشكلة في ربط الاجهزة بعضهم البعض مرة أخرى.

استعن بالموقع التالي:

http://www.bb-elec.com/tech_articles...lustration.asp
=================================================
المهم في حالة استخدام هذا العدد من الاجهزة داخل الشبكة وتستخدمهم مثلا في سيبر للألعاب لابد من اضافة برتوكول NWLink IPX/SPX/NetBIOS Compatible Transport Protocol للتشارك في الملفات والالعاب بنظام التشغيل وندوز

أو من الرابط التالي لكي يتم الشرح الوافي

http://www.qariya.com/vb/showthread.php?t=63100

1- لأنشاء سيرفر الميكروتك من التنصيب إلي حل أي مشاكل أدخل هنا

http://www.qariya.com/vb/showthread.php?t=58403

2- لابد من صنع نسخة جوست لجميع الاجهزة الموجودة بالشبكة الداخلية بما فيهم السيرفر (الكمبيوتر الرئيسي أو المسؤل علي كل الشبكة)

ويمكنك من عمل ذلك بواسطة اسطوانة hiren's bootcd من داخل
برنامج Norton Ghost

أو من الرابط التالي لكي يتم الشرح الوافي

http://www.qariya.com/vb/showthread.php?t=56563

3- تحديث ملف DirectX لجميع أنظمة التشغيل

http://www.qariya.com/vb/showthread.php?t=68885
