قديم 06-09-2010, 12:41 PM المشاركة 1
افتراضي كيفية صنع الكابل المعكوس باسم Crossover Cable Twitter FaceBook Google+







كيفية صنع الكابل المعكوس باسم Crossover Cable


النوع الثاني: هو نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable

يستخدم لربط كل جهاز سوتش Switch مع جهاز سوتش Switch أخر أو لربط كل جهاز هب HUB مع جهاز هب HUB أخر أو لربط جهاز السوتش مع جهاز الروتر Router

فهو يعمل بسرعة 10/100 Mbps وهي سرعة نقل البيانات في الثانية
وله نظامان في وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B
أختر أحد النظامين ويكن متوافق من الشبكة الحالية لديك

القاعدة الاساسية لعمل الكابل نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable





1-3
2-6
3-1
4-4
5-5
6-2
7-7
8-8

(وخلاصة الكلام أو الحديث)
ان الاطراف المهمة هو أربع أطراف وهم

1-3
2-6
3-1
6-2

وباقي اطراف التوصيل نستخدم طريقة التوصيل العادية أو المباشرة للأطراف

4-5-7-8

وتكن الالوان للنظام EIA/TIA T568A كما بالتوضيح التالي:-

1- أخضر - أبيض.
2- أخضر.
3- برتقالي - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- برتقالي.
7- بني - أبيض.
8- بني.

----------------------------------------------------------------------------------------
وتكن الالوان للنظام EIA/TIA T568B كما بالتوضيح التالي:-

1- برتقالي - أبيض.
2- برتقالي.
3- أخضر - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- أخضر.
7- بني - أبيض.
8- بني.

اختر احد النظامين ويكن متوافق مع نظام النوع الاول وهو
(نوع العدل Straight - Through Cable ) لديك

ملحوظة هامة جداً

استخدام احد النظامين
( وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B

حسب النظام الحالي لوضع الالوان بالشبكة الداخلية لديك كي لا يسقط أي جهاز كمبيوتر طرفي من احد المستخدمين المخول لهم الربط بالشبكة الداخلية أو الدخول علي الانترنت بها وكي لا تحدث لديك اي مشكلة في ربط الاجهزة بعضهم البعض مرة أخرى.

استعن بالموقع التالي:

http://www.bb-elec.com/tech_articles...lustration.asp



التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 06-09-2010 الساعة 01:09 PM
اعلانات

Joethemaster
:: عضو .. ::
تاريخ التسجيل: Aug 2009
الدولة: morocco
المشاركات: 45
نشاط [ Joethemaster ]
قوة السمعة:0
قديم 19-10-2010, 01:08 PM المشاركة 2
Smile


السلام عليكم ورحمه الله وبركاته

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


arabica
:: مهندس ::
تاريخ التسجيل: Nov 2010
الدولة: algeria
المشاركات: 35
نشاط [ arabica ]
قوة السمعة:0
قديم 04-11-2010, 03:43 PM المشاركة 3
افتراضي


بارك الله فيك يا اخي


mr.pro
:: مهندس متواجد ::
تاريخ التسجيل: Nov 2010
المشاركات: 164
نشاط [ mr.pro ]
قوة السمعة:0
قديم 17-11-2010, 02:22 PM المشاركة 4
sun مشكور يا جوست






كيفية صنع الكابل المعكوس باسم Crossover Cable


النوع الثاني: هو نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable

يستخدم لربط كل جهاز سوتش Switch مع جهاز سوتش Switch أخر أو لربط كل جهاز هب HUB مع جهاز هب HUB أخر أو لربط جهاز السوتش مع جهاز الروتر Router

فهو يعمل بسرعة 10/100 Mbps وهي سرعة نقل البيانات في الثانية
وله نظامان في وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B
أختر أحد النظامين ويكن متوافق من الشبكة الحالية لديك

القاعدة الاساسية لعمل الكابل نوع (المقلوب أو المعكوس) أو ما يسمي بـ Crossover Cable





1-3
2-6
3-1
4-4
5-5
6-2
7-7
8-8

(وخلاصة الكلام أو الحديث)
ان الاطراف المهمة هو أربع أطراف وهم

1-3
2-6
3-1
6-2

وباقي اطراف التوصيل نستخدم طريقة التوصيل العادية أو المباشرة للأطراف

4-5-7-8

وتكن الالوان للنظام EIA/TIA T568A كما بالتوضيح التالي:-

1- أخضر - أبيض.
2- أخضر.
3- برتقالي - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- برتقالي.
7- بني - أبيض.
8- بني.

----------------------------------------------------------------------------------------
وتكن الالوان للنظام EIA/TIA T568B كما بالتوضيح التالي:-

1- برتقالي - أبيض.
2- برتقالي.
3- أخضر - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- أخضر.
7- بني - أبيض.
8- بني.

اختر احد النظامين ويكن متوافق مع نظام النوع الاول وهو
(نوع العدل Straight - Through Cable ) لديك

ملحوظة هامة جداً

استخدام احد النظامين
( وضع الالوان أ- نظام EIA/TIA T568A و 2- نظام EIA/TIA T568B

حسب النظام الحالي لوضع الالوان بالشبكة الداخلية لديك كي لا يسقط أي جهاز كمبيوتر طرفي من احد المستخدمين المخول لهم الربط بالشبكة الداخلية أو الدخول علي الانترنت بها وكي لا تحدث لديك اي مشكلة في ربط الاجهزة بعضهم البعض مرة أخرى.

استعن بالموقع التالي:

http://www.bb-elec.com/tech_articles...lustration.asp

مشكور يا حضرة الباش مهندس جوست...
بس لو انا عايز اربط جهازين كمبيوتر يعني شبكة نت وييرك لجهازين بس بدون استعمال الهب يا ريت لو ينفع تئلي وحكون شاكر ليك


الصورة الرمزية POWERMAN3D
POWERMAN3D
:: عضو ماسى ::
تاريخ التسجيل: May 2009
الدولة: قنا - مصر 01229177519
المشاركات: 3,307
نشاط [ POWERMAN3D ]
قوة السمعة:175
قديم 17-11-2010, 05:11 PM المشاركة 5
افتراضي


مشكور يا حضرة الباش مهندس جوست...
بس لو انا عايز اربط جهازين كمبيوتر يعني شبكة نت وييرك لجهازين بس بدون استعمال الهب يا ريت لو ينفع تئلي وحكون شاكر ليك
الكابل المعكوس يفى بالغرض ويمكن عن طريقه ربط جهازين كمبيوتر بدون الحاجة إلى سويتش أو هب .. فقط يحتاج إلى عمل آيبيهات لكلا الجهازين كما فى الصور التالية :

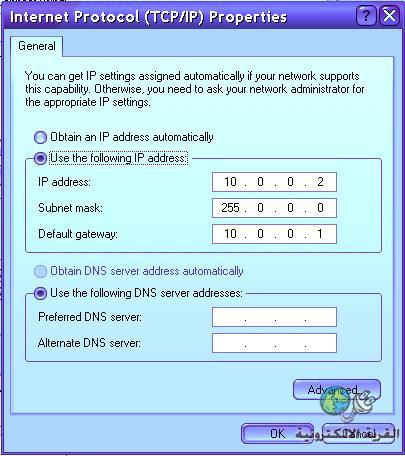

الجهـــــاز الأول

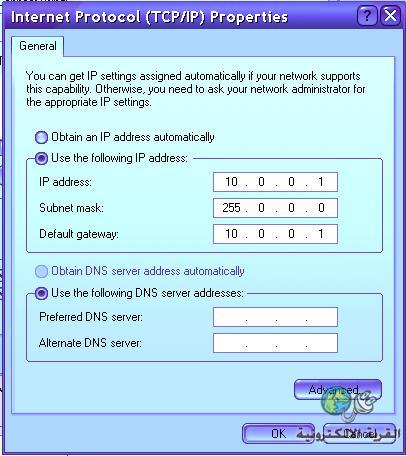

الجهـــــاز الثانى


إضافة بروتوكول IPX/SPX


mr.pro
:: مهندس متواجد ::
تاريخ التسجيل: Nov 2010
المشاركات: 164
نشاط [ mr.pro ]
قوة السمعة:0
قديم 17-11-2010, 09:33 PM المشاركة 6
sun بارك الله فيك


الكابل المعكوس يفى بالغرض ويمكن عن طريقه ربط جهازين كمبيوتر بدون الحاجة إلى سويتش أو هب .. فقط يحتاج إلى عمل آيبيهات لكلا الجهازين كما فى الصور التالية :
الجهـــــاز الأول



الجهـــــاز الثانى


إضافة بروتوكول IPX/SPX
شكرا ليك يا اخ بور مان ثري دي.... وان شاء الله في ميزان حسناتك... بس السؤال الموضوع ده ممكن ياثر على جودة الارسال والاستقبال لان بصراحه انا بستعمل الجهاز الثاني رموووت ...اوضحلك اكتر .... انا عندي كاميرات مراقبه موصوله على الكمبيوتر رقم واحد وبدل ما امدد اسلاك تاني ودوشه ليها اول ملهاش اخر ... اختصر دا بسلك نت وويرك .. خاصه انه كرت الكاميرات المراقبه يدعم الرموت ديسك توب ... دا ممكن ياثر على جودة الصوره


الصورة الرمزية POWERMAN3D
POWERMAN3D
:: عضو ماسى ::
تاريخ التسجيل: May 2009
الدولة: قنا - مصر 01229177519
المشاركات: 3,307
نشاط [ POWERMAN3D ]
قوة السمعة:175
قديم 17-11-2010, 10:22 PM المشاركة 7
افتراضي


شكرا ليك يا اخ بور مان ثري دي.... وان شاء الله في ميزان حسناتك... بس السؤال الموضوع ده ممكن ياثر على جودة الارسال والاستقبال لان بصراحه انا بستعمل الجهاز الثاني رموووت ...اوضحلك اكتر .... انا عندي كاميرات مراقبه موصوله على الكمبيوتر رقم واحد وبدل ما امدد اسلاك تاني ودوشه ليها اول ملهاش اخر ... اختصر دا بسلك نت وويرك .. خاصه انه كرت الكاميرات المراقبه يدعم الرموت ديسك توب ... دا ممكن ياثر على جودة الصوره
لو إتبعت ما سبق شرحه بإذن الله سيعمل بشكل جيد .. ولكن هذا أيضاً يتوقف على إمكانيات الأجهزة المستخدمه من حيث سرعة معالجتها للبيانات ونقلها .


mr.pro
:: مهندس متواجد ::
تاريخ التسجيل: Nov 2010
المشاركات: 164
نشاط [ mr.pro ]
قوة السمعة:0
قديم 18-11-2010, 07:57 PM المشاركة 8
x4 شكرا


لو إتبعت ما سبق شرحه بإذن الله سيعمل بشكل جيد .. ولكن هذا أيضاً يتوقف على إمكانيات الأجهزة المستخدمه من حيث سرعة معالجتها للبيانات ونقلها .
شكرا وجاري التجربه
