قديم 04-09-2010, 11:19 AM المشاركة 1
افتراضي مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!! Twitter FaceBook Google+



مبرمجات الـــ AVR سهلة جدا جدا !! خذ مثلا المبرمجة BSD .



المقاومات هي أي قيمة بين 0 اوم و 470 اوم اي يمكنك وضع مجرد اسلاك مباشرة مكان المقاومات.

أما البرنامج المستعمل للبرمجة فأنصحك بـ AVRDUDE.





في الملف المرفق تجد AVRDUDE و الــ GUI و الدرايفر للـ giveio for win XP
اولا: تسطب الدرايفر بالضغط على ginstall.bat
ثانيا: كليك على GUI
ثالثا: تختار الميكرو و المبرمجة و البورت كما في الصورة.


الملف:

http://www.sendspace.com/file/lianb5



المبرمجة لاتكلف كثيرا يمكنك شراء كيبل طابعة (توازي parallel) و 4 مقاومات و أسلاك.

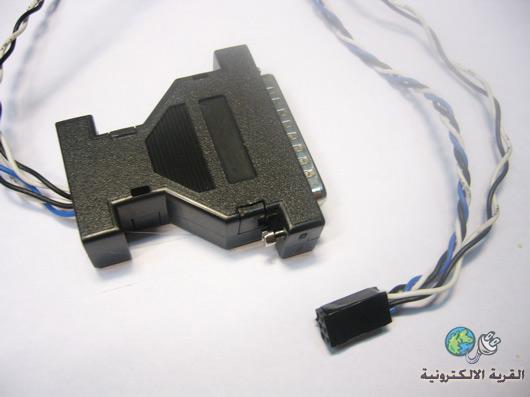

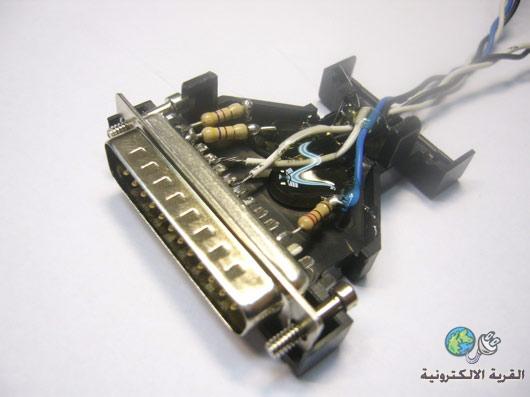

هذه صورة لمبرمجة مشابهة:





-----------------
مواضيعي:]


وصل بطاقة SD أو MMC بالـــ ATMEGA8
مبرمجة الـــ PIC داخل الدارة In Circuit
مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!
دارة بسيطة جدا لعرض نص على شاشة التلفزيون.
مبرمجات PIC بسيطة جدا.
أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!
اليكم برنامج محاكاة البيــــــــك مع الكاي ـ جن
مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB


التعديل الأخير تم بواسطة : DELTA67 بتاريخ 06-09-2010 الساعة 09:42 PM
اعلانات

الصورة الرمزية eng.gada
eng.gada
:: مهندس ::
تاريخ التسجيل: Jul 2010
الدولة: EGYPT_CAIRO
المشاركات: 11
نشاط [ eng.gada ]
قوة السمعة:0
قديم 04-09-2010, 03:37 PM المشاركة 2
افتراضي


شكرا جزيلا على المبرمجة

أنا جربت مبرمجة شبيهة جدا لكن قبل المقاومات كان buffer و كانت ناجحة جدا.
و كانت خاصة ببرنامج codevision ......

الرابط:
http://www.sbprojects.com/projects/stk200/stk200.htm

و إن شاء الله سأجرب هذه الطريقة

و جزاك الله خيرا


التعديل الأخير تم بواسطة : eng.gada بتاريخ 04-09-2010 الساعة 03:56 PM
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية DELTA67
DELTA67
:: ضو فضي ::
تاريخ التسجيل: Aug 2010
المشاركات: 350
نشاط [ DELTA67 ]
قوة السمعة:80
قديم 04-09-2010, 05:13 PM المشاركة 3
افتراضي


لا شكر على واجب.
نحــــــن في الخدمة.


zoro238
:: مهندس جيد ::
تاريخ التسجيل: Apr 2006
المشاركات: 290
نشاط [ zoro238 ]
قوة السمعة:0
قديم 04-09-2010, 11:56 PM المشاركة 4
افتراضي


مشكورين على الموضوع لكن كيف يمكنني ربطة الوصلة بالمايكرو


الصورة الرمزية DELTA67
DELTA67
:: ضو فضي ::
تاريخ التسجيل: Aug 2010
المشاركات: 350
نشاط [ DELTA67 ]
قوة السمعة:80
قديم 05-09-2010, 07:24 AM المشاركة 5
افتراضي


مشكورين على الموضوع لكن كيف يمكنني ربطة الوصلة بالمايكرو
تربط MISO للمبرمجة مع MISO لل AVR الخ.
يجب أن يكون الــ AVR مغذى طبعا بجهد 5V.


الصورة الرمزية DELTA67
DELTA67
:: ضو فضي ::
تاريخ التسجيل: Aug 2010
المشاركات: 350
نشاط [ DELTA67 ]
قوة السمعة:80
قديم 25-03-2011, 10:58 AM المشاركة 6
افتراضي


لا شكر على واجب.


geniusse01
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2008
الدولة: Jordan - Amman
المشاركات: 1,139
نشاط [ geniusse01 ]
قوة السمعة:106
قديم 25-03-2011, 06:52 PM المشاركة 7
افتراضي


السلام عليكم

جزاك الله كل خير .. وجعله في ميزان حسناتك يوم القيامة ..لي استفسار بسيط : هل يتم اخذ جهد التغذية Vdd من الحاسوب ام تحتاج هذه الدارات الى مصدر تغذية خارجي ؟؟

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم .


الصورة الرمزية DELTA67
DELTA67
:: ضو فضي ::
تاريخ التسجيل: Aug 2010
المشاركات: 350
نشاط [ DELTA67 ]
قوة السمعة:80
قديم 01-04-2011, 07:55 PM المشاركة 8
افتراضي


السلام عليكم

جزاك الله كل خير .. وجعله في ميزان حسناتك يوم القيامة ..لي استفسار بسيط : هل يتم اخذ جهد التغذية Vdd من الحاسوب ام تحتاج هذه الدارات الى مصدر تغذية خارجي ؟؟

واخر دعوانا ان الحمدلله رب العالمين .. وصلى الله على سيدنا محمد وعلى اله وصحبه وسلم .

تحتاج هذه الدارات الى مصدر تغذية خارجي
