أدخل الأن..............دائرة تحويل الجهد من 9-400v

[mhmooddd]

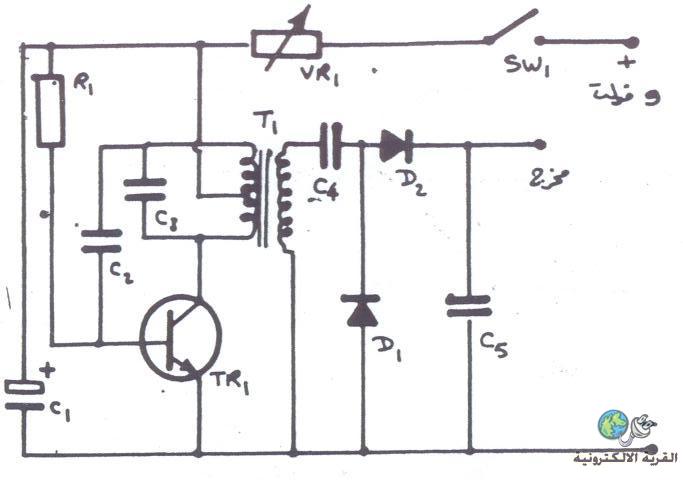

بسم الله الرحمن الرحيم إخواني الأعزاء هذه دائرة تحويل جهد من 9 فولت إلي 400 فولت

[mhmooddd]

الدائرة ممتازة بالتجربة
محمود الغنام

[فهد المنصور]

دائرة جميلة ومميزة وخاصة اذا نظرنا الى حجمها الصغير ومكوناتها القليلة ..

طريقة عمل الدائرة الالكترونية :

تتكون هذه الدائرة من مرحلتين ..
المرحلة الاولى هي المذبذب الذي يتكون من ترانزيستور ومقاومة ومكثف يقوم بالتحكم في تردد قاعدة الترانزيستور مما يعطي تذبذب في جهد المجمع .
المرحلة الثانية هي محول الرافع والذي يستقبل الجهد المتذبذب من المحلة الاولى لكي يرفعها الى جهد عالي جدا 400 فولت مثلا .

:can:

[salah_ok]

مشكر يا اخي الكريم

[ElectroMaster]

شكراً جزيلاً أخي محمود.

- هل المقصود من الدائرة أننا نجعل الجهد متذبذب كي نستخدم المحول، ثم نعيدها لدي سي (DC)؟؟ هل هذه هي الفكرة؟:rolleyes:
بمعنى آخر لو كان لدي مصدر 9 فولت و لكن متذبذب (AC)، هل أستطيع أن أستخدم نفس المحول (Transformer) و لكن من دون باقي الدائرة، و أحصل على 400 فولت متذبذب؟

[مالك محمد]

اشكرا كتير كتير

[mllali]

مشكور اخيthank you

[darna_4867]

اشي جميل المشاركة
مشكور
