[MYM]

هل أحد لديه خبرة عملية في توصيل بيك 16F877A بالكمبيوتر عن طريق السيريال بورت ....
لأنني صممت دائرة تمكن الكمبيوتر أن يتصل بالبك و كل شيئ تمام على البروتس ..و لكن في الحقيقة ( العملي) ... لاشيئ
مع أنني نفذت الدائرة بالضبط..و تحققت من كافة التوصيلات !!!!و غيرت الماكس 232 أكثر من مرة !!!!
هل المشكلة في قيم المكثفات .... الخاصة بالماكس 232
أم هل هناك خطأ شائع يقع بعض الناس فية ....
سؤالي موجة للأساتذة المهندسين الذين لهم سابق خبرة عملية في هذا الموضوع ...و للجميع سالف الشكر و التقدير

[MYM]

إية يا شباب ؟؟ هو الصيام مؤثر لهذة الدرجة .... لا أحد رد علي رغم أن المشاهدات فاقت الـ 15 مشاهدة !!!!
رمضان كريم

[sheimy]

بتجرب عل تست بورد
لو اه

كان بيعمل مشاكل كتير معى
الحل
بى سى بى
ممكن تعملها للمكس بس
عشان تقدر تستغله فى كذا مشروع

[ahmad_s_f]

اقتباس المشاركة الأصلية كتبت بواسطة MYM هل أحد لديه خبرة عملية في توصيل بيك 16F877A بالكمبيوتر عن طريق السيريال بورت .... لأنني صممت دائرة تمكن الكمبيوتر أن يتصل بالبك و كل شيئ تمام على البروتس ..و لكن في الحقيقة ( العملي) ... لاشيئ مع أنني نفذت الدائرة بالضبط..و تحققت من كافة التوصيلات !!!!و غيرت الماكس 232 أكثر من مرة !!!! هل المشكلة في قيم المكثفات .... الخاصة بالماكس 232 أم هل هناك خطأ شائع يقع بعض الناس فية .... سؤالي موجة للأساتذة المهندسين الذين لهم ابق خبرة عملية في هذا الموضوع ...و للجميع سالف الشكر و التقدير

ضع الرسمة الخاصة بتوصيلاتك وياريت لو عرفت تصور دائرتك لربما يتضح منها خطأ معين ..


وفقك الله .

[MYM]

اقتباس المشاركة الأصلية كتبت بواسطة sheimy بتجرب عل تست بورد لو اه كان بيعمل مشاكل كتير معى الحل بى سى بى ممكن تعملها للمكس بس عشان تقدر تستغله فى كذا مشروع

المهندس الكبير ... الشيمي ...
كل عام و أنت بخير و بسلامة ....
بصراحة أنا بجرب على التست بورد كنت حاسس إن الموضوع لن يكون ذي جودة عالية في الأداء خصوصا و إني أعمل على تردد عالي نسبيا 9600 و التست بورد لا يوجد بها لحامات لذلك التوصيل غير جيد في هذة الحالة و لكني قلت أجرب .... بس إنت أكدتلي إن المشكلة بالفعل من التست بورد .... طيب .. مفيش تعليق على قيم المكثفات لأن فية ناس بتقول 20 ميكرو أحسن من 10 ميكرو ... و فية ناس بتقول 1 ميكرو أفضل .... إنت جربت إية ؟؟؟؟
و هل فية رسمة خاصة لهذة الدائرة المستقلة و التي يمكن أستخدامها لأكثر من مشروع خصوصا إذا كنت هستمد طاقة دائرة الماكس من السيريال بورت نفسة ولا نظامها إية دي ... ....؟؟؟

اقتباس المشاركة الأصلية كتبت بواسطة ahmad_s_f ضع الرسمة الخاصة بتوصيلاتك وياريت لو عرفت تصور دائرتك لربما يتضح منها خطأ معين .. وفقك الله .

المهندس الفاضل ... أحمد سمير
بخصوص الدائرة التي إستخدمتها هي الدائرة التقليدية العادية و تحريت أكثر من مرة من توصيلاتها و قيم المكثفات( 1 ميكرو) و قطبية المكثفات و كل شيئ ... و لكن دون جدوى ....

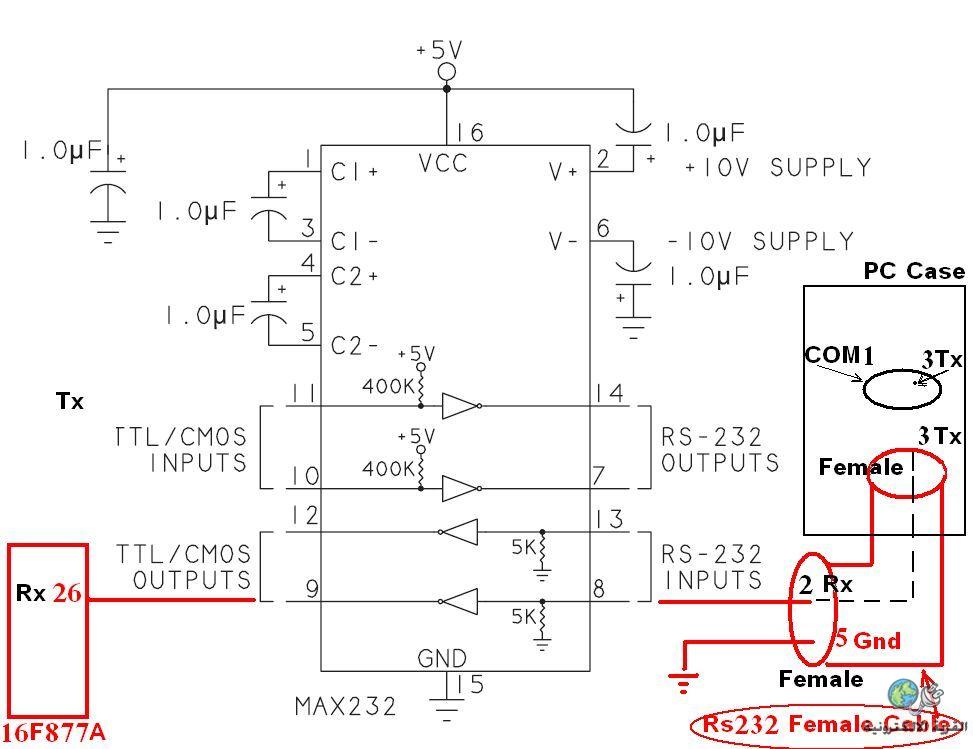

الدائرة التي إستخدمتها هذة هي
لا حظ إن الأرضي الخاص بالجهاز (الكمبيوتر) تم توصيلة مع أرضي الدائرة .... مش كدة صح ولا إية ؟؟؟

[MYM]

إية يا شباب فين المشاركات ؟؟؟؟

[Abdulla873]

السلام عليكم
اخي العزيز, اختيار المتسعات ليس بشيء الهين لكي تسمع كل ما يقال, لان قيم
المتسعات مهمة جدا في هذا الايسي, المتسعات الصحيحة هي اما 1 مايكرو او
0.1 مايكرو فقط بالنسبة للربط الموضح اعلاه.

اربط كل من المرسل والمستلم للكومبيوتر والمايكروكونترولر.
مثال:
http://sites.google.com/site/abdulla...-from-computer

م. عبدالله

[امبراطور2020]

السلام عليكم ورحمة الله تعالى وبركاته

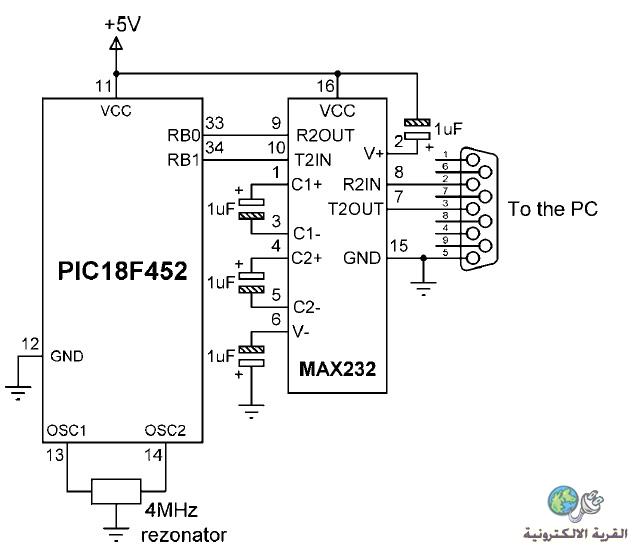

السيركت دايجرام هذه موجودة في كتاب أدفانسد بيك مايكرونترولر بروجيكتس واتمنى أن تفيدك
