توضيحات فى جهاز إندار الليزر

ibrahim hatim · 22-08-2010, 05:39 PM

بسم الله الرحمن الرحيم
رمضان كريم وكل عام وانتم بالف خير

اخوانى الاعزاء

لقد قمت بتنفيذ دائره جهاز الانذار هذا ولكن لدى مشكله فالدئره فى حاله تسليط الليزر على المقاومه الضوئيه يقوم باصدار صوت وحتى فى حاله عدم وجود ضوء الليزر ايضا تصدر الصوت يعنى فى جميع الحالات هى تصدر صوت فارجوا مساعدتى

astra · 22-08-2010, 08:16 PM

أخى لا تؤاخذنى فهذة أول مرة أرى دائرة ألكترونية مرسومة بهذا الشكل فبرجاء مراجعة مصدر هذة الدائرة

ibrahim hatim · 22-08-2010, 08:35 PM

هذه الدائره موجوده هنا بالمنتدى وهذا الرابط الخاص بها

http://www.qariya.com/vb/showthread....E1%E1%ED%D2%D1

astra · 22-08-2010, 08:50 PM

لقد راجعت الرابط وتبين ان الدائرة بداخله مرسومة بطريقة واضحة فدعك من الرسم الاعلى وقم بالتنفيذ من الدائرة المرسومة بالرابط واعتقد اهم نقطة هى تشغيل الدائرة وفتح الضوء ثم التغيير فى قيمة المقاومة المتغيرة حتى تصمت السارينة

ahmed115 · 22-08-2010, 10:50 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ibrahim hatim

بسم الله الرحمن الرحيم
رمضان كريم وكل عام وانتم بالف خير

اخوانى الاعزاء

لقد قمت بتنفيذ دائره جهاز الانذار هذا ولكن لدى مشكله فالدئره فى حاله تسليط الليزر على المقاومه الضوئيه يقوم باصدار صوت وحتى فى حاله عدم وجود ضوء الليزر ايضا تصدر الصوت يعنى فى جميع الحالات هى تصدر صوت فارجوا مساعدتى

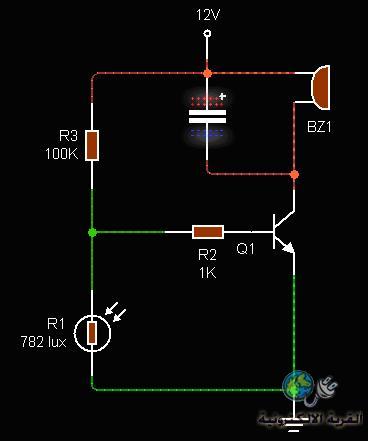

الدائرة ستعمل معك فعلا على طول ليل ونهار نظرا لان مقاومة مجزئ الجهد صغيرة خمسة كيلو بس
لو عاوز تنفذ نفس الدائرة خلى مجزئ الجهد 100 كيلو
او ريح نفسك وحط مقاومة 10 كيلو فوق كفاية

وفى نقطة مهمة فى موضوع الليزر ده

ان ممكن الحرامى يمر ويقطع الشعاع والجرس يشتغل لحظى فقط ويقف ولن تحس به

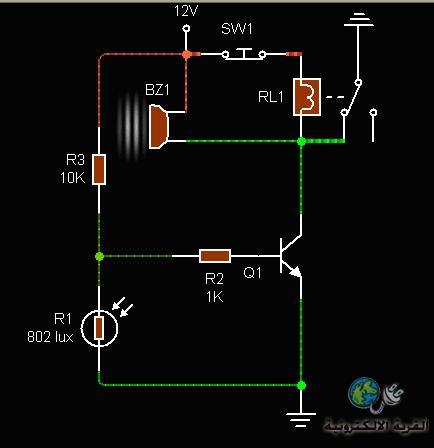

فالاحسن انك تخلى الجرس يشتغل على ريلاى بشرط لو مر الحرامى يشتغل على طول الجرس ولايقف

واى سؤال فى دوائر المقاومة الضوئية انا فى الخدمة
