حل بسيط وعملى لجعل الطرف RA4 يعمل كدخل وخرج دون اى مشاكل

عندما نأتى بـ Pic 16f628a ونريد ان نجعل كل اطرافة تعمل كدخل وخرج نجد مشكلة فى احد اطرافة وهو الطرف RA4 حيث انه يعمل كدخل فقط ولا نستطيع ان نجعله ياخذ اوامر خرج

ولكن هذا غير صحيح فمن اراد ان يجعل هذا الطرف يعمل كدخل وخرج يجب عمل الاتى اولاً نحتاج الى مقاومة Pull Up ( مقاومة رفع )

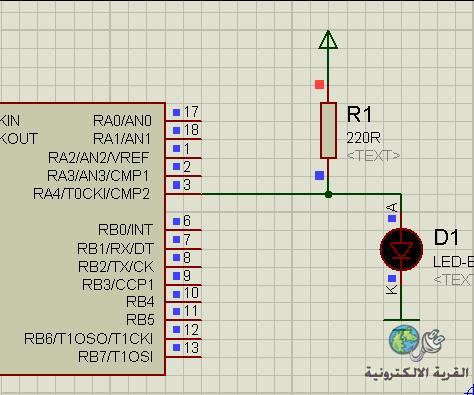

وكيفية توصيل هذه المقاومة كالاتى :_




والكود المستخدم الاتى :-

    void main (){

Loop:

trisa=0;
trisb=0;

porta=0;
portb=0;

delay_ms(1000);

porta=0xff;
portb=0xff;

delay_ms(1000);

goto Loop;

}

وبهذه الطريقة نكون قد استخدمنا 15 ليد وتم اضاءتهم وليس 14 ليد فقط .

ارجو ان تكون قد تم الاستفادة .

[mkks87]

للا سف حلك مش مزبوط باعتقادى لانه البورت فيش عليه اى جهد انتا لما وصلت المقوامة مع الجهد عملت دائرة كاملة راح ضلها شغالة على طول يعنى الليد ولا عمرو راح يطفى

[sheimy]

قم بتوصيل الليد عكسى
وراح تشتغل باذن الله
مجربة

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة mkks87 للا سف حلك مش مزبوط باعتقادى لانه البورت فيش عليه اى جهد انتا لما وصلت المقوامة مع الجهد عملت دائرة كاملة راح ضلها شغالة على طول يعنى الليد ولا عمرو راح يطفى

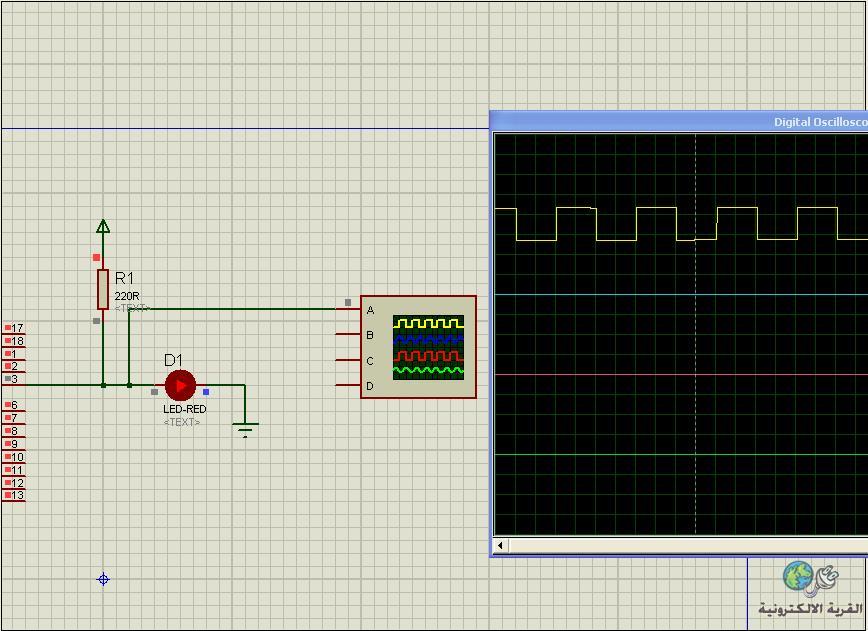

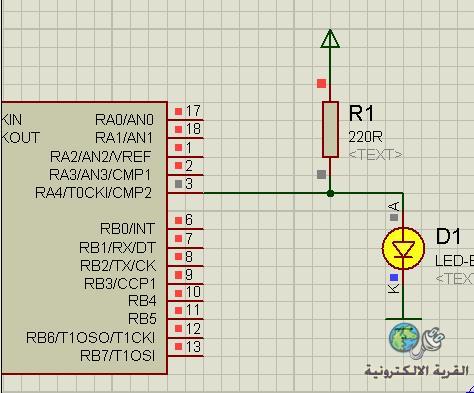

اخى انت ما فهمت الدائرة عندما يكون الجهد المسلط يساوى 0 يوجد فرق جهد على المقاوة ولا يمر تيار الى الليد



وعندما نجله يساوى 1 يكون الطرف لا شئ نهائى يعنى الجهد كله سوف يمر الى المقاومة وبعد ذلك الى الليد فيضئ



واخى للعلم انا عملت بهذه الطريقة فى الحياة العملية وتعمل معى تمام دون احداث اى اخطاء تذكر ارجو منك التجربة بعد ذلك الحكم .


ارجوا انت يكون تم الايضاح

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة sheimy قم بتوصيل الليد عكسى وراح تشتغل باذن الله مجربة

شكراً على مرورك وتوضيح لهذه الطريقة ايضاً وارجو ان تقوم بتجربه الطريقة التى وضعتها

[mkks87]

اعتذر من سوء فهمى يا اخى وانا اسف اذا اتسرعت
والانسان تلميذ فى هذه الدنيا بنتعلم
اسف مرة اخرى
فى امان الله

[mkks87]

طيب ما هو السر فى المدخل هدا ارجو التوضيح فى امان الله

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة mkks87 طيب ما هو السر فى المدخل هدا ارجو التوضيح فى امان الله

السلام عليكم
لا يوجد اي سر .. كل ما هنالك ان الطرف المذكور له خصوصية " الكترونيا"..
اذا تمت برمجته كدخل لامشكل .. لكن اذا برمج كخرج فلا بد من اضافة مقاومة كما شرح لك الاخوة ..
في هذا الموضوع بعض التوضيحات :
http://www.qariya.com/vb/showthread.php?t=70084
