[Ahmed Wahpa]

السلام عليكم ورحمة الله وبركاته
نفعكم الله ونفع بكم الإسلام والمسلمين وجعل لكم من الخير ما يجعله لعباده الصالحين
جزاكم الله خيرًا على هذا المنتدى، ما رأيت مثيلاً لهذا المنتدى الجميل، أوسع الله نفعه وأجزل العلم على رواده وأعضاءه

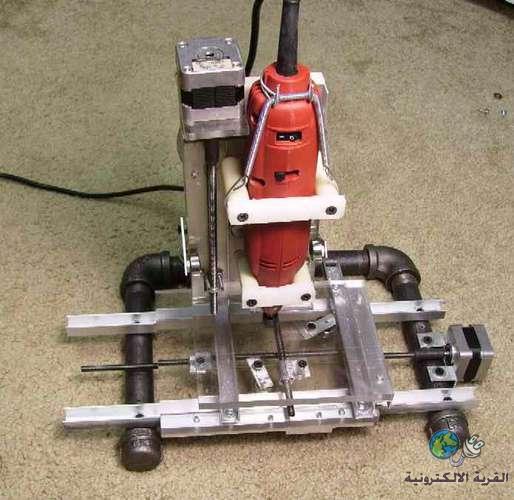

بعد مطالعتي للمواضيع الكثيرة في هذا القسم الجميل، هممت بتطبيق الماكينة المبينة صورتها في هذا الرابط

ولكن طبعًا لا ينل المرء مرادًا إلا بمصاعبه، فأول ما قابلني صراحةً هي الدائرة أو الدرايفير الذي يقوم بتشغيل وربط المحركات الثلاثة بالكمبيوتر، ولكني صادفت دائرة على موقع رام في الرابط أدناه، وثانيًا سعر المحركات.
http://ram-e-shop.com/product_info.p...oducts_id=1514
فتوقفت عن العمل بعد التجهيز شبه الكامل لعمل الماكينة
ولكني كنت أسأل
هل لي أن أشتري ماكينة مثل هذه الماكينة، فحيث إن:
أدائها سيكون أدق مما سأنتج، لأن هذا إنتاج منزلي
شكلها سيكون أفضل، أيضًا لقلة الإمكانيات
السوفتوير سيكون أسهل في التشغيل مما سأنفذ
فهل هناك ماكينات تباع بهذه القدرات البسيطة أو لا، أنا لا أحتاج مساحة عمل كبيرة، كحد أقصى لا تزيد عن 60سم، ولا أحتاجها لعمل شاق، بالكثير على خشب خفيف أو على بلاستيك.
فأرجو منكم النصح والإرشاد، هل أشتري ماكينة جاهزة أم أشرع في عمل الماكينة التي أرفقت صورتها.
أعتذر على الإطالة وجزا الله الجميع خير الجزاء

[king5star]

اخى انا ارشح انك تصنعها بايدك افضل من الشراء بس ان السعر سوف يكون غالى جداً ولا تفكر ان هذه الدائرة المعروضة بمجرد انك تشتريها يصبح لديك الدرايف فلا يد بعدها تقوم توصيلا دائرة الكونفرت للمواتير وحتكلفك فى حدود 50 جنية للموتور الواحد او اصعمل انت دائرة درايف كاملة مكملة تهمل على 3 محركات بمبلغ 120 جنية فقط اما بالنسبة للسوفت فاى سوفت سوف يعمل معك بكفاءة عالية ولا تشغل بالك بهذه التفاصيل الفارغة وقم بعمل المضمون قم بتصنيع التك من معدادت واشياء جيدة سواء بلاستيك او خشب وقم بشراء مواتير جيدة وسوف تحصل على افضل اله دون الشراءة والتكلفة الذائدة

ولو يوجد استفسار قم بدراج رد وانا سوف اتبع موضوعك وجد حل الى مشاكلك ان شاء الله .

بالتوفيق .

[General-ah]

ياباشا انت كده بالصلى على النبي حاجة رائعة وإلى الأمام
عايز تشتري ايه ابحث على النت عن سعر cnc جاهز وهتصرف نظر تماما تماما تماما خالص هههههههه

[Ahmed Wahpa]

جزاك الله خيرًا يا بشمهندس king5star وأيضًا الأخ جنرال
ومعذرة يا king5star أنا ليس لدي الخبرة الكافية لمعرفة أنواع المواتير وأسعارها
وهذه أول مشكلة، ثانيًا بعد قراءتي لكثير من المواضيع لم أفهم مقصدك من الكونفرتر، وغير ذلك أنا عندي دوائر كثيرة جدًا جدًا كلها اسمها "درايفر فور ثري أكسس سي ان سي" ولا أدري أيهما أفضل، فالحمد لله وحده وجزاك الله خيرًا أنك تبنيت الرد على موضوعي المتواضع، فلو تسمح لي أن أثقل عليك في الأسئلة، فقد قلت لي أن أصنع بنفسي دائرة كاملة مكملة، والله الموفق، لا أدري ولا أعرف أين هي هذه الدائرة الكاملة، إن كان عندك فلا تبخل علي بها، وبإذن الله بعد أن أرى ردك القادم سأواتيك بآخر التطورات، وجزاكم الله خيرًا أجمعين

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed Wahpa جزاك الله خيرًا يا بشمهندس king5star وأيضًا الأخ جنرال ومعذرة يا king5star أنا ليس لدي الخبرة الكافية لمعرفة أنواع المواتير وأسعارها وهذه أول مشكلة، ثانيًا بعد قراءتي لكثير من المواضيع لم أفهم مقصدك من الكونفرتر، وغير ذلك أنا عندي دوائر كثيرة جدًا جدًا كلها اسمها "درايفر فور ثري أكسس سي ان سي" ولا أدري أيهما أفضل، فالحمد لله وحده وجزاك الله خيرًا أنك تبنيت الرد على موضوعي المتواضع، فلو تسمح لي أن أثقل عليك في الأسئلة، فقد قلت لي أن أصنع بنفسي دائرة كاملة مكملة، والله الموفق، لا أدري ولا أعرف أين هي هذه الدائرة الكاملة، إن كان عندك فلا تبخل علي بها، وبإذن الله بعد أن أرى ردك القادم سأواتيك بآخر التطورات، وجزاكم الله خيرًا أجمعين

اخى هذه الدائرة هى التى اقصدها بانها تعمل بكفاءة جيدة و هى درايف كامل ( ما كمال إلا لله وحده ) وجميع الاشياء الخاصة بالدائرة موجودة فى هذا الملف .

http://www.mediafire.com/?aknudxb3ta33c6d

[eabueida]

السلام عليكم
أخي الCNC الموضوعة هي TOM CNC والدائرة الخاصة به في نفس اللنك
http://www.instructables.com/id/Easy...lling-Machine/

والدرايفر
http://www.instructables.com/id/Easy...and-Driver-ci/

ملاحظة سعر السي ان سي
للهواه

ارخص حاجة وجدتها حوالى 610 دولار بدون شحن وصيني

وأما الأمريكي حوالي

1200 دولار بدون شحن

وشكرا

والسلام عليكم

[Ahmed Wahpa]

اقتباس المشاركة الأصلية كتبت بواسطة king5star اخى هذه الدائرة هى التى اقصدها بانها تعمل بكفاءة جيدة و هى درايف كامل ( ما كمال إلا لله وحده ) وجميع الاشياء الخاصة بالدائرة موجودة فى هذا الملف . http://www.mediafire.com/?aknudxb3ta33c6d

جزاك الله خيرًا يا بشمهندس
استوعبت الدائرة بفضل الله ولكن هناك نقطتين
النقطة الأولى: ما فائدة الجزء المكتوب عليه DC 12v وأين يوصل
النقطة الثانية: ما الفائدة من الجزء convert power to AC وأين يوصل
أليس من المفترض أن الدائرة تعمل على 12 فولت أصلاً
فمعذرة ما تلك الجزئيتان
والسؤال الآخر: كنت قرأت في بعض مشاكل دائرة شبيهة أنها لا تتحمل محركات تيارها 3 أبير أو أكثر، ولكني أعتقد أن الموسفيت هذا يتحمل حتى 10أمبير حسب الداتا شيت، أليس هذا صحيح
اعذرني على كثرة الأسئلة
أما بالنسبة للمهندس eabueida: فانت كدة جبت المفيد، يعني مش هشتري مش هشتري، ربنا يرزقنا وإياكم، أنا كنت محتاج الدائرة فعلاً، واستفدت منها، وجزاه خيرًا المهندس king5star فقد أرفق لي الدائرة المدمجة، جزاكم الله خيرًا أجمعين

[king5star]

اقتباس المشاركة الأصلية كتبت بواسطة Ahmed Wahpa جزاك الله خيرًا يا بشمهندس استوعبت الدائرة بفضل الله ولكن هناك نقطتين النقطة الأولى: ما فائدة الجزء المكتوب عليه DC 12v وأين يوصل النقطة الثانية: ما الفائدة من الجزء convert power to AC وأين يوصل أليس من المفترض أن الدائرة تعمل على 12 فولت أصلاً فمعذرة ما تلك الجزئيتان والسؤال الآخر: كنت قرأت في بعض مشاكل دائرة شبيهة أنها لا تتحمل محركات تيارها 3 أبير أو أكثر، ولكني أعتقد أن الموسفيت هذا يتحمل حتى 10أمبير حسب الداتا شيت، أليس هذا صحيح اعذرني على كثرة الأسئلة أما بالنسبة للمهندس eabueida: فانت كدة جبت المفيد، يعني مش هشتري مش هشتري، ربنا يرزقنا وإياكم، أنا كنت محتاج الدائرة فعلاً، واستفدت منها، وجزاه خيرًا المهندس king5star فقد أرفق لي الدائرة المدمجة، جزاكم الله خيرًا أجمعين

العفوا يا بشمهندس .

الجزر الذى مكتوب عليه 12DC v هو مثبت جهد لضمان وصول 12 فولت الى الدائرة فقط دون اى زيادة او نقصان اما فائدتها فانت تعلم ان معظم الادبتورات الى موجودة فى السوق ليست دقيقة وهذا الجزء للامان فقط كما انه ليس موجود فى الدائرة المطبوعة فقد قام بالاستغناء عنة لان هذه الدائرة تتحمل حتى 30 فولت دون احداث اى تلف اى بمعنى هذا من الممكن ان توصل موتور جهدة 25 فولت دون تغير اى شئ فى الدائرة .

اما الجزء الثانى فهو ليس AC انما هو دائرة زنير لتخفيض الجهد من 12 فولت او اى كانت قيمة الجهد الى 6 فولت لتتناسب مع دخل الاى سيهات الى بالدائرة .

اما بالنسبة للسئال الاخير فاكلام الذى قلته صحيح لذلك انا افضل استخدام هذا الاى سى ليتحمل كافة انواع المواتير الذى تريد توصيلها دون احداث اى تلاف فى الدائرة .


والله الموفق .
