ha طلب دارة قراءة ملفات الصوت من الفلاشة Twitter FaceBook Google+



السلام عليكم


اطلب منكم دارة قراءة ملفات الصوت من الفلاشة مع اظهار اسم الاغنية يطلع منها مكان لتوصيل البفلات و السماعات

و شكرا

اعلانات

abnidal
:: مهندس متميز ::
تاريخ التسجيل: Nov 2006
الدولة: مصر
المشاركات: 384
نشاط [ abnidal ]
قوة السمعة:0
قديم 05-08-2010, 10:54 AM المشاركة 2
افتراضي السلا


والله بودي ان اساعد لكني ما زلت بيعد كل البعد عن هكذا طلب فسامحني ! ! !

ولا حتى نظري ! !

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية 5282
5282
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2008
الدولة: مصر- الاسكندرية
المشاركات: 1,630
نشاط [ 5282 ]
قوة السمعة:112
قديم 05-08-2010, 11:38 AM المشاركة 3
افتراضي


السلام عليكم


اطلب منكم دارة قراءة ملفات الصوت من الفلاشة مع اظهار اسم الاغنية يطلع منها مكان لتوصيل البفلات و السماعات

و شكرا

للأسف طلبك صعب التنفيذ لسبب واحد انك لن تجد القطع متوفرة الا فى حالة ان تقوم انت بتصميم الدائرة وفقا لأمكانياتك

عالعموم ليك هذة الدائرة

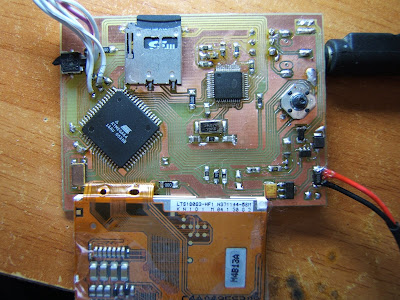

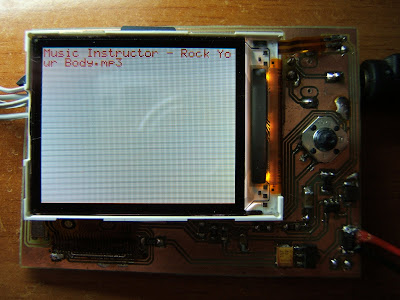

صورة البوردة




الرابط

http://digitalelectronicsandprogrami...1011a-and.html

وأى استفسار


التعديل الأخير تم بواسطة : 5282 بتاريخ 05-08-2010 الساعة 11:44 AM

asto
:: عضو ::
تاريخ التسجيل: Jul 2010
المشاركات: 788
نشاط [ asto ]
قوة السمعة:0
قديم 05-08-2010, 03:41 PM المشاركة 4
افتراضي


الصورة الدارة غير ظاهرة يا أخ 5282 يرجى اعادة رفعها ووضعها في موضوعي


الصورة الرمزية 5282
5282
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2008
الدولة: مصر- الاسكندرية
المشاركات: 1,630
نشاط [ 5282 ]
قوة السمعة:112
قديم 05-08-2010, 07:06 PM المشاركة 5
افتراضي


الصورة الدارة غير ظاهرة يا أخ 5282 يرجى اعادة رفعها ووضعها في موضوعي
الدائرة والشرح موجودة فى الرابط الذى وضعتة فى المشاركة السابقة


الصورة الرمزية ahmad_s_f
ahmad_s_f
:: المهندس/ أحمد سمير فايد ::
تاريخ التسجيل: Jun 2006
الدولة: سائح في ارض الله
المشاركات: 725
نشاط [ ahmad_s_f ]
قوة السمعة:80
قديم 06-08-2010, 12:55 AM المشاركة 6
افتراضي هدية لأخي الحبيب 5282 وللجميع .


من يومين بالضبط وجدت رابط غير عادي ..


قمة في التميز .


وأهديه للأخ الحبيب 5282 وللأخ السائل . ( أرجو أن تستفيدوا منه )


http://www.sfcompiler.co.uk/wiki/pmw...SDMMCWavPlayer


علما أنه لتفهم الكود جيدا يجب عليك أن تفهم التكوين البنائي للملف wav

وستجد شرح ممتاز في هذا الرابط
https://ccrma.stanford.edu/courses/4...ts/WaveFormat/

فكرة المشروع باختصار أن الملف الصوتي يتم تخزينه على SD CARD كالموجود في أجهزة الموبايل أو الكاميرات أو ... إلخ .

ويتم في البداية التأكد من نوع الملف حيث لابد أن يكون بمواصفات معينة 8BITS مثلا .

ثم بعد ذلك يتم قراءة الملف الصوتي واخراجه عن طريق R/2R LADDER والتي من خلالها نستطيع اخراج جهد تماثلي ( ANALOG ) من جهد DIGITAL وطبعا الصوت ليس DIGITAL بل ANALOG . ثم بعد ذلك يمر على FILTER للتنقية .

هذا المشروع هو أروع ما رأيت في مجال جعل البك يقرأ ملف صوت حيث يتمتاز ببساطة الدائرة وامكانية جعل المساحة كبيرة جدا وهو مكتوب بإحدى لغات البيزك تسمى Swordfish قم بفهم الكود ثم اكتبه بأي لغة تشاء .

بالنسبة لي أحاول تطوير المشروع لجعله يقرأ ملفات ذات جودة أعلى 32BIT أو أكثر ولكن لا أعتقد أنني سأستطيع وضع المشروع في الأيام القادمة لانشغالي بأشياء أخرى كالعمل والدورة التي أقدمها ..

تمنياتي لكم بالفائدة .. ولا تنسونا من دعواتكم



صورة المشروع



رزقنا الله وإياكم العلم النافع والعمل الصالح .

والسلام عليكم ورحمة الله وبركاته


الصورة الرمزية 5282
5282
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2008
الدولة: مصر- الاسكندرية
المشاركات: 1,630
نشاط [ 5282 ]
قوة السمعة:112
قديم 06-08-2010, 07:54 AM المشاركة 7
افتراضي


وفقك الله يامهندس سمير على ما تبذلة فى المنتدى من شروحات وتوضيحات ومساعدات فانت متميز

اولا اذا كنتم تريدون بناء اى دائرة تعتمد على الملفات كتشغيل صور او صوت ....

فلا غنى عن هذا البرنامج winhex



فتستطيع فتح اى ملف بصيغة ال hex وترى محتواة الداخلى وتفهم من موقع مثل wiki
او اى موقع اخر بنية الملف مثلا العنوان 0 يحتوى على نوع الصورة والعنوان كذا يحتوى على كذا حتى تستطيع تشغيلة داخل الميكرو


بالنسبة للصوت عالى الدقة اعتقد من الافضل استخدام audio codec chip
فانت تدخلها الصوت باحد البروتوكولات المعروفة وهى تخرج لك صوت استيريو عالى الوضوح

يمكنك استخراج هذة الايسى من المذربورد ولكن لااعلم عن مدى صعوبة التعامل مع هذة ال chip التى بداخل المذربورد.
