[ahmed-1a]

السلام عليكم ،،،

لقد جربت أكثر من بك نفس النوع وكانت الرجل رقم RA4 لا تعمل ، حيث إذا وصلت ليد بهذا الطرف لا يعمل ، فهل من أحد واجه المشكلة من قبل وكيف حلها ....؟؟؟؟؟؟؟؟؟

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed-1a السلام عليكم ،،، لقد جربت أكثر من بك نفس النوع وكانت الرجل رقم RA4 لا تعمل ، حيث إذا وصلت ليد بهذا الطرف لا يعمل ، فهل من أحد واجه المشكلة من قبل وكيف حلها ....؟؟؟؟؟؟؟؟؟

وعليكم السلام
أخي أحمد .. الطرف RA4 له خصوصية عندما يبرمج كخرج (OUT)
الطرف المذكور من النوع open drain output
لذلك فهو لا يخرج أي جهد الا إذا أضفت له مقاومة Pull up resistor بقيمة 10 كيلو كمثال.

[زكي شاكر]

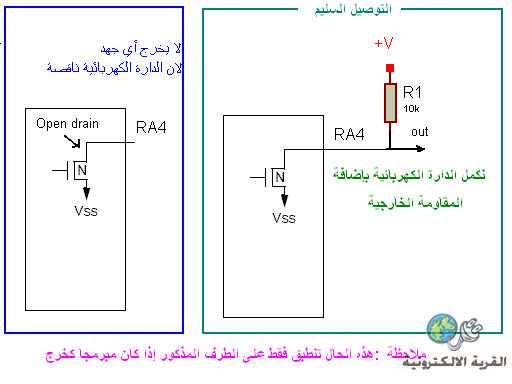

الصورة التالية توضح مثالا عن المقاومة الضرورية:

[حيدر علاج حسن]

اتذكر كلمة للمهندس احمد سمير قال فيها ان نتجنب استخدام هذا الطرف كخرج . اما استخدامه كدخل فليس فيه اي مشكلة .
شكرا لك استاذ زكي على هذه الاضافة الجميلة

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اتذكر كلمة للمهندس احمد سمير قال فيها ان نتجنب استخدام هذا الطرف كخرج . اما استخدامه كدخل فليس فيه اي مشكلة .

يكفي ان نفهم طبيعته ونستفيد منه .. فقط نضيف مقاومة كما بالصورة في المشاركة 3.
والجدير بالذكر ان الخصوصية لا تقتصر على المتحكم المذكور بل نجدها في العائلة 16F على الاقل تلك المشهورة بيننا هواة ومحترفين ..

[ahmed-1a]

شكرا لك استاذ زكي ، واستاذ حيدر .......

[زكي شاكر]

العفو اخي أحمد وأخي حيدر .. الداتا شيت ضخم وهذه جزئيات لا نتغلب عليها الا بالتعاون والتكامل فيما بيننا.

[ahmed-1a]

عفوا استاذ زكي شاكر الطرف لم يعمل....!!!
