[diaeldeen]

السلام عليكم
ارجو المساعدة فى كود mikroc
لعمل تحويل من الديجتال الى انالوج باستخدام pic 16f84a

[mhmd.sh89]

اخي في ال16f84a لا يوجد ADC ،بل موجود في 877A

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة diaeldeen السلام عليكم ارجو المساعدة فى كود mikroc لعمل تحويل من الديجتال الى انالوج باستخدام pic 16f84a

وعليكم السلام
على حد علمي لا يوجد اي PIC يتوفر على محول ديجتال/أنالوج .(.على الاقل بالنسبة للفئة PIC16)..

[Abdulla873]

نعم هذا صحيح يا اخ وزكي, diaeldeen يجب ان تشتري احد ايسيات ال DAC
مثلا DAC0800

عبدالله

[eabueida]

السلام عليكم

أخي ممكن تستخدم ما قاله الأخوة
وايضا Resistor ladder network

والسلام عليكم

[diaeldeen]

السلام عليكم
وشكرا على كل الردود الطيبة
انا اعلم جيدا ان pic16f84a لايوجدبة خرج انالوج
ولاكن الفكرة بسيطة

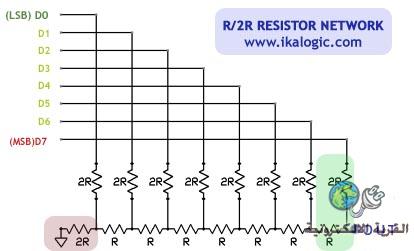

مثلا استخدام البورت b ليحقق خرج على اطرافة وتوصيلة بمجموعة مقاومات
مثال

http://upload.qariya.info/images/qariya-33cf58f69e.jpg

[Abdulla873]

ههههه, اذا كنت تعرف لماذا تسال؟؟؟؟
اخي العزيز نحن نعرف طرق التحويل سواء كانت باستخدام المقاومات مثل ال R-2R
او ال Weighted Resistor او باستخدام ايسيات التحويل والتي تعتبر ادق وافضل
طريقة في التحويل.
بالنسبة الى الكود كل ما عليك هو فقط ارسال المعلومات المراد تحويلها الى ال
PORTB حيث سوف تستلم هناك وتحول الى Analog

عبدالله

[زكي شاكر]

ملخص بسيط لما جاء في مداخلات الاخوة الكرام ..ربما يفيد من لا يعرف :
1/ البيك لا يتوفر على مبدل ديجيتال / أنالوج
2/ لابد من اضافة مبدل خارجي الى منفذ المتحكم سواء :
متكاملة متخصصة او
شبكة مقاومات R2R إذا كانت الدقة الكبيرة غير مطلوبة
