[أبو أوآب]

عندي مشكلة في ماكينة تصوير ريكو 4622 وهي ان الماكينة عاملة E-5 أرجو الإفادة

[Ghost 2003]

بسم الله الرحمن الرحيم


أهلا بكل اهلينا السودانيين


تفضل يا أخي طلبك

العطل الذي ظهر لك E5 يكون في وحدة السخان اقراء كتيب الصيانة الذي يسمي Service Manual

تجد برنامج تفتيح الورقة للموديل المشابه لموديلك FT4622 في كتب الصيانة Service Manual

لتحميل الكتيب

http://eserviceinfo.com/downloadsm/3...oh_FT4622.html

ثم اضغط علي زر Download >> To download the file, please, click here ! << Download eServiceInfo Context Help

أو من هنا للبحث عن كتاب أخر

http://eserviceinfo.com/index.php?pa...1&what=search2

[Ghost 2003]

• حساس الحرارة المسمي Thermistor بالثرمستور معيبة
• أو قاطع الكهرباء في حالة زيادة درجة الحرارة المسمي Thermostat

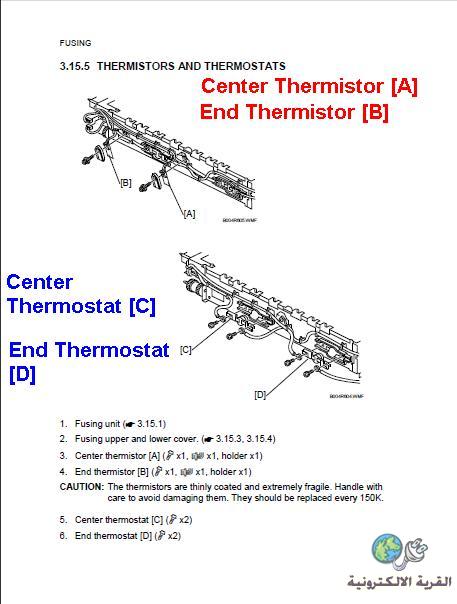

صورة توضيحية



حل مشاكل عطل السخان للعائلة الافيشيو Aficio


http://www.qariya.com/vb/showthread.php?t=56676

وبعد اصلاح العيب يجب الدخول علي السيرفيس Copy SP ووضع الكود للازالة العيب بعد الاصلاح في خانة SP Direct والكود المختصر هو SP7807001#
ثم الضغط علي زر Execute

وفي حالة الماكينات القديمة لا بد ان تضغط علي زرين معاً الزر
الأول هو زر Photo/Text
الزر الثاني هو 1
قبل الضغط علي رمز الشبكاك [ # ]
ثم الضغط علي زر Execute

الكود المختصر هو

°7-807-001 - SC Counter Clear †

[ashefsamy]

اخى Ghost 2003 الالة 4622 ليست الة افيشيو ولكنها الة فونكس وتذكر اخى ان جميع الالات الافيشيو لا تعطى كود او خطاء E-5 اعتذر عن هذا التعقيب لائنى احب ان تكون الاجابة بتعرف او لا تعرف وليست المواضيع بعدد الاجابات اخى نحن لسن فى مسابقة المهم ان تكون المعلومة بقدر الامكان اقرب الى الصح وليست تخمين لااصلاح العطل واليك اخى طريقة الاصلاح :

اصلاح عطل E-5

1-اضغط على الزر الاصفر .

2-ادخل الرقم 107

3-اضغط على الزر الاحمر واستمر بالضعط على الزر الاحمر لمدة 4 ثوانى تقريبا حتى تجد رقم (1) فى العداد انتقل الى الجهة الاخرى .

4_ادخل رقم 5

5-اضغط على زر #/R

6-ادخل الارقام( 8) ثم (1) ثم ( 0 )

7-اضغط على زر #/R

8-اطفىء الالة ثم اعد تشغيلها مرة اخرى اذا عملت الالةبكفاءة فمعنى ذلك انة كان هناك خلل فى درجة حرارة السخان ولكن اذا فعلت ذلك كلة خطوة بخطوة وبعد اعادة التشغيل بثوانى ظهر نفس الكود E-5 اليك الحل :

معنى ظهور الكود مرة اخر بعد عمل الاجراءات السابقة وبعد اغلاق الالة وتشغيلها ان السخان لا يصل الية الفولت الازم لكى يعملا لمبتين السخان الموجودين داخل رول السخان العلوى وذلك بسبب تلف الثرموفيوز الموصل مع لمبتى السخان :

اخى اتبع الخطوات الاتية :

1- اخرج السخان من داخل الالة .

2- انظر اعلى السخان سوف تجدة جزئين مربوطين مع بعضهما باربعة مسامير اثنين من الداخل واثنين من الخارج

3-قم بفك الاربعة مسامير التى تربط الجزء العلوى بالسخان بالجزء السفلى بالسخان

4-خذ الجزء العلوى للخارج

5- ضعة على المنضدى (ترابيزة )

6-اجعل رول السخان الى اعلى اى سطح السخان البلاستيك على الترابيزة

7-سوف تجد رول سخان ومن الجهتين رولمان بلى من كل جهة انظر بعينيك سوف تجد اظافر سخان معلقة على جريدة حديد بمسمارين قم بحل الجريدة الحاملة لااظافر السخان وذلك بفك المسمارين احدهما فى منتصف الجريدة الحديد تقريبا والمسمار الاخر على حرف الجريدة

8-بعد حل الجريدة القى نظرة اسفل رول السخان اى المكان الموجود اسفل رول السخان وامام الجريدة الحديد سوف تجد مسمارين على الشمال ومسمارين بجوارهم على اليمين قم بعمل قصر اى توصيل سلكة شعر بين اول مسمارين
بعد عمل القصر على المسمارين اللى على الشمال اعد مسطرة الاظافر مرة اخرى وقم بربطها من خلال المسمارين ثم قم بوضع الجزء الذى لديك على الجزء الموجود فى الالة وضع الجزئين فوق بعضهما وقم بربط الاربعة مسامير التى قمت بفكهم اول الامر ثم ادخل السخان ولكن اخى اعلم بعد عمل هذا كلة قم بعد ذلك بعمل الخطوات التى ذكرتها فى اول حديثى وانا تحت امرك .

[thebigmaster]

في حاجه بسيطه حضرتك نسيتها يا باشمهندسنا الكبير اشرف سامي...لما بيحصل كود بيظهر رقم مع حرف eبيكون الرقم الكبير في الكود بمعنى انو بيكون رقم خانه المئات وبالضغط على زر الشباك # او شباك ونجمه الاتنين مع بعض #* بيظهر باقي ارقام الكود يعني مثلا لو الاخ ابو اوآب ضغط على زر الشباك وطلع معاه رقم 48 هنضيف معاه الرقم الاول هيبقى 548 وده معناه ان السخان مش في وضعو الطبيعي وهكذا...بس مش فاكر بالتحديد هل نضغط على شباك بس ولا شباك ونجمه لاني بقالي كتير جدا ماشتغلتش في الفونكس ...وشكرا لشرحك المستفيض ده يا باشمهندس اشرف وشفاك الله واتم عليك نعمه
