العارضات بشاشة انبوب أشعة المهبط PC CRT Monitor
الشاشة CRT

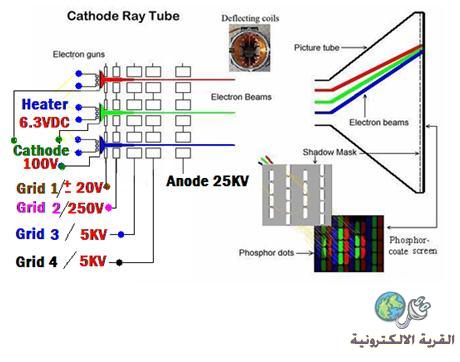

Cathode Ray Tube CRT
الشاشة عبارة عن انتفاخ زجاجي مفرغ من الهواء
يكون في بدايته من الخلف المدفع الإلكتروني Electron gun
تقوم الفتيلة والتي تعمل على جهد 6.3V/DC بتسخين الكاثود الذي طلي بمادة مشعة للإلكترونات فتبدأ الإلكترونات بالانتشار حول الكاثود متنافرة ومبتعدة عنه
تواجه هذه الإلكترونات السالبة الشحنة الشبكة الحاكمة والتي جهدها ً بين ناقص وزائد 20 فولت وهذه الشبكة والتي تسمى الحاكمة G1 ذات تأثير مباشر على عدد الإلكترونات المنبعثة من الكاثود
ويلاحظ في شاشة CRT أنه لو تم تحرير الكاثود وعدم تعويضه بالإلكترونات التي فقدها فسوف تتكون عليه شحنة موجبة جهدها في حال صلاحية الشاشة 200V
الإلكترونات هذه بطيئة ولا يمكنها الوصول لسطح الشاشة لذا يستخدم لوح آخر يتلو الشبكة الحاكمة ويسمى
لوح التسارع G2 وحدود جهده الموجب من 100 إلى 300V ووظيفته سحب الإلكترونات وتسريعها وهي مازالت مبعثرة
وتمر هذه الإلكترونات خلال جهد كهربي موجب وعالي يصل لأكثر من 3000V FOCUS وهو لوح الشبكة رقم G3 ولاحظ هنا أن هذه الإلكترونات مسرعة فيؤثر هذه الجهد FOCUS في عرض حزمة الشعاع الإلكتروني فإما أن يجعله دقيقاً جداً أو سميكاً حسب الجهد المسلط على G3 .
تحتوي بعض الشاشات على لوح شبكة رابعة G4 وهذا اللوح ديناميكي (متفاعل) مع موقع الشعاع الإلكتروني ويتم التحكم بكثافة الشعاع آلياً
يقوم اللوح النهائي المصعد Anode بجذب هذه الإلكترونات بسرعة وتوصيلها لسطح الشاشة حتى تصطدم في النقاط الفسفورية الملونة علي سطح الشاشة فيتسبب في إضاءتها
تنطلق ثلاثة أشعة من الإلكترونات متجهة لسطح الشاشة ولضمان وصول كل شعاع لمكانه المخصص وضع في الطريق حاجب الظل SHADOW MASKE والظل هو الهالة التي تكون حول الشعاع الإلكتروني حيث تمر الأشعة الثلاثة من نقطة واحدة من الحاجب مقابل كل ثلاث نقاط على سطح الشاشة وبطبيعة الحال لو لم تكن هذه الأشعة مسرعة لاختلطت ببعض
يصنع حاجب الظل من سبيكة غالبيتها من الحديد المطاوع بحيث يكون معامل تمددها مساوي لمعامل تمدد الزجاج ومن عيوب هذا الحاجب تأثره بالمغناطيسية الأرضية أو أية مغناطيسية أخرى لذا يوضع حول الشاشة ملفاً من السلك المعزول ويمرر به تياراً كهربياً متغيراً يؤخذ من جهد العموم 220VAC ويعمل هذا الملف بشكل آلي مع بداية كل تشغيل للشاشة وكذلك بآلية تكون أحياناً في متناول المستخدم
وطبعاً لو تركت خطوط الأشعة الثلاثة بدون حرف مدروس لها لأصبحت نقطة مضيئة في مركز الشاشة لذا تستخدم ملفات الانحراف لحرف هذا الشعاع كما في الشكل العلوي
دراسة لإحدى عارضات monitor الحاسوب CRT
مونيتور monitor LG Flatron 775FT 17 inch (Flat Slot Mask)
ملاحظة: CRT=cathode ray tube للدلالة على الشكل الإجمالي للشاشة
و CDT=color display tube للدلالة على سطح المشاهدة

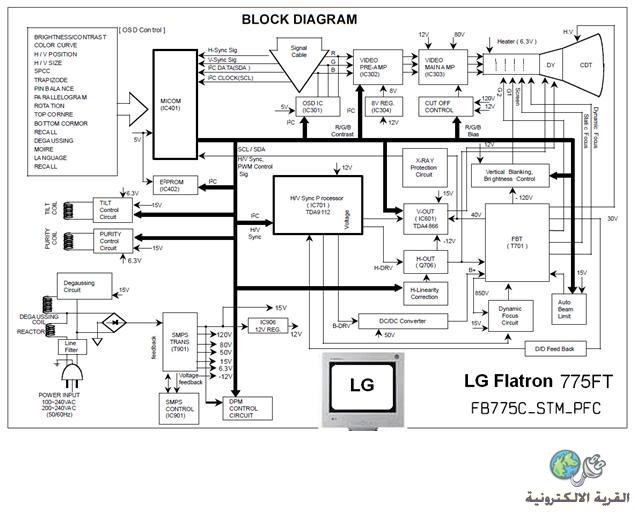

رسم بياني بالمربعات BLOCK DIAGRAM

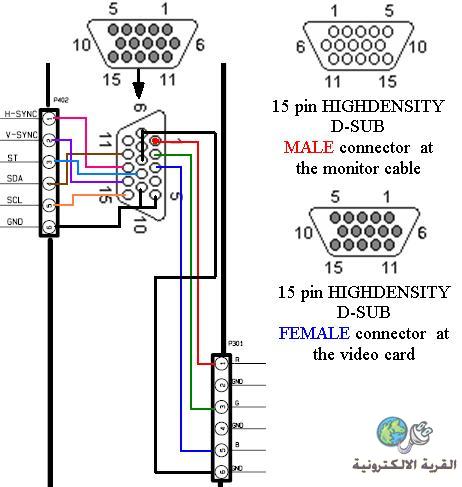

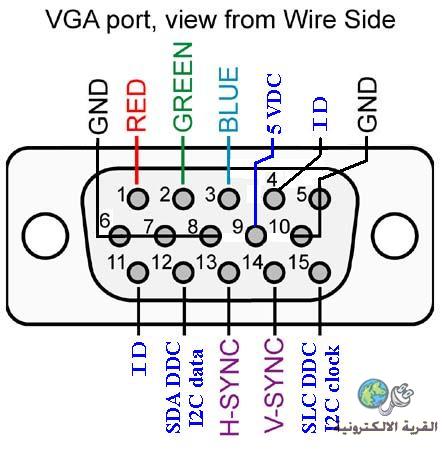

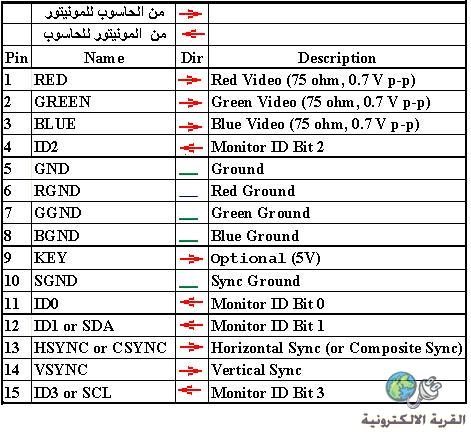

كابل الاشارة Signal Cable
ووظيفته توصيل الإشارات المختلفة من جهاز الحاسوب للعارض monitor حيث تقسم إشاراته في طريقين رئيسيين أحدهما يحمل إشارة الصورة VIDEO والثاني لإشارات التزامن والتحكم
وحدة التغذية المفتاحية SMPS Switch Mode Power Supply
ووظيفتها تحويل جهد التغذية العمومي 110 أو 220 فولت AC إلى جهود مختلفة ومناسبة لتشغيل دوائر المونيتور
وحدة التحكم المركزية MICOM
وهي تتحكم بجميع عمليات جهاز المونيتور كتحكم التشغيل والإطفاء والإضاءة والبريق ومساحة العرض ..إلخ
وحدة الذاكرة EEPROM
وظيفتها حفظ معلومات الضبط للإشارات السابقة في MICOM

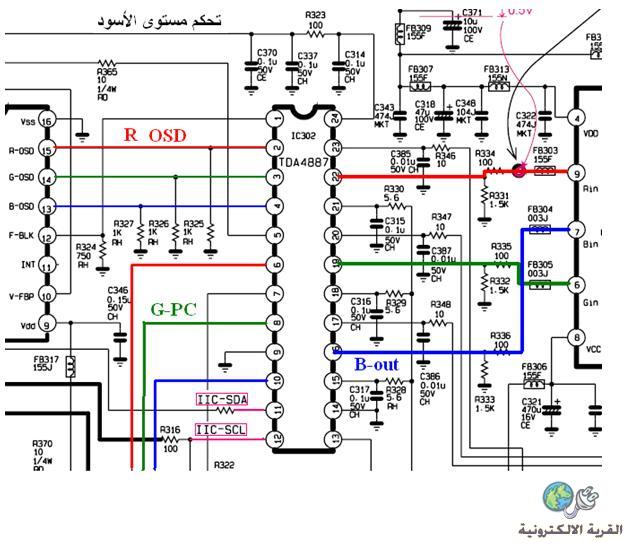

مكبر اشارة فيديو أولي Video Pre-Amp

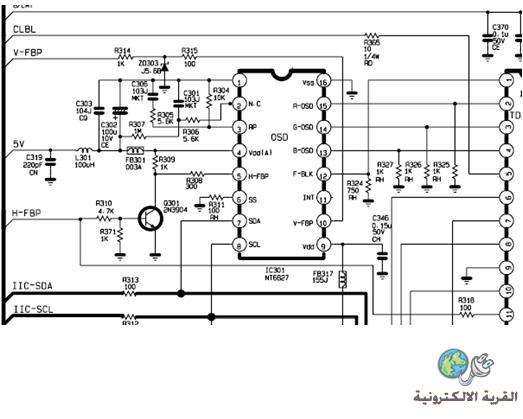

ووظيفته استقبال اشارة الصورة من ال PC وتكبير تيارها بالحد الكافي لتسليمها لمكبرات RGB وكذلك إضافة إشارة OSD عليها.
مكبر اشارة خرج الصورة Video Mane Amp
ووظيفته تكبير اشارة الصورة وتسليمها للشاشة CRT
تحكم الانحراف الأفقي والرأسي H/V Sync Processor
وهي المسئولة عن توليد نبضات الأفقي ومزامنتها مع الإشارة القادمة من PC وكذلك مذبذب الرأسي ومزامنته مع إشارة PC
تردد الافقي: Horizontal : 30 ~ 70 kHz
تردد الرأسي: Vertical : 50 ~ 160 Hz
وحدة الإخراج الرأسي V-OUT
ووظيفتها تكبير إشارة الرأسي المتزامنة وتغذيتها لملفات الانحراف الرأسي
مكبر إشارة الأفقي H-OUT
ووظيفته تكبير إشارة الأفقي المتزامنة وتغذيتها لمحول الإرتداد FBT وكذلك تغذية ملفات الانحراف الأفقي
محول الارتداد FBT

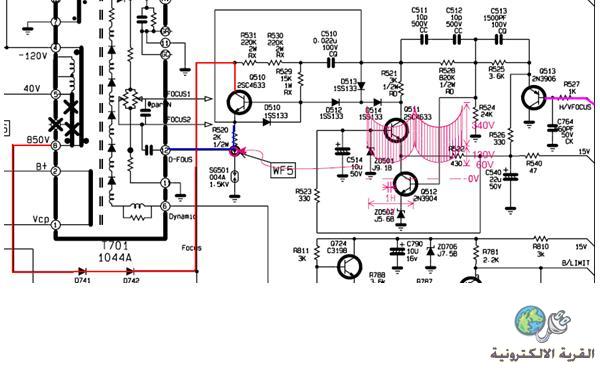

يقوم على نظرية الارتداد منتجاً الجهد العالي جداً 25KV لتغذيتها لمصعد الشاشة CRT بالإضافة لإنتاج جهود RGB و Static Focus و Dynamic Focusو Screen و G2 بالإضافة إلى جهود وإشارات مختلفة

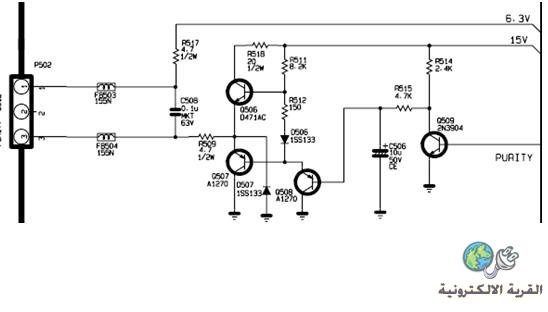

دائرة ملفات إزالة المغنطة Degaussing Circuit
يمر بها تيار العموم المتردد AC لتزيل أية مغنطة على حاجب الظل SHADOW MASKE عند بداية كل تشغيل
بالإضافة إلى العديد من الدوائر الفرعية مثل دائرة تحويل DC/DC ودائرة تحكم الشعاع Auto Beam Limit
وغيرها من الدوائر الهامة وسيأتي ذكرها إن شاء الله عند دراسة مخطط الصيانة
رفع الغطاء الخلفي للمونيتور
نفكر فيما هو متوقع مواجهته عندما نرفع الغطاء الخلفي BACK COVER لجهاز المونيتور فنظرة هنا يمكنها التوضيح
تنظف طاولة العمل من كل ما عليها من عدد أو أية أجزاء معدنية وحتى بلاستيكية
يفرش على طاولة العمل خرقة من القماش الكثيف والناعم
ويوضع وجه جهاز المونيتور (سطح الشاشة) على الطاولة فوق القماش وينزع قابس الكهرباء

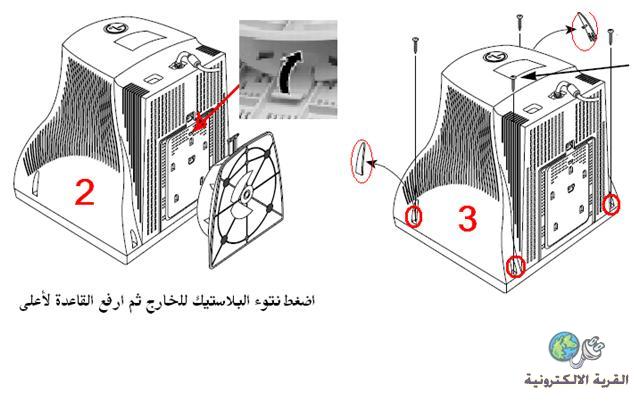

ارفع قاعدة الإمالة الدوارة TILT/SWIVEL عن طريق الضغط على المزلاج البلاستيكي ورفعها لأعلى.
فك قطع بلاستيك الديكور التي تغطي البراغي ومن ثم فك البراغي مستخدماً دائماً مفك مربع مناسب للبراغي

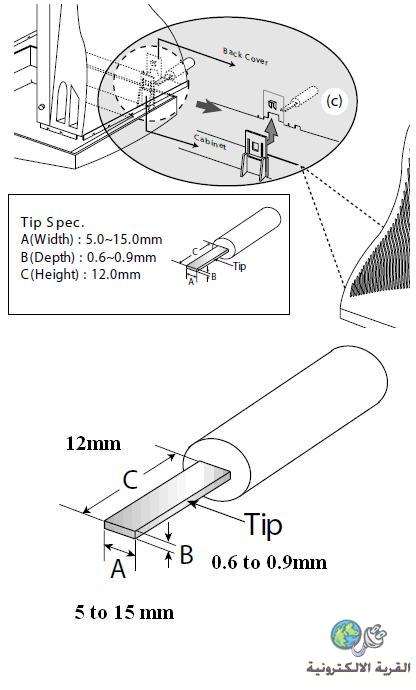

حرر الغطاء الخلفي من أسفل وفي الغالب ستجده معقوداً من أعلى بمشبك لذا يتوجب الضغط من أعلى على البلاستيك الثابت لتحريره أو قد تستخدم مفك خاص ثم اسحب الغطاء الخارجي برفق.

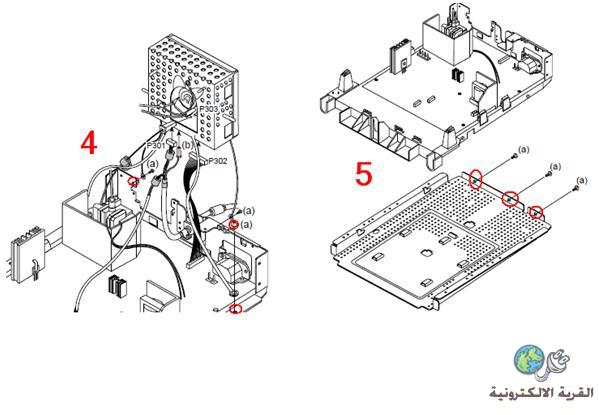

لا يوجد الكثير لعمله عند رفع الغطاء الخارجي وغالباً ما يلزم تحرير الشاسيه الرئيسي للمونيتور

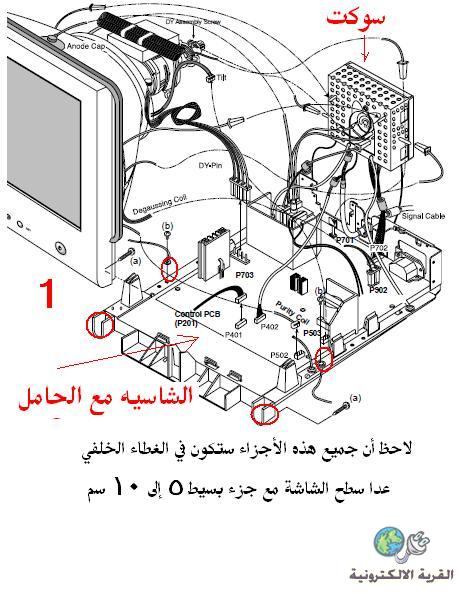

شاهد في الصورة العلوية (1)أن العديد من مشابك الوصلات الأرضية والكوابل بحاجة للفك وكذلك سوكت الشاشة والذي يلزمه المزيد من الحرص عند سحبه للخلف برفق وحذر تامين.

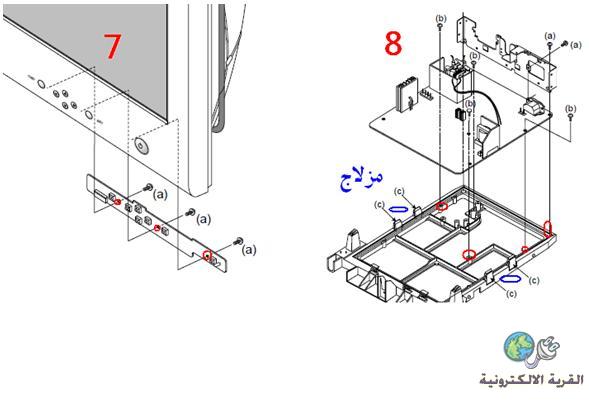

تابع تحرير الشاسيه من قاعدته المعدنية ولا يزال في إطاره البلاستيكي وفي الصورة السفلية تحريره
احصر جميع متكاملات الجهاز في جدول وابحث عنها في الموقع http://www.alldatasheet.com/ لتتعرف أكثر على المونيتور
اتبع المخطط المرفق لمتابعة هذا العرض
عرض عام لدوائر تشغيل المونيتور

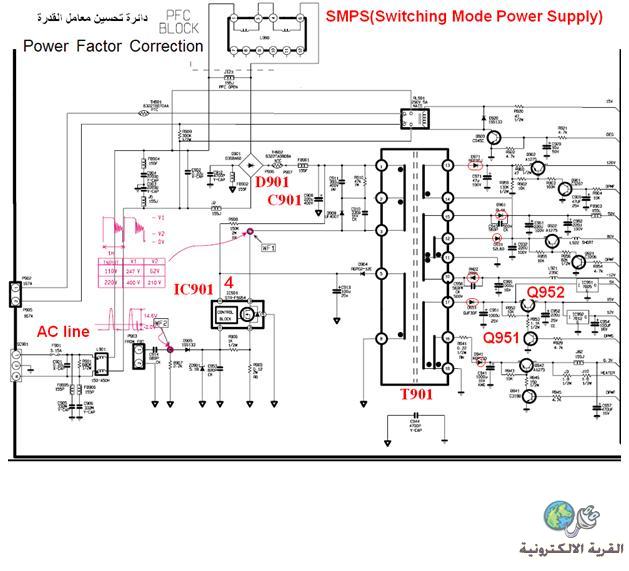

1- دائرة التغذية SMPS(Switching Mode Power Supply)
عندما يصل الجهد الكهربي الرئيسي AC line يتم توحيده بالقنطرة D901 وتنعيمه بالمكثف C901
تقوم IC901 ببدء العمل وتوليد نبضات متقطعة switching pulses في ملفات الابتدائي لمحول التقطيع T901
تنتقل النبضات من الملف الابتدائي للمحول إلى الملف الثانوي على شكل جهد كهربي والذي تعتمد قيمته على نسبة عدد اللفات بين الابتدائي والثانوي , وتقوم الثنائيات D991,D941,D931,D951,D961,D971 بتقويمه .
2- دائرة الحماية من ارتفاع الجهد Over Voltage Protection Circuit
عندا يرتفع الجهد على الطرف (4) لأكثر من 22.5 فولت في متكاملة التقطيع IC901 فإن جميع مخارج وحدة التغذية تعمل على جهد متدني جداً.

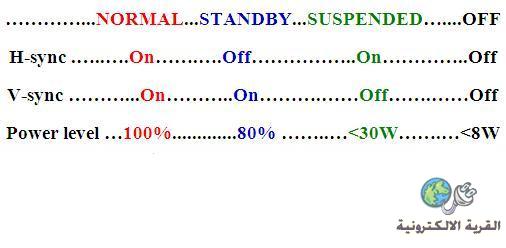

3- دائرة إدارة الطاقة Display Power Management Circuit
وضع الانتظار Stand-by ووضع التعليق Suspend mode وتعمل هذه الدائرة ألياً عند فقد إشارة الرأسي أو إشارة الأفقي من المصدر فيصبح الترانزستورين Q951 و Q952 في الوضع OFF فيصبح خرج البور في هذه الحالة دون ال15W
وضع الإطفاء OFF mode ويذهب إليه الجهاز عند فقد كلا إشارتي الرأسي والأفقي السابقتين وتصبح قدرة خرج البور 5Watts فقط.

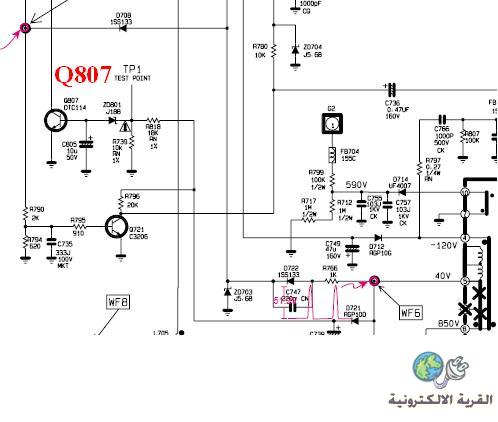

4- دائرة الحماية من ارتفاع الجهد العالي X-ray Protection Circuit

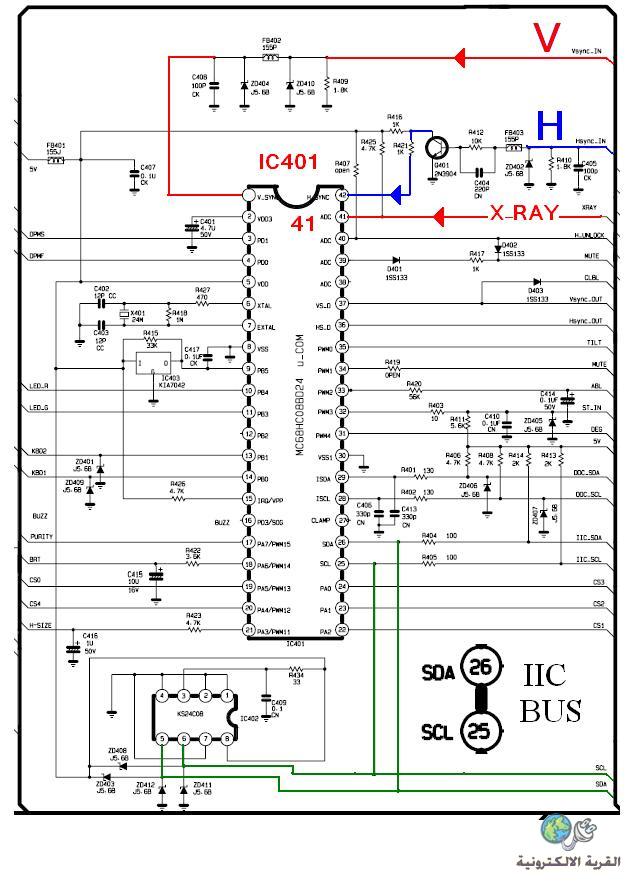

اذا ارتفع الجهد العالي جداً الخارج من محول الارتداد FBT عن الجهد 29KV لأي ظرف كان فإن ذلك يؤدي إلى تشغيل الترانزيستور Q807 والذي يجعل الطرف 41 في IC401 منخفض الجهد فتعطي ال IC401 أمراً بالإيقاف للIC701 فتمنع الأخيرة وصول نبضات الأفقي يؤدي ذلك لتوقف نبضات الانحراف الأفقي.
5- دائرة تحكم المعالج الدقيق Microprocessor Control Circuit
تستقبل نبضات الرأسي والأفقي من الحاسوب PC إلى IC401
تميز وضع التشغيل operating mode من خلال قطبية الانحراف ودقته IC401
بعد قراءة البوسيسور لإشارات الضبط السابقة فإنه يقوم بتخزينها في IC الذاكرة EEPROM ليتسنى استخدامها عبر قطار نبضات الناقل IIC BUS (Inter IC Bus) .
السماح للمستخدم بتغيير حالة الشاشة من خلال البرسات OSD, SET, UP,DOWN, RIGHT, LEFT, and Audio and Audio Mute buttons

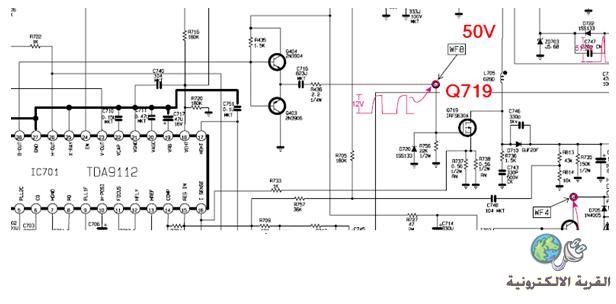

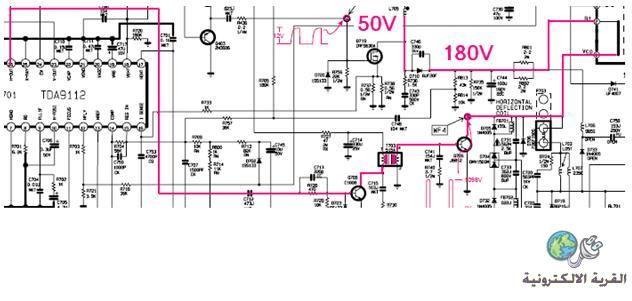

6- دائرة تحويل D/D Convert Circuit
وتهدف هذه الدائرة Q719 لرفع جهدDC (50V) لتغذية محول الارتداد ومكبر الخرج Q706 بجهد عالي (حوالي 180V) وتأخذ تغذيتها من horizontal sync frequency طرف 28 في IC701 .

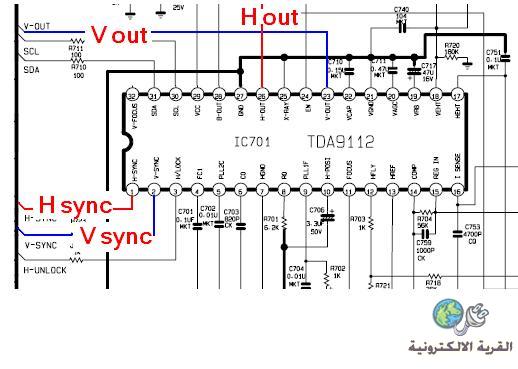

7- معالج الانحراف الأفقي والرأسي Horizontal and Vertical Sync Processor Circuit
المتكاملة IC701 تقوم بمعالجة كلا إشارتي الرأسي والأفقي حيث تحتوي على كاشف التزامن (يجعل إشارة المذبذب المحلي بها متزامناً مع إشارة PC) وتولد اشارة سن المنشار saw-tooth وتقود اشارات خرج V/H التي تتحكم في انحرافات الشاشة (رسم الصورة على سطح الشاشة)
8- تعديل خطية الأفقي Horizontal linearity Circuit
تقوم هذه الدائرة بتعديل خطية الخطوط الأفقية لكل تردد انحراف أفقي ويتم التحكم عن طريق الضبط المسبق أو ضبط المستخدم وهي مكونة من مجموعة متعددة من الترانزستور Q736 Q713 Q712 Q711 بالإضافة إلى المرحل RL701
9- حافز وخرج الأفقي Horizontal drive and Output Circuit
والمعني بها دائرة الانحراف الأفقي والتي تولد شعاع المسح Raster scan من خلال التردد الواصل لها من TDA9112

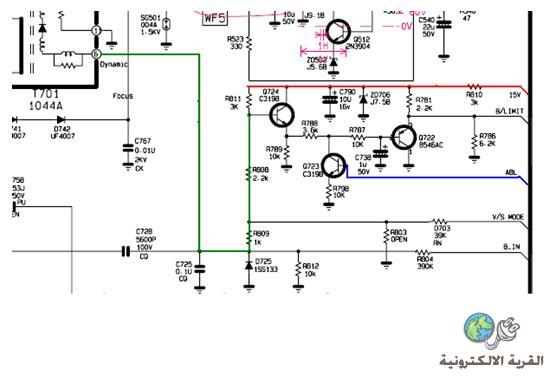

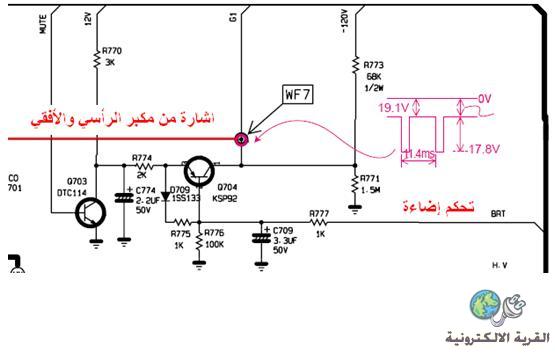

10- تحديد الشعاع ABL Circuit
وهي تقوم بتحديد تيار شعاع المسح limits the beam-current كأفضل ما يكون للشاشة CDT

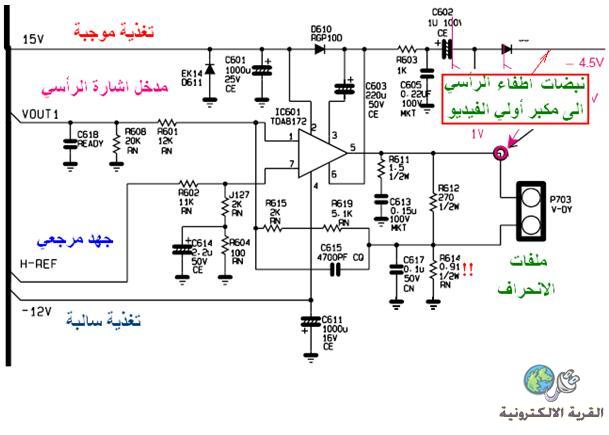

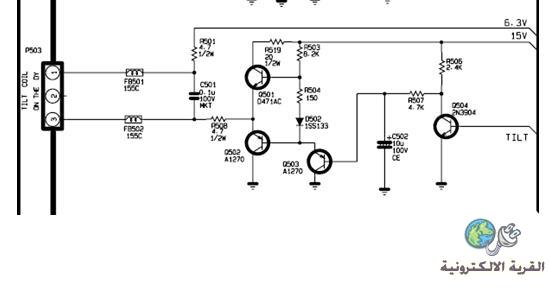

11- خرج الرأسي Vertical Output Circuit.
وهي التي تأخذ إشارتها المترددة ramp wave من TDA9112(IC701) وتسلمها ل IC601 وتحمل الرقم TDA8172 حيث تقوم الأخيرة بتعديل الإشارة إلى سن المنشار وتكبيرها وتغذية ملفات الانحراف الرأسي Vertical deflection yoke .
يتبع
