قانون كيرشوف ياليت واحد يساعدني

[majid331]

السلام عليكم ورحمت الله وبركاته

من العنوان واضح ما ابغى من هذا الموضوع

بصراحه قانون كرشف استعسر علي فهمه

وياليت يكون فيه مثال حتى تتضح الصوره

[iiirrr]

[IMG]http://up.**********/files/cx98hg7i53jfrxo5parq.jpg[/IMG]

مجموع الفولطية داخل الحلقة الواحدة يساوي صفر

[حيدر علاج حسن]

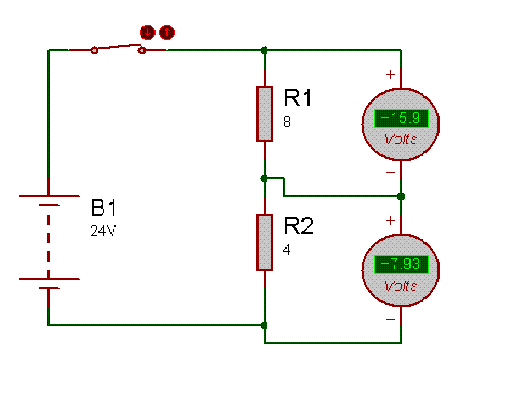

قانون كيرشوف الاول : مجموع الجهود على المقاومات المتصلة على التوالي يساوي جهد المصدر .
الجهد على اي مقاومة=جهد المصدر * المقاومة ÷ مجموع المقاومات

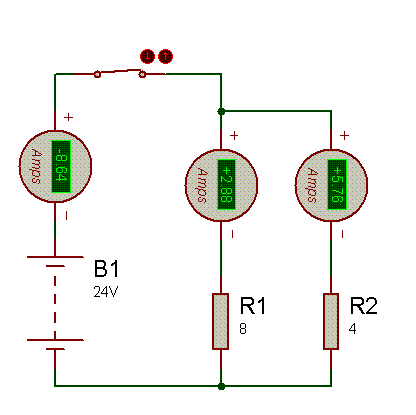

قانون كيرشوف الثاني : مجموع التيارات عند نقطة معينة يساوي التيار الكلي الذي يجهزه المصدر .
تيار اي فرع =التيار الكلي*المقاومة البعيدة÷ مجموع مقاومات الافرع

[iiirrr]

مجموع الفولطية داخل الحلقة الواحدة يساوي صفر

[majid331]

شكراً لك عزيزي القانون اللذي كتبته هل هو قانون كرشف الاول ام الثاني وارجو ذكر القانون الاخر لان الكتاب اللذي معي فيه بعض الاستفهامات الكثيره

[kingmido]

قانون كيرشوف بالنسبة للفولت ( KVL ) هو مجموع الفولتات التى داخل دائرة مغلقة ( closed loop) = صفر

ولكن كيرشوف بالنسبة للتيار ( KCL ) هو عند اى node قيمة التيار الداخل للنود = قيمة التيار الخارجة منة .. يعنى لو عندى تيار داخل وتيارين خارجين اذا التيار اللى داخل يساوى مجموع التياريت الخارجين
