صيانة الطابعات و الات النسخ والمسح Printers , Scanner & Copy Machine workshop - اعطال الكوبير و البرنتر

أدوات الموضوع

karim117
:: مهندس ::
تاريخ التسجيل: Mar 2009
المشاركات: 13
نشاط [ karim117 ]
قوة السمعة:0
قديم 22-06-2010, 05:32 AM المشاركة 1
افتراضي أرجو المساعدة ضرورى Twitter FaceBook Google+



السلام عليكم ورحمة الله وبركاته
برجاء الافادة : لد\ى الة تصوير ricoh ft 7650 اعطت كود خطأ sc 548 وفحصت السخان وبدلته بآخر ولم يزول السبب وفحصت فيشة السخان والفيشة الخلفية سليمة . ولكنى لاحظت ان system الماكينة متجمد ولا استطيع الدخول على اى برامج بها الا ضبط حرارة السخان وعند الخروج بالرغم من حفظ درجة حرارة السخان يمكننى تصوير ورقة اواثنان ثم يظهر العطل واحيانا بمجرد تشغيل الماكينة يظهر قبل ان اصور اى ورقة .ولاحظت اخيرا ان تتش الماكينة غير منضبط فقمت بتغير حجارة الميمورى ولكن بعد كل ذلك ظهر الكود sc 548 مرة أخرى وبالبحث علمت انه خاص بثرموستات السخان ولكن كل المحاولات السابقة الت بالفشل بالرغم من استبدال السخان باخر للتجربة ولكن ظهر نفس العطل
فما الحل وما هى حقيقة هذا العطل
افيدونى رجاء لان اكثر من مهندس لم يستطيعوا الوصول لعلاج هذا الكود

اعلانات

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 22-06-2010, 07:23 AM المشاركة 2
افتراضي


السلام عليكم ورحمة الله وبركاته
برجاء الافادة : لد\ى الة تصوير ricoh ft 7650 اعطت كود خطأ sc 548 وفحصت السخان وبدلته بآخر ولم يزول السبب وفحصت فيشة السخان والفيشة الخلفية سليمة . ولكنى لاحظت ان system الماكينة متجمد ولا استطيع الدخول على اى برامج بها الا ضبط حرارة السخان وعند الخروج بالرغم من حفظ درجة حرارة السخان يمكننى تصوير ورقة اواثنان ثم يظهر العطل واحيانا بمجرد تشغيل الماكينة يظهر قبل ان اصور اى ورقة .ولاحظت اخيرا ان تتش الماكينة غير منضبط فقمت بتغير حجارة الميمورى ولكن بعد كل ذلك ظهر الكود sc 548 مرة أخرى وبالبحث علمت انه خاص بثرموستات السخان ولكن كل المحاولات السابقة الت بالفشل بالرغم من استبدال السخان باخر للتجربة ولكن ظهر نفس العطل
فما الحل وما هى حقيقة هذا العطل
افيدونى رجاء لان اكثر من مهندس لم يستطيعوا الوصول لعلاج هذا الكود
بسم الله الرحمن الرحيم

هذه الآلة من الآلات التناظرية Analog Machine

RICOH FT7650/FT7660/FT7670 (FT 7650/FT 7660/FT 7670)

اخي العزيز لك الحل هنا بعون الله تعالي

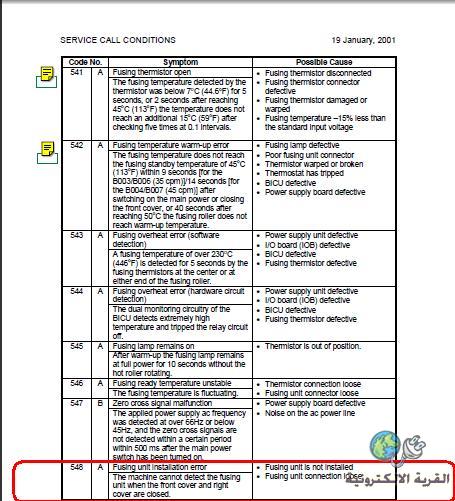

الصورة التوضيحية توضح اسم العطل ورقم وطريقة العلاج والاصلاح



548 A Fusing unit installation error
The machine cannot detect the fusing
unit when the front cover and right
cover are closed.
• Fusing unit is not installed
• Fusing unit connection loose

الترجمة والعلاج

يوجد خطأ في تركيب أو تجميع وحدة السخان فيرجي اغلاق الآلة ثم اخراج وحدة السخان واعادة تركيبها باسلوب صحيح وكي تتمكن من ذلك لابد توافر كتاب الثيانة للآلة وهو يسمي Service Manual وكتاب قطع الغيار المسمي Parts Catalog

SC548 خطأ في تركيب وحدة السخان
ويمكن للآلة لم يكشف عن Fusing unit
وحدة عندما يكون الغطاء الأمامي وغطاء الجانب الأيمن من الآلة
تأكد من تغطية الأبواب قد تكون معلقة.
• Fusing unit لم يتم تثبيت وحدة
• اتصال سيئ أو توصيل الوصلات ردئ Fusing unit


ولمزيد من العلم ادخل لهذه الصفحة

http://www.qariya.com/vb/showthread.php?t=67485


التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 22-06-2010 الساعة 07:27 AM
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 22-06-2010, 08:09 AM المشاركة 3
افتراضي




karim117
:: مهندس ::
تاريخ التسجيل: Mar 2009
المشاركات: 13
نشاط [ karim117 ]
قوة السمعة:0
قديم 24-06-2010, 06:54 AM المشاركة 4
ha


السلام عليكم ورحمة الله وبركاته
مشكور اخى الكريم ghost2003
على الافادة والحمد لله كانت المشكلة فى الثرموستور وتم تغيره وزال كود الخطأ
ولكنى مازالت اعانى من تجميد system الالة وتتش الالة غير مضبوط فو مرحل لاسفل حوالى 1 سم وعند الدخول على 107 لا استطيع اختيار اى من القوائم نتيجة ترحيل ال تتش
فكيف اضبط تتش الشاشة وفك التجميد للبرامج فمثلا برنامج تقليب البودرة والدفولبر لا يوجد به ارقام وكافة برامج النظام لااستطيع التعديل فيها فما احل ؟
ولسيادتكم جزيل الشكر والامتنان
وجزاك الله كل خير وجعله فى ميزان حسناتك يوم القيامة
انه ولى ذلك والقادر عليه


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 24-06-2010, 12:38 PM المشاركة 5
افتراضي


السلام عليكم ورحمة الله وبركاته
مشكور اخى الكريم ghost2003
على الافادة والحمد لله كانت المشكلة فى الثرموستور وتم تغيره وزال كود الخطأ
ولكنى مازالت اعانى من تجميد system الالة وتتش الالة غير مضبوط فو مرحل لاسفل حوالى 1 سم وعند الدخول على 107 لا استطيع اختيار اى من القوائم نتيجة ترحيل ال تتش
فكيف اضبط تتش الشاشة وفك التجميد للبرامج فمثلا برنامج تقليب البودرة والدفولبر لا يوجد به ارقام وكافة برامج النظام لااستطيع التعديل فيها فما احل ؟
ولسيادتكم جزيل الشكر والامتنان
وجزاك الله كل خير وجعله فى ميزان حسناتك يوم القيامة
انه ولى ذلك والقادر عليه
اخي العزيز
للعلم يوجد كود أخر غير رقم 107 حسب كل موديل لعائلة الافيشيو Aficio
لكي تتمكن من ضبط تاتش الشاشة لا بد من قراءة كتيب السيرفيس
منوال المسمي Service Manual لهذا الموديل ويمكنك طلبه من أحد الاعضاء الكرام وانا سوف احاول البحث عنه وارساله لك

تفضل كتيب السيرفيس منوال مقسم علي أجزاء

http://rapidshare.com/files/40232303...anual.pdf.html

أو هنا

http://www.eserviceinfo.com/download.php?fileid=27070

أو

http://www.eserviceinfo.com/index.php?what=search2




التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 24-06-2010 الساعة 01:15 PM

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 24-01-2013, 07:01 AM المشاركة 6
افتراضي



السلام عليكم ورحمة الله وبركاته
مشكور اخى الكريم ghost2003
على الافادة والحمد لله كانت المشكلة فى الثرموستور وتم تغيره وزال كود الخطأ
ولكنى مازالت اعانى من تجميد system الالة وتتش الالة غير مضبوط فو مرحل لاسفل حوالى 1 سم وعند الدخول على 107 لا استطيع اختيار اى من القوائم نتيجة ترحيل ال تتش
فكيف اضبط تتش الشاشة وفك التجميد للبرامج فمثلا برنامج تقليب البودرة والدفولبر لا يوجد به ارقام وكافة برامج النظام لااستطيع التعديل فيها فما احل ؟
ولسيادتكم جزيل الشكر والامتنان
وجزاك الله كل خير وجعله فى ميزان حسناتك يوم القيامة
انه ولى ذلك والقادر عليه
بسم الله الرحمن الرحيم

1. اضغط على زر C الأصفر بالشكل المستطيل ، ثم اضغط علي الارقام بسرعة وهي 1993 ومن ثم تضغط علي زر C الدائري باللون الاحمر ضغطات متفرقة حولي 5 مرات متتالية.

Read more: http://www.qariya.com/vb/showthread.php?t=94554
