سؤال عن منظم الجهد 78xx

[-hassan-]

السلام عليكم

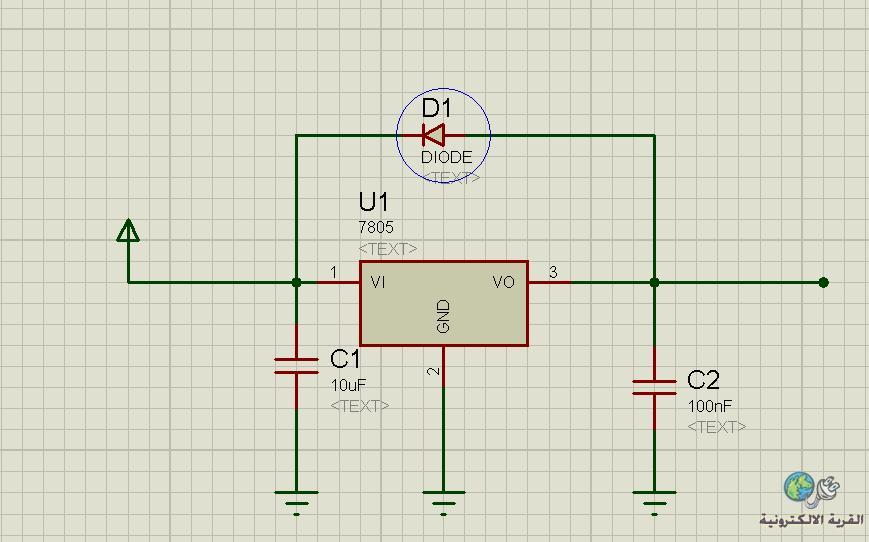

كثيراً ما أرى في الدوائر المنظمة للجهد 78xx دايود موصلاً عكسياً

هل بامكان أحدكم ان يقول لي ما فائدته

[osama matar]

للحماية
عند فصل جهد التغذية يختفي الجهد عن 1 ويبقى على 3 بسبب المكثف C2 على اعتبار أن له قيمة سعة أعلى من ذلك
يفسر المنظم ذلك وكأنه تغذية عكسية فيقوم الثنائي بتفريغ الجهد من اخرجه لدخله

[-hassan-]

شكراً أستاذي أسامة على المعلومة المفيدة .
وإنشاء الله تكون دائماً بألف صحة وخير.

[سعد عبد العزيز]

[]السلام عليكم ورحمة الله وبركاتة اخي حسن ماشاء ملاحظه جيد واستفت منها

وشكرا لاخي اسامة على الجابة على السوئل]
