قديم 19-06-2010, 06:28 AM المشاركة 1
افتراضي مشكلة في افيكو 180 Twitter FaceBook Google+



السلام عليكم ورحمة الله وبركاته

لدي ماكنة تصوير aficio 180 تعطي كود sc543 فكيف يمكن ازالة هذا الكود

؟؟


بورك فيكم


التعديل الأخير تم بواسطة : معسكر بتاريخ 19-06-2010 الساعة 07:59 AM
اعلانات

الصورة الرمزية ashefsamy
ashefsamy
:: عضو ماسي ::
تاريخ التسجيل: Feb 2007
المشاركات: 1,575
نشاط [ ashefsamy ]
قوة السمعة:132
قديم 19-06-2010, 09:31 AM المشاركة 2
افتراضي


عزيزى اتبع الخطوات الاتية ولسوف يزول العطل وشكرا :




لجميع الات التصوير الافيشيو بالكامل :


اولا :

فى حالة ظهور السيرفس كود (....SC575-SC585-SC595-SC5)

اتبع الخطوات الاتية :

1-اضغط على الزر الاصفر على البانل (وحدة الازرار)

2-ادخل الارقام الاتية بالترتيب

107
(مائة وسبعة ) (1) ثم (0) ثم (7)


3-اضغط على الزر الاحمر واستمر بالضغط لمدة 4 ثوانى حتى تسمع صفارة (بيييب )



4-اضغط على رقم (1)



5-قم باغلاق الالة من المفتاح العمومى ثم قم بتشغيل الالة مرة اخى سوف يزول السيرفس كود من الالة وسوف تعمل بشكل جيد .




مع تحيات المهندس /اشرف سامى سيد محمد

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 21-06-2010, 11:23 AM المشاركة 3
افتراضي


السلام عليكم ورحمة الله وبركاته

لدي ماكنة تصوير Aficio 180 تعطي كود sc543 فكيف يمكن ازالة هذا الكود

؟؟


بورك فيكم
بسم الله الرحمن الرحيم

العطل يوجد بوحدة السخان واسمة SC543

العطل وعلاجة من كتاب السيرفيس منوال

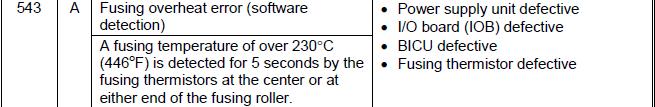

Code No.

الاسم ونوعة 543 A

Symptom

Fusing overheat error (software
detection)

A fusing temperature of over 230°C
(446oF) is detected for 5 seconds by the
fusing thermistors at the center or at
either end of the fusing roller.

Possible Cause

• Power supply unit defective
• I/O board (IOB) defective
• BICU defective
• Fusing thermistor defective
الترجمة

رمز رقم

الاسم ونوعة 543 ألف

عرض

دمج خطأ اسخن (البرمجيات
كشف)

وعند درجة حرارة حساس الحرارة المسمي بـ Thermistor أكثر من 230 درجة مئوية
تم الكشف عن (446oF) لمدة 5 ثوان قبل
الثرمستورات التفجير في المركز أو في
إما نهاية الصمامات الدوارة Thermostat .

السبب المحتمل

• وحدة مصدر الطاقة معطلة
• I/O board (IOB) معطلة
• BICU معطلة
• حساس الحرارة المسمي Thermistor بالثرمستور معيبة أو قاطع الكهرباء في حالة زيادة درجة الحرارة المسمي Thermostat

صورة توضيحية



حل مشاكل عطل السخان للعائلة الافيشيو Aficio


http://www.qariya.com/vb/showthread.php?t=56676

وبعد اصلاح العيب يجب الدخول علي السيرفيس Copy SP ووضع الكود للازالة العيب بعد الاصلاح في خانة SP Direct والكود المختصر هو SP7807#
ثم الضغط علي زر Execute


التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 08-08-2010 الساعة 07:03 AM

جمعة الاحول
:: مهندس ::
تاريخ التسجيل: Oct 2009
المشاركات: 5
نشاط [ جمعة الاحول ]
قوة السمعة:0
قديم 05-07-2010, 01:30 AM المشاركة 4
افتراضي سوال لصيانة شاحنة افيكو E47 L موديل 2002


انا مهندس وعندي مشكلة في شاحنة افيكو اوربي E47 موديل 2002 ورقم الموديل 82100 ) 42M والمشكلة هي ان الكميو لا يعمل بشكل صحيح مع العلم ان الشاحنة دبيلو كمبيو ولايعملان الاتينين لا اليدوي ولا الاوتوماتيكي فعندما يتم تشغيل الكوادرو اي المفتاح تظهر على الشاشة علامة CHويبدا الاستعداد من الكمبيو للعمل ويبدا سماع اصوات الغازات والاتروس لعمل هدا كله عادي ولاكن من الطبيعي ان تعطي الشاشة علامة N بعد علامة CH ولاكن هدا لايحدت فتعطي الشاشة علامة AL بدلا من علامة N فكل من لديه معلومة عن هده المشكلة ارجو المساعدة


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 05-07-2010, 05:07 AM المشاركة 5
افتراضي


انا مهندس وعندي مشكلة في شاحنة افيكو اوربي E47 موديل 2002 ورقم الموديل 82100 ) 42M والمشكلة هي ان الكميو لا يعمل بشكل صحيح مع العلم ان الشاحنة دبيلو كمبيو ولايعملان الاتينين لا اليدوي ولا الاوتوماتيكي فعندما يتم تشغيل الكوادرو اي المفتاح تظهر على الشاشة علامة CHويبدا الاستعداد من الكمبيو للعمل ويبدا سماع اصوات الغازات والاتروس لعمل هدا كله عادي ولاكن من الطبيعي ان تعطي الشاشة علامة N بعد علامة CH ولاكن هدا لايحدت فتعطي الشاشة علامة AL بدلا من علامة N فكل من لديه معلومة عن هده المشكلة ارجو المساعدة
اخي العزيز تفضل طلبك تجده من خلال كتيب الصيانة المسمي Service Manual لموديل يقاب موديلRicoh Aficio 700

http://rapidshare.com/files/23599607..._por_m___r.pdf

أو من خلال هذا الموقع

http://www.eserviceinfo.com/index.php?what=search

أكتب

ricoh Afcio 650 : Enter
Mfg: %
Class: Copier

ثم في النهاية اضغط زر البحث Search




omer shams
:: مهندس ::
تاريخ التسجيل: Jun 2011
المشاركات: 4
نشاط [ omer shams ]
قوة السمعة:0
قديم 19-09-2011, 11:29 AM المشاركة 6
افتراضي


لدي مشكلة في ماكينة جستيتنر 3532 وهو الكود Sc 548 أرجو الإفادة جزاكم الله خيراً


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 19-09-2011, 12:09 PM المشاركة 7
افتراضي



لدي مشكلة في ماكينة جستيتنر 3532 وهو الكود Sc 548 أرجو الإفادة جزاكم الله خيراً
بسم الله الرحمن الرحيم

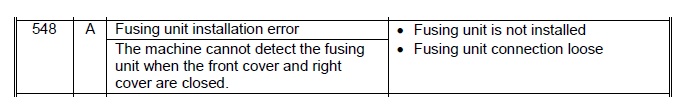

المشكلة



الاحتمالات وطريقة العلاج

أ- تركيب خطأ لوحدة مجموعة السخان

• Fusing unit is not installed

ب- توصيل ضعيف للجاكات التوصيل مع الماكينة

• Fusing unit connection loose

قواعد الآمان والحماية

اغلق الالة من المفتاح التغشيل الرئيسي لها ثم انزع الفيشة من مصدر التيار الكهربي
وعمل فك لوحدة السخان بالماكينة ثم اخرج وحدة السخان من الآلة 1- وعمل تنظيف لجاكات التوصيل سواء من الوحدة أو من الآلة باستخدام فرشاة تنظيف أو قماش نظيف
2- حاول تحريك باليد لمجموعة السخان وتأكد من دوران كلامن الاسطوانة العليوية الساخنة والاسطوانة السفلي الضاغطة علي الورق كي يتم التصاق الحبر علي الورق المنسوخ أو المطبوع.

للتعرف علي طريقة فك وتركيب وحدة السخان من خلال كتالوج الصيانة باسم Service Manuals أو كتيب قطع الغيار و الأجزاء باسم Parts Catalog

لتحميلهم من هنا

http://www.qariya.com/vb/showthread.php?t=46720

ثم القيام بـ
1- افتح سيرفيس الماكينة يوجد ذلك بأعلى المشاركة السابقة

2- كود الغاء عداد الحشر والمشاكل SC / Jam counter Reset والكود المختصر هو 7807

SP7 Data Log - SC / Jam counter Reset - Execute or (Code 7807#

كيفية الدخول علي سيرفيس الآلة

http://www.qariya.com/vb/showthread.php?t=56724

لمزيد من المعرفة

حل عطل السخان بماكينة نشواتيك

http://www.qariya.com/vb/showthread.php?t=56676

ويوجد شرح مبسط جداً للعبقري المتألق thebigmaster دائما وابداً .وبارك الله له في هذا العلم وجعله في ميزان حسناته يوم القيامة

اسم الموضوع ( مناقشات حول اعطال ريكو افيشيو 350 - 450 )

http://www.qariya.com/vb/showthread.php?t=58378&page=18

"بالصور علاج مشكلة كود 547 فى الة التصوبر الافيشيو" للمهندس العبقري: أشرف سامي ashefsamy


http://www.qariya.com/vb/showthread.php?t=73550


وبعد ذلك عمل ريست للريكو

Ricoh Reset Code error SC 541-542-545-546

http://www.youtube.com/watch?v=gCPLy...eature=related




tikno
:: مهندس متواجد ::
تاريخ التسجيل: Jun 2008
المشاركات: 62
نشاط [ tikno ]
قوة السمعة:0
قديم 19-09-2011, 01:34 PM المشاركة 8
افتراضي


احتاج مساعدة عاجلة من عمالة المنتدي في ماكينة التصوير ريكو تتش 7670
المشكلة تكمن في أن تانك الديفولبر
انا قمت بتنظيف تانك الديفولبر وعند تجريبه بلف التروس وجدت الرول المغناطيسي (magnetic roll) السفلي يخرج الديفولبر إلي الخارج في جزي بمساحة 2 سنتيمتر
فالرجاء إعطائي الحل والرد علي في أسرع وقت لأن عملي كله متوقف علي ماكينة التصوير
وبرجاء ذكر ثمن تانك الديفولبر المستعمل أن وجد
