مناقشات موضوع قوانين .. علاقات ورموز إلكترونية

[أسامة مأمون]

هناك قانون أبحث عنه لic ولم أجده قانون ic tl494
لأنه قانون التردد
أرجو الإجابة
شكرا

[نايف نظمي]

المشاركة الأصلية كتبت بواسطة osama matar

تيار الباعث في الترانزيستور ورمزه IE
وهو يساوي تيار المجمع IC زائد تيار القاعدة IB و العلاقة الرياضية
IE = IC+ IB
أو هكذا Ie= Ib+ Ic

اكمل اكمل بارك الله فيك !

[Alsenator Ali]

شكراً لك أستاذنا الفاضل .
ولو تكرمت بعد إذنك شرح قوانين كيرشوف .

[نايف نظمي]

المشاركة الأصلية كتبت بواسطة osama matar

OSC=1.1/(RT.CT)1

أضفت الواحد الأخير حتى تغلق الأقواس فهو بدون قيمة

لمعلم معلم

حركة ممتازة جداً

[ولاء الدين]

المشاركة الأصلية كتبت بواسطة ahmed115

السلام عليكم مشرفنا الغالى اسامة

ايه رايك بنفس فكرتك دى بس تكون اشمل انك تحط المعادلة وتحته على طول صفحة انترنت بتحسب اى قيمة مجهولة فى المعادلة بدلالة القيم المتاحة

زى الصفحتين دول :

http://www.k7mem.150m.com/site_map.html#Power_Supplies

http://www.electronics2000.co.uk/calc/

يبقى القانون او المعادلة موجوده وتحتها على طول الة حاسبة فورية ويبقى انت عليك يابطل شرح المعادلة للمبتدئ

يارب الفكرة تعجبك انت والاخوة والا هعمل تصويت

السلام عليكم

ما عرضته أخي أحمد
إما أن يكون مبرمج أصلا في الصفحة
أو أنه ينجز على الفلاش إذا كانت صيغة المنتدى تقبله
ليتمكن الأعضاء من استعماله

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة osama matar

مشكور أخي نايف نظمي
أهلاً بيك أخي أسامة
سؤالك هو في إطار الموضوع
وأظن أنه لا مانع أن يسئل أي عضو عن أي قانون
ولكن ليس شرطاً أن أهتم أنا بالإجابة على التساؤلات
عموماً من الداتا شيت يكون قانون التردد على النحو التالي:
f OSC=1.1/(RT.CT)1 أضفت الواحد الأخير حتى تغلق الأقواس فهو بدون قيمة
التردد بالهيرتز والمقاومة بالأوم وسعة المكثف بالفاراد

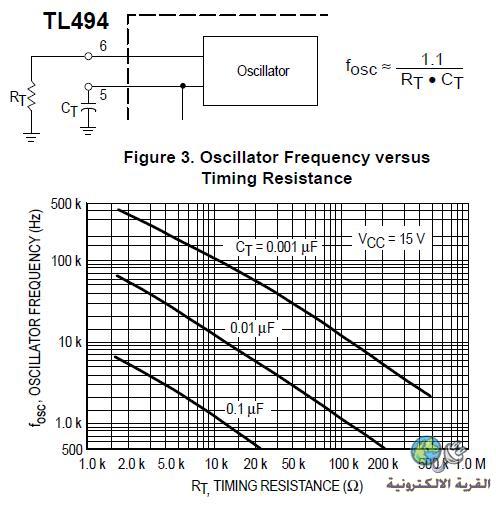

والرسم التالي يوضح الرموز

مشكووووووووور

[ahmed115]

المشاركة الأصلية كتبت بواسطة ولاء الدين

السلام عليكم

ما عرضته أخي أحمد
إما أن يكون مبرمج أصلا في الصفحة
أو أنه ينجز على الفلاش إذا كانت صيغة المنتدى تقبله
ليتمكن الأعضاء من استعماله

مبرمج ياولاء اون لاين كانها الة حاسبة معك او فلاشا تضع انت القيم وتضغط على المفتاح يطلع لك النتيجة

[نايف نظمي]

المشاركة الأصلية كتبت بواسطة ahmed115

مبرمج ياولاء اون لاين كانها الة حاسبة معك او فلاشا تضع انت القيم وتضغط على المفتاح يطلع لك النتيجة

معقوووول ياريت كنت بتريحنا من البحث في النت

الارقام المؤشر عليها بالاسهم
[IMG]http://up.**********/files/zy9wolzj96nt65rd18at.jpg[/IMG]
هل هي ب الاوم واجزاء الاوم : او ب الكيلو اوم واجزاء الكيلو اوم

علماً ان L=5mA C=2uF
