اتمنى منكم المساعدة ...

[ALM7TRF_KSA]

السلام عليكم ورحمة الله وبركاته



لدي مشكلة في تصميم دائرة تحويل الدخل 1A الى خرج 6V باستخدام مكبر عمليات وترانزيستور في برنامج CircuitMaker

اتمنى انكم تساعدوني حاولت اكثر من مره لكن جميع محاولاتي فشلت

اسأل الله لي ولكم التوفيق

وشكرا....

[ALM7TRF_KSA]

للرفع للرفع

[م.وليد الفرا]

مش مفهوم سؤالك
كرر
حول
للرفع للرفع
للدفع للدفع

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة ALM7TRF_KSA

السلام عليكم ورحمة الله وبركاته
لدي مشكلة في تصميم دائرة تحويل الدخل 1A الى خرج 6V باستخدام مكبر عمليات وترانزيستور في برنامج CircuitMaker
اتمنى انكم تساعدوني حاولت اكثر من مره لكن جميع محاولاتي فشلت
اسأل الله لي ولكم التوفيق
وشكرا....

مكبر العمليات يكبر فرق الفولت وليس التيار لذا ستحتاج لاستخدام مقاومة لتحويله إلى فولت و استخدام مكبر ذو جودة جيدة مثل LM358/LM324 على الأقل أو نوع FET مثل TL081 ولا حاجة لاستخدام ترانزيستور

الحل الآخر و ربما الأفضل استخدام LM3900 فهو مصمم لهذا الغرض أى تكبير فرق التيار

يمكنك ارسال الملفات الخاصة ب circuit Maker

[ALM7TRF_KSA]

شكرا اخواني الاعضاء

وشكر خاص للمهندس ماجد

[ALM7TRF_KSA]

دائرة تحويل تيار واحد ميكرو امبير هذا الدخل
الى
خرج 6فولت

باستخدام مكبر عمليات او ترانزيستور

[osama matar]

المشاركة الأصلية كتبت بواسطة ALM7TRF_KSA

دائرة تحويل تيار واحد ميكرو امبير هذا الدخل
الى
خرج 6فولت

باستخدام مكبر عمليات او ترانزيستور

ما الفائدة من تكرار السؤال
معالم سؤالك غير واضحة أي فرضيات للزملاء ستكون خاطئة
الكورة في ملعبك
ساعد الإخوة يساعدوك

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة ALM7TRF_KSA

دائرة تحويل تيار واحد ميكرو امبير هذا الدخل
الى
خرج 6فولت

باستخدام مكبر عمليات او ترانزيستور

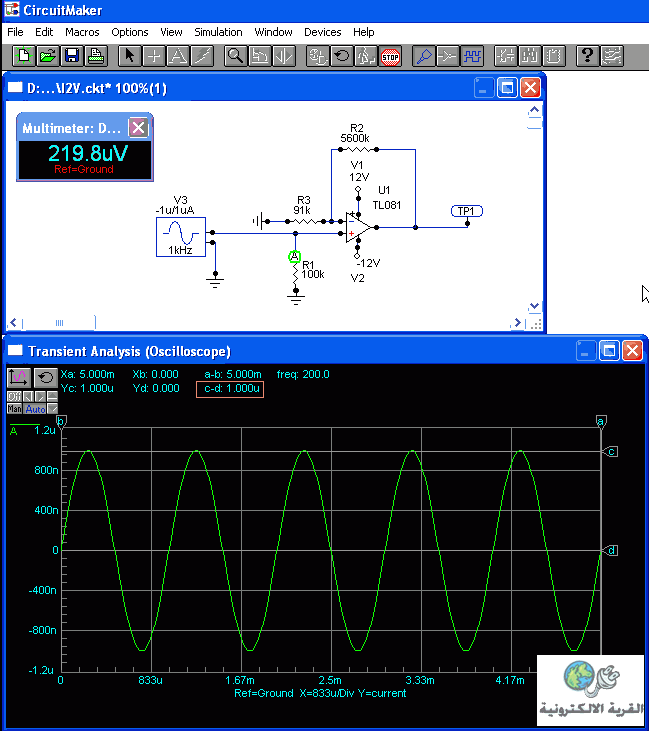

هذه هى الدائرة مع قياس الدخل على المقاومة R1 و تجد المحاكاة من +1 ميكرو أمبير إلى - 1 ميكرو أمبير - لاحظ أن المحاكاة للنقطة A

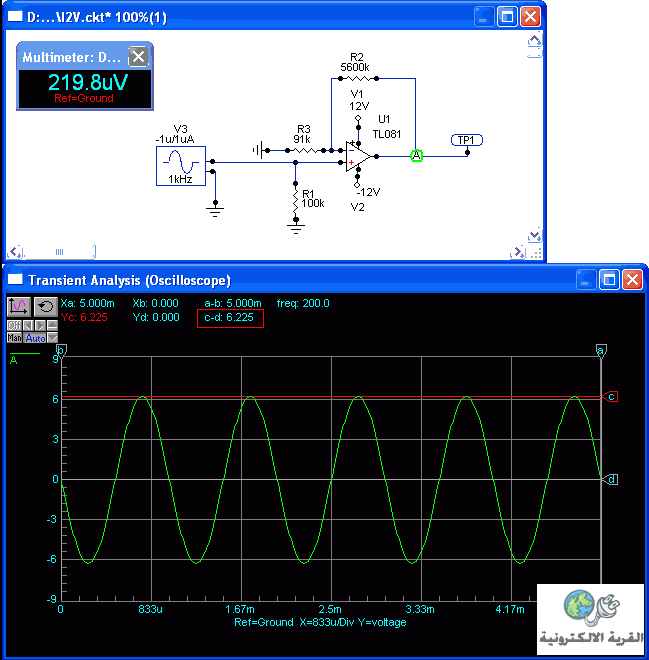

هنا المحاكاة للخرج حيث ترى الخرج كم +6.22 فولت إلى -6.22 فولت و طبعا بتغيير قيمة R1 يمكنك الحصول على القيمة المناسبة
