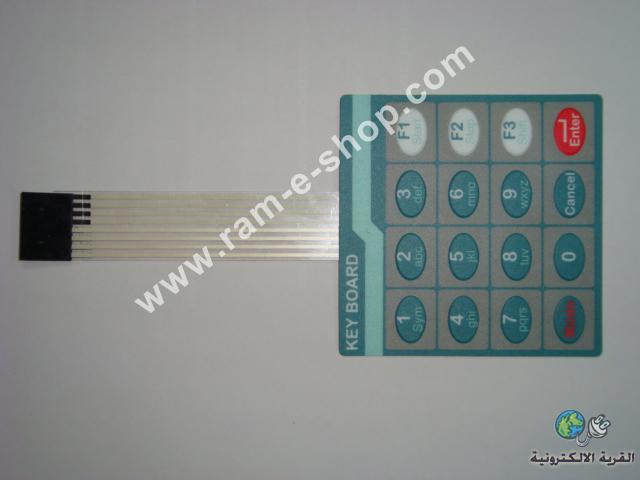

وصلت keybad 4*4 (الصورة فى المرفقات) مع PIC16f877a فى البورت سى من 0 الى 7 متصلة ب 8 اطراف الكيباد والبرنامج يطبع الارقام المدخلة عند الضغط على الكيباد على شاشة LCD ولكن عند التوصيل يقوم البيك بطباعة الرقم 3 بشكل متكرر دون الضغط على الكيباد فما هى المشكلة (البرنامج يعمل على flowcode و فى البروتس لا يتم طباعة الرقم 3 ولكن يعطى قراءات خاطئة وغيرمنتظمة من الكيباد) هل المشكلة فى توصيل اطراف الكيباد وان كانت كذلك فما هى الطريقة الصحيحة للتوصيل
ملاحظة (لا يظهر على الكيباد علامات توضح طريقة التوصيل فالاطراف عبارة عن سوكت واحد) عذرا على الاطالة

[mohammedsecret]

http://upload.qariya.info/images/qariya-9925e5740c.jpg

[2sa1302]

السلام عليكم ورحمة الله
اخى لااعلم الكثير عن البرنامج الذى قمت بتصميمه لذلك يجب عليك طرح البرنامج بأكواده وللعلم فمادام برنامج المحاكاة لايعمل جيدا فيجب العلم ان هناك خطاء فى كتابة الكود
ثانيا من خلاال تجاربى مع key bad وهى بالمناسبة تشبه تماما الموجودة فى الصورة عند توصيلها يجب وضع مقاومات 10k فيما بين الطرف الأرضى واطراف البورت الموصول عليها الkey bad واليك رسمه مبسطة . كذلك الرسم يحتوى على ترتيب الأطراف مرقما من 1 الى 8 كما هو موجود فى السكوت الخاص بالkey bad

[mohammedsecret]

اخى الكريم شكرا على الرد ولكن:
سوكت الكيباد ليس مكتوب عليه شئ
البرنامج يقوم بكتابة الارقام على شاشة LCD عند الضغط على الكيباد بعد كتابة كلمة WELCOME
كتابة البرنامج من ناحية الكود سليمة (عن طريق flowcode)
انا ايضا لا اعلم الطريقة السليمة لتوصيل هذه الكيباد فى الدائرة الحقيقية
فى برنامج ال Flowcode موصلة ب PORT C من 0 الى 7
لو كان بالامكان ارسال صورة توضح توصيل الكيباد ببورت سى فى الدائرة الحقيقية مع اضفة الهارد وير اللازم فلك جزيل الشكر وشكرا مرة اخرى على الرد

[mohammedsecret]

اخى الكريم اين الرسمة المبسطة للتوصيل التى اشرت اليها عند الرد

[Abdulla873]

السلام عليكم,
ستجد اخي العزيز كيفية ربط keypad مع المايكرو , المستخدم في المثال هو 3*4
لكن الفكرة هية نفس الفكرة.
http://sites.google.com/site/abdulla...and-keypad-int

م. عبدالله

[2sa1302]

هذه هو الرسم الموضح للتوصيل العملى والنظرى . فالنظرى كما فى الرسم اما العملى فهو بترتيب الأرقام الموجوده على السكويت الأسود فلو انك قد قمت بتدقيق نظرك على السوكيت ستجد رقم 1 واعلاه سهم وستجد الرقم 8 فى نهاية السوكيت
http://www.4shared.com/photo/oEGjBhKY/001.html

وجرب وربنا يسهلك الأمور بإذنه وانا معاك لو احتجت حاجه واسف على عدم ارفاق الصورة فى اول مرة وهذة هى الصورة العمليه

http://www.4shared.com/photo/hWFgtbJq/002.html

[mohammedsecret]

الروابط لا تعمل
هل معنى كلامك اننى اقوم بتوصيل رقم 1 فى السوكت بC0 وهكذا الى رقم 8 ب c7
ولى سؤال اخر هل اضع مقاومات 10k على كل اطراف سوكيت الكيباد
ارجو الاعتذار عن كثرة الاسئلة فانا مبتدئ وشكرا
