تركيب قطعتين داخليتين على قطعة خارجية واحدة
بسم الله الرحمن الرحيم

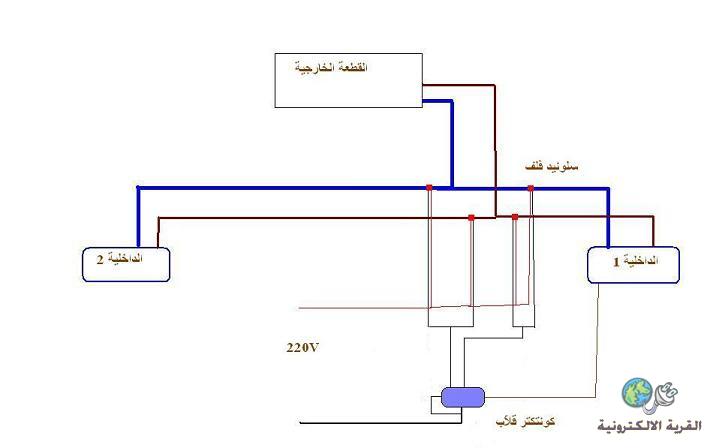

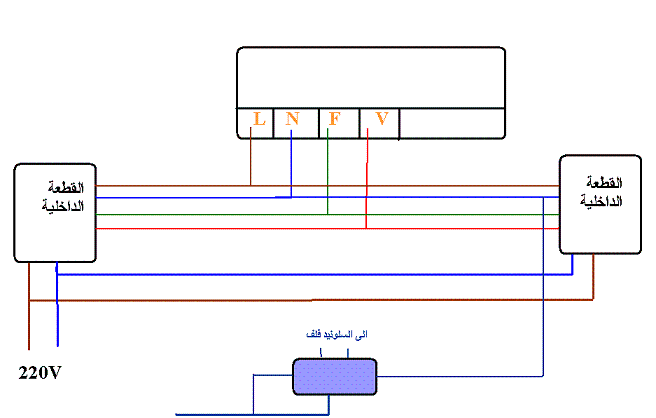

إخواني المشرفين والاعضاء والزوار تلبية لطلب الاخ أبو حسام 2007 اقدم لكم هذا المشروع وهويعتبر تطبيق لرد الاخ tatadada في الموضوع المرفق ممكن تشغيل تكيف علي غرفتين تعتمد الفكرة على الكونتكتر القلاّب وهو عبارة عن كونتكتر به مجمعين لنقاط التوصيل بحيث إذا كان المجمع الاول يمرر كهرباء فان المجمع الاخر يفصل ملف الكونتكتر في المشروع موصل مع القطعة الداخلية 1 بحيث عند تشغيل المكيف 1 فان التيار يمر مع ملف الكونتكتر فيفصل التيار عن سلونيد القطعة 2 ويوصل التيار مع سلونيد القطعة 1 والعكس عند تشغيل القطعة الثانية فان الكونتكتر يوصل الى سلونيد القطعة الثانية و التوضيح بالرسم الخريطة الميكانيكية  الخريطة الكهربائية  طبعا صصممت كما طلب الاخ ابوحسام بحيث اذا اشتغلت قطعة فصلت الاخرى ارجو ان يعجب الجميع تحياتي التعديل الأخير تم بواسطة : myussef بتاريخ 24-05-2010 الساعة 01:33 PM السبب: خطأ املائي |
