السلام عليكم
اشتريت pic16f628 لم اتعامل مع هذا النوع من قبل . اريد ان اسال عن طريقة استخدام الكرستالة الداخلية وكيف الوصول اليها هل له تردد معين يجب مراعتة فى الكود . وفى حال تم تركيب كرستالة خارجية كيف يتم التعامل معها

[crom]

هل السوال صعب الى هذة الدرجة

[crom]

وجدت هذة المعلومة احببت ان اضعها هنا حتا يستفيد الجميع
Internal 4MHz Oscillator . وهذة تعنى ان تردد الكرستالة الداخلية هو 4MHz

[Eng-Rayan]

اخي الكريم الinternal oscillator انت تستطيع تغيير وضع المذبذب من الcompiler

[crom]

يعنى اذا اخترت فى الcompiler تردد 20MHz هذا يعتى ان التردد الداخلى اصبح نفس التردد الذى اخترتة . اذا لمذا يتم تركيب كرستالات خارجية اذا كان بامكان البيك تغيير تردد ات الكرستالة الداخلية . الا اذا كانت RC يعنى لن تكون كرستالة وهذا يعنى انها غير دقيقة

[Eng-Rayan]

لا ي اخي
xt يعني كرستالة خارجية و لكن يجب ان تعمل بعض الاعدادات من الcompiler مثل
intrc osc off
mclr off
power up on wdt off

و هكذااا
وانشاء الله بكرة اعملك شرح و اخليك تعملها ب3 compiler
mikroc
mikro basic
protn ide

و الله انا الان مشغول قليلا لذلك بكرة اعملك شرح جيد انشاء الله

[king5star]

اخى ان PIC16f628A البديل الامثل لبيك PIC16F84 لانه اكبر فى حجم الذاكرة وسرع وعدد منافذة اكثر فمنفذ A يوجد به ثلاث اطراف تعمل حخرج ودخل على حسب الضبط المسبق للاى سى ويجب عليك الغاء عمل طرف دخل وخرج المذبذب واستبدالهم بالمذبذب الداخلى والغاء الطرف MCLRE حتى يصبح كله حخرج ودخل.

ملحوظة : ان المذبذب الداخلى للاى سى يكون بقوة 4 ميجا هرتز 4MHz .

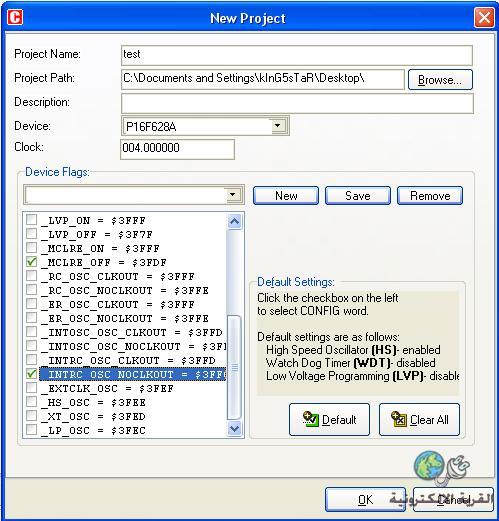

ولظبطة اعمل الخيارات فى البرنامج قبل التشغيل كالاتى :-




ولو قابلتك اى مشكلة اخى ارسل رد لاننى اتعامل مع هذا الا سى منذ مدة طويلة .

[crom]

مشكور اخى على هذا الشرح
بس لوكان عندك وقت ممكن تكمل الشرح الخيارات الموجودة بين الخيارات التى اخترتها انت كما فى الصورة . لانها لاتوجد فى ال PIC16f877 و ال PIC16f84
