السلام عليكم ورحمه الله وبركاته
الاخوه الكرام
الذين نفذوا المتراكس بحجم كبير محتاج مساعده منهم
فى التغلب على خفوت الاضاءه فيها
مع العلم ان الاضاءه ثابته على مستوى واحد الان
ولاكنها خافته بعض الشى

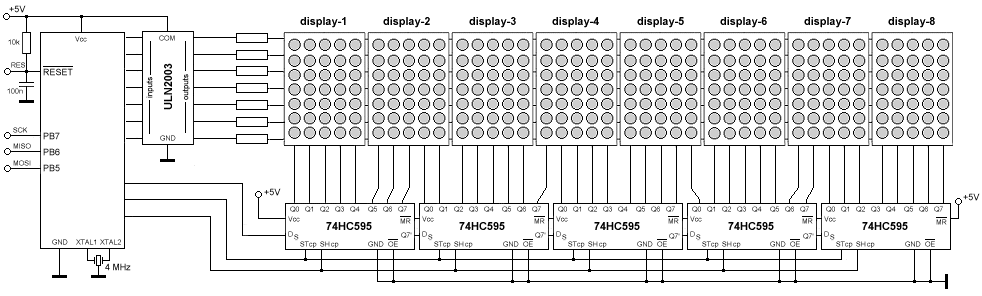

وهذا هو الرسم

السلام عليكم

[Eng-Rayan]

انا ايضا والله بعض المشاكل
عندما اجرب اللمبة و حدها تعمل 100/100 و عندما تعمل في الماتريكس تكون ضعيييييفة

[زكي شاكر]

السلام عليكم
استاذ أحمد ..
أظن ان المتحكمات 74HC595 غير قادرة على تأمين التغذية الكافية ..
اقصى تيار خرج (مع ترك هامش سلامة) لا يتعدى 20 ميلي امبير .. بينما كل ليد بحاجة الى 10 او 15 ميلي امبير تقريبا..
والحل في تقوية كل خرج ..

[أبو زكووور]

السلام عليكم أخي أحمد .........
كما تفضل الأستاذ زكي شاكر , يجب إستخدام درايفرات لكل عمود (خصوصا إذا كان عدد الأعمدة كبير , أكثر من 32 عمود )
و أقترح عليك بالنسبة لقيادة الأعمدة إستخدام ULN2803
أما بالنسبة للأسطر , أقترح عليك إستخدام ترانزستورات موسفت , لسرعتها العالية
بالتوفيق إنشاء الله .




.

[ttl]

السلام عليكم
يبدو من المخطط أنك استخدمت الأعمدة للداتا (Data) والأسطر للتأهيل (Enable)
فإن كان ذلك صحيحا فيجب استخدام درايفرات للداتا (UDN2981 أو UDN2982) وستتمكن عندها من التحكم بالإضاءة بزيادة الجهد المشترك للدرايفرات
والسلام

[أبو زكووور]

السلام عليكم
يجب على الأقل تقوية تيار الأعمدة ! ! ! ! ! ؟ ؟ ؟ ؟ ؟ ؟ ؟
لأن العمود عندما يعمل يمكن أن يُشَّغل لد و احد فقط أو إثنان أو الكل ..... هل هذا صحيح؟؟؟؟؟؟؟
لذلك إستخدم ULN2803 بقيادة مسجل الإزاحة
أما الداتا إما مباشرة من بورت المتحكم , أو بإستخدام ترانزستورات موسفت .

[ahmad72]

السلام عليكم ورحمه الله وبركاته
بارك الله فيكم جميها
ساجرب واوافيكم بالنتيجه باذن الله
