عمل كابلات الشبكة بنظام Straight-Through أو بنظام Crossover
بسم الله الرحمن الرحيم
- عمل كابلات الشبكة سواء بنظام Straight-Through أو بنظام Crossover - وسواء بسرعة 10Mbps, 100Mbps or 1000Mbps - وسواء للنظام T-568A أو بنظام T-568B   لمزيد من المعلومات من خلال موقع HP - Hewlett-Packard http://www.hp.com/rnd/support/faqs/sw_2124.htm http://en.wikipedia.org/wiki/CrossOver http://www.makeitsimple.com/how-to/dyi_crossover.htm http://www.pcnineoneone.com/howto/cat5diy1.html http://www.incentre.net/content/view/75/2/ المصدر http://www.bb-elec.com/tech_articles...lustration.asp أو من خلال موقع جووووووووجل والنقر علي زر صورة Image وكتابة نص العبارة ( RJ45 ) ثم النقر علي زر البحث Search التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 04-07-2010 الساعة 07:09 AM |
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
تابع موضوع عمل كابلات الشبكة بنظام Straight-Through أو بنظام Crossover

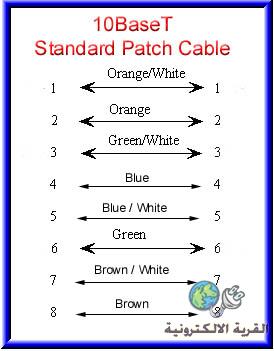

الشكل العام لقاعدة نظام الكابل المعكوس المسمي Crossover للنظام 10Mbps or 100Mbps يستخدم في ربط أي الهاب HUB مع هاب HUB أخر. يستخدم في ربط أي السوتش Switch مع سوتش Switch أخر.  الشكل العام لقاعدة نظام الكابل العدل المسمي Straight-Through للنظام 10Mbps or 100Mbps يستخدم في ربط أي حاسوب (كمبيوتر) طرفي مع الهاب HUB أو السوتش Switch  صور الهاب HUB  صورة السوتش Switch  صورة توضيحية  لمزيد من الايضاح تجده هنا http://www.hp.com/rnd/support/faqs/sw_408.htm التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 23-05-2010 الساعة 01:27 PM |
|
|||||
|
|
|
|||||
|
|
|
|||||
|
لعيون اخي kiko_zoro ============= طريقة عمل الRoll-Over Cable: 1 مع 8 2 مع 7 3 مع 6 4 مع 5 5 مع 4 6 مع 3 7 مع 2 8 مع 1
|
|
|||||
|
لعيون اخي kiko_zoro وبعد اذن اخي الغالي Ghost 2003 ============= طريقة عمل الRoll-Over Cable: 1 مع 8 2 مع 7 3 مع 6 4 مع 5 5 مع 4 6 مع 3 7 مع 2 8 مع 1
|
|
|||||
|
|
