السلام عليكم جميعاً وارجو ان تكونوا بكل خير انشاء الله .
بداية كل الشكر الى الاخ الاستاذ احمد الفايد والاخ زكي شاكر والاخ ريان والاخ ماجد وكل من ساعدتني وطبعا الى هذا الموقع الكريم .
اخوتي: قمت بتصميم مشروع من مهامه وخططه الاتي:
استشعار وجود ضوء لتشغيل ريليه وايضا استشعار عدم وجود ضوء ايضا لتشغيل ريليه اخر
تركيب حساس حرارة واعطاء تنبيه وصوت تحذيري
تركيب دارة حساس للصوت(حساس صوت) ايضا لاعطاء تنبيه صوتي ومرئي
تركيب دارة اشعة حمراء (مرسل ومستقبل)
وغير ذلك اي قابلة للتطوير والتعديل .
وهذا المشروع لبيتي انا اي ساتخدمه بشكل عملي حيث ان :
دارة اسشعار وجود ضوء لاشعال انارة البيت صباحا حيث ان البيت معتم شيئا ما
ودارة اسشعار عدم وجود ضوء هي لشتغيل دارة الاشعة الحمراء ومن ثم عند قطع الشعاع يتم اشعال انارة عند مدخل البيت لمدة 3 دقائق مثلا
ودارة تحسس الصوت لوضع الحساس في غرفة طفلي حيث انها بعيدة شيئا ما عن غرفتي وهو صغير (لمراقبته)
ودارة حساس الحرارة لاضعه قرب سخان الماء ايضا لمراقبته
وايضا تركيب نظام لمراقبة خزان الماء الموجود على السطح الرابع
وايضا خزان الوقود ................ الخ
المهم نفذت الدارة على بروتوس بمساعدة الاخ ريان ومجهوده مشكورا والكثر من الاخوة بهذا المنتدى مشكورين جميعا
ووضعت عليها دارتي خلية ضوئية ودارتي ريليه وبعض الديودات لاستخدامها كمؤشرات حالة وسبيكرات ايضا لاصدار الصوت وهي تعمل بشكل ممتاز .....الخ
ونفذت الفيبر
واشتريت كل القطع وركبتها على الدارة وقمت بتحويل ملف تجريبي الى هيكس

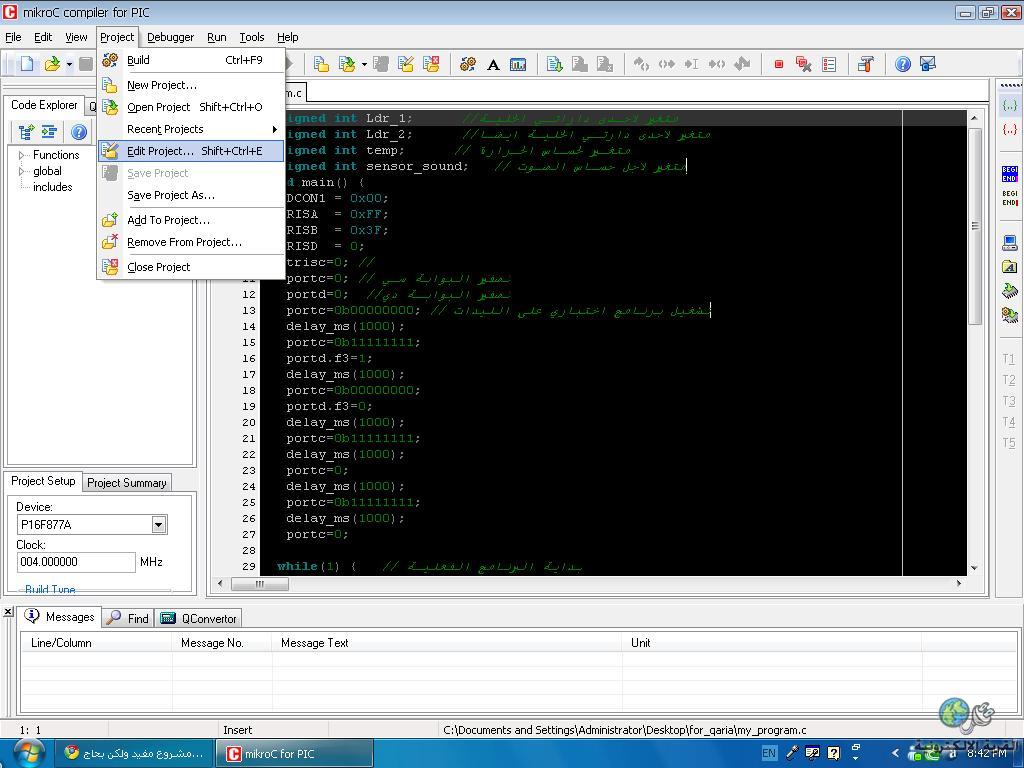

طبعا الملف لا يحوي كل المهام وانما هو عبارة عن اشعال واطفاء الليدات لعدة مرات ومن ثم الانتقال الى برنامج يفحص وروود اشارة من احدى دراتي الخلية ليشغل احدى دارتي الريليه كتجربة ومن ثم اخذت الملف الى احد الاخوة لينقله الى البك وهو هنا 16f877a وفعلا اشتغلت الليدات ولكن لم تعمل الدارات الاخرى

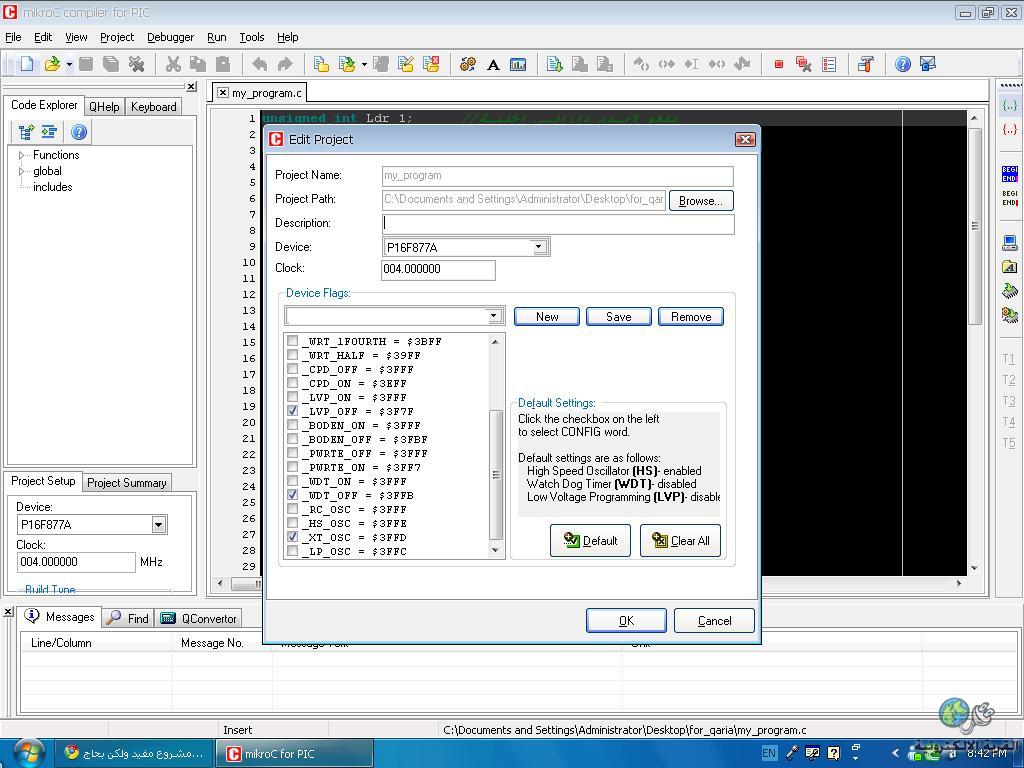

انا لدي مبرمجة صينية المهم قمت بتعديل وحرق البرنامج عندي على البك باستخدام المعالج ولكن بالخطوة الاخيرة يسالني عن الكريستالة rc او xt ... الخ وصراحة لا ادري ماذا اختار من بينها (كنت قد سالت عن ذلك بمشاركة اخرى وعذرا على التكرار) ومن قمت بنقل البك الى الدارة وللاسف لم تعمل ولا حتى اي ليد ولا اي شئ ولكن عند ملامسة طرف الكريستالة تعمل الليدات وعند ابعادها تنطفئ وعند حرق البك مرة ثانية واختيار كريستالة من نوع اخر عند الضغط على زر اعادة الضبط تعمل الليدات بشكل متواصل .......
اشعر اني اطلت كثيرا سامحوني
المهم الدارة هنا بهذا الرابط فما هي المشكلة بالله عليكم واي سؤال انا جاهز انشاء الله لنحل المشكلة سويا ويكون المشروع خيرا للجميع ...
الكريستالة 4 ميغا هرتز والمكثفين 22P والبك على الدرة هو 16F877A وعلى دارة البروتوس هو 16F877 حيث لم اجده بالسوق
http://www.4shared.com/file/t0ZVVpL3/for_qaria.html
مشروع مفيد ولكن بحاجة الى تصحيح فهل من مساعدة ؟
