[ashrafgogo]

لدى ماكينة ريكو أفيشو 650 وأعطتنى هذا الخطأ SC401-2
و دائما ما تعطى صوت عالى جداً عندى سحب الورق من الدرج
وكل تقريباً من 10 إلى 20 ورق تحشر الورق
فما هو هذا العيب و كيف يمكن إصلاحة
أرجو الرد سريعاً

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة ashrafgogo لدى ماكينة ريكو أفيشو 650 وأعطتنى هذا الخطأ SC401-2 و دائما ما تعطى صوت عالى جداً عندى سحب الورق من الدرج وكل تقريباً من 10 إلى 20 ورق تحشر الورق فما هو هذا العيب و كيف يمكن إصلاحة أرجو الرد سريعاً

بسم الله الرحمن الرحيم

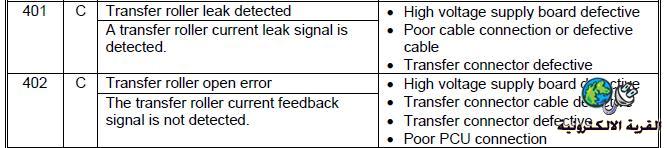

صورة العطل وطريقة اصلاحة



يقع العيب في وحدة Transfer roller أو تسمي بالحصيرة مركبة علي الباب الجانبي للألة في الناحية اليمني للماكينة يجب فكها بعد اغلاق الماكينة و يوجد مفتاح باللون البني يجب تحريكة وهو علي شكل زراع ثم فكها برفعه برفق مع قراءة كتالوج الصيانة أولا لكي يمكنك فكها وكتالوج الصيانة باسم Service manual
ثم احضار ورقة جرائد قديمة ثم افراغ الحبر من وحدة Transfer roller وتنظيفها جيداً وتنظيف عجلات الحركة للسير الخاص بنقل الورق وتوصيلة لوحدة الدرم

الترجمة

Transfer roller leak detected
A transfer roller current leak signal is
detected.
• High voltage supply board defective
• Poor cable connection or defective
cable
• Transfer connector defective

------------------------------

Transfer roller open error
The transfer roller current feedback
signal is not detected.
• High voltage supply board defective
• Transfer connector cable defective
• Transfer connector defective
• Poor PCU connection


الكشف عن تسرب الحصيرة Transfer roller
ونقل الأسطوانة إشارة تسرب الحالي
الكشف عنها.
• بوردة أو كارت توفير الجهد العالي معطلة High voltage supply
• كابل اتصال ضعيف أو معيبة
كابل
• نقل توصيل وحدة Transfer معيبة

------------------------------

بكرة Transfer roller خطأ بالفتح
transfer roller تيار التغذية العكسية
لم يتم الكشف عن إشارة.
• بوردة أو كارت توفير الجهد العالي معطلة High voltage supply
• موصل كابل Transfer معطلة
• كابل توصيل Transfer معيبة
• اتصال ضعيف بوحدة الدرم

[ashrafgogo]

ألف شكر يا باشا بجد
وجزاك الله كل خير
