[Microchip2012]

السلام عليكم ورحمة الله وبركاته
لقد قمت بإنشاء برنامج على المتحكم pic16f877aيقوم بإطفاء الليد وتشغيله كل تقريبا نصف ثانية
وتمت البرمجة بنجاح
وعملت الدائرة و قامت الليدات بالمطلوب منها ولكن بعد عدة ثواني يتوقف المتحكم أو يعلق(hang) و أضطر إلى فصل التغذية وإعادتها من جديد
الخطأ ليس في الكود أبدا
أرجو المساعدة

[frank_hugo_1100]

ممكن طيب تضع لنا الكود وايضا الهاردوير فعليا اللى انت موصلو

مثلا موصل MCLR

[Microchip2012]

MCLR موصله بمقاومة مع vdd
وكريستال 10 ميجا هرتز مع مكثفين 36pf

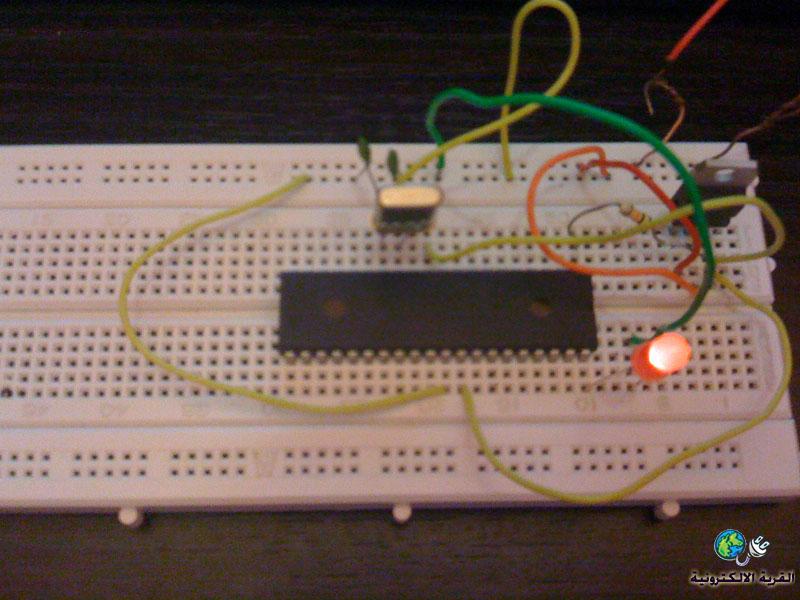

وهذه صورة الدائرة

المشكلة هي بعد عدة ثواني من عمل الدائرة يبقى الليد مشتغلا ولا ينطفئ
وهذا هو الكود

void main() {

TRISB=0;
while(1){
      PORTB=255;
            Delay_ms(500);
                 PORTB=0;
            Delay_ms(500);

}
}

[Microchip2012]

لم يستطع أحد في هذا المنتدى على الإجابة؟؟

[زكي شاكر]

السلام عليكم
المتحكم يعمل في ظروف غير عادية : من الضروري وضع مقاومة حماية بين الخرج وبين الليد .
220 او 330 اوم ..

[محمد50]

اقتباس المشاركة الأصلية كتبت بواسطة Microchip2012 MCLR موصله بمقاومة مع vdd وكريستال 10 ميجا هرتز مع مكثفين 36pf وهذه صورة الدائرة المشكلة هي بعد عدة ثواني من عمل الدائرة يبقى الليد مشتغلا ولا ينطفئ وهذا هو الكود void main() { TRISB=0; while(1){ PORTB=255; Delay_ms(500); PORTB=0; Delay_ms(500); } }

السلام عليكم
تاكد اخى من غلق حلقة البرنامج

[Eng-Rayan]

تاكد جيدا من انك تضع 10k في الmclr و تضعه مع الvdd اي 5volt لانني ارى في الصورة 47k في الmclr
و بالتوفيق انشاء الله

[Microchip2012]

أشكركم جميعا على الردود
بالنسبة للأخ محمد50 أنا أعتقد أن حلقة البرنامج مغلقة
بالنسبة للأخ Eng-Rayan هل تفرق إذا كانت 10k أو 47k؟؟
لأنني وضعت نفس المقاومة على pic16f84a وعملت الدائرة بشكل ممتاز
إذا كانت تفرق قيم المقاومات سأقوم بشرائها اليوم
