مساعدة في جهاز مرسل و مستقبل للإنذار بواسطة قطع شعاع تحت الحمراء

king ridha · 05-04-2010, 10:38 AM

السلام عليكم
ابحث عن دائرة مرسل و مستقبل للإنذار بواسطة قطع شعاع تحت الحمراء

اريد استخدام ٍهذا التصميم لمراقبة منطقة معينة و لتكن مثلاً بوابة مصنع .
شكرا

Eng-Rayan · 05-04-2010, 12:17 PM

هل تريد هذا المشروع بالمايكو و لا بالic

king ridha · 05-04-2010, 02:12 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة Eng-Rayan

هل تريد هذا المشروع بالمايكو و لا بالic

اخي المهندس ريان شكرا لك على الرد السريع

اريده بسيط فقط ان كان ب555 ic (ان كنت تقصد ic هو 555)
او اذا لم ينجح ب ic555 سوف استعمل المايكرو
ان كانت لديك اى فكرة فانا في الانتضار

king ridha · 06-04-2010, 08:30 AM

انتضر منك الاجابة اخي ريان

ولاء الدين · 06-04-2010, 12:39 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة king ridha

اخي المهندس ريان شكرا لك على الرد السريع

اريده بسيط فقط ان كان ب555 ic (ان كنت تقصد ic هو 555)
او اذا لم ينجح ب ic555 سوف استعمل المايكرو
ان كانت لديك اى فكرة فانا في الانتضار

سلام الله عليكم

هنا تجد ضالتك

http://www.qariya.com/vb/showthread.php?t=62556

Eng-Rayan · 06-04-2010, 12:41 PM

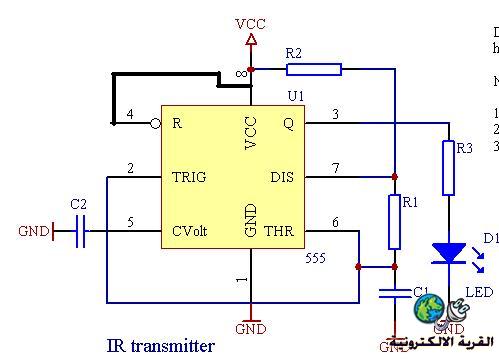

بسم الله نبداء بدائرة المرسل هذا المرسل خاصيته انك تستطيع التحكم من 32khz الى 42 khz عن طريق المقاومة المتغيرة

و انشاء الله المرة القادمة اضع دائرة المستقبل

king ridha · 06-04-2010, 01:07 PM

اولا بارك الله فيك اخي ريان على الاستجابة

لى بعض الملاحضات لم افهمها

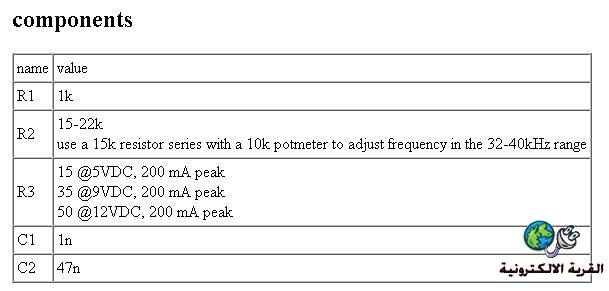

1 / اين هي المقاومة المتغيرة هل هي R2
2 / مانوع LED يعني ترميزه او ااخذ اي LED يصلح لهذه الدائرة
يعني هل استطيع اخذ LED مثلا من ريموت كنترول
3 / ماقيمة R3 هل 15 كيلو اوم ام 30كيلواوم ام ماذا
انتضر منك الاجابة
وانتضر منك دائرة المستقبل

شكرا شكرا
انا متشوق لعمل هذه الدائرة

Eng-Rayan · 06-04-2010, 01:32 PM

iهذا هو ملف بروتس فيه كل شئ
http://www.mediafire.com/?m2raiykvytz
