محول رفع ذاتي آلي

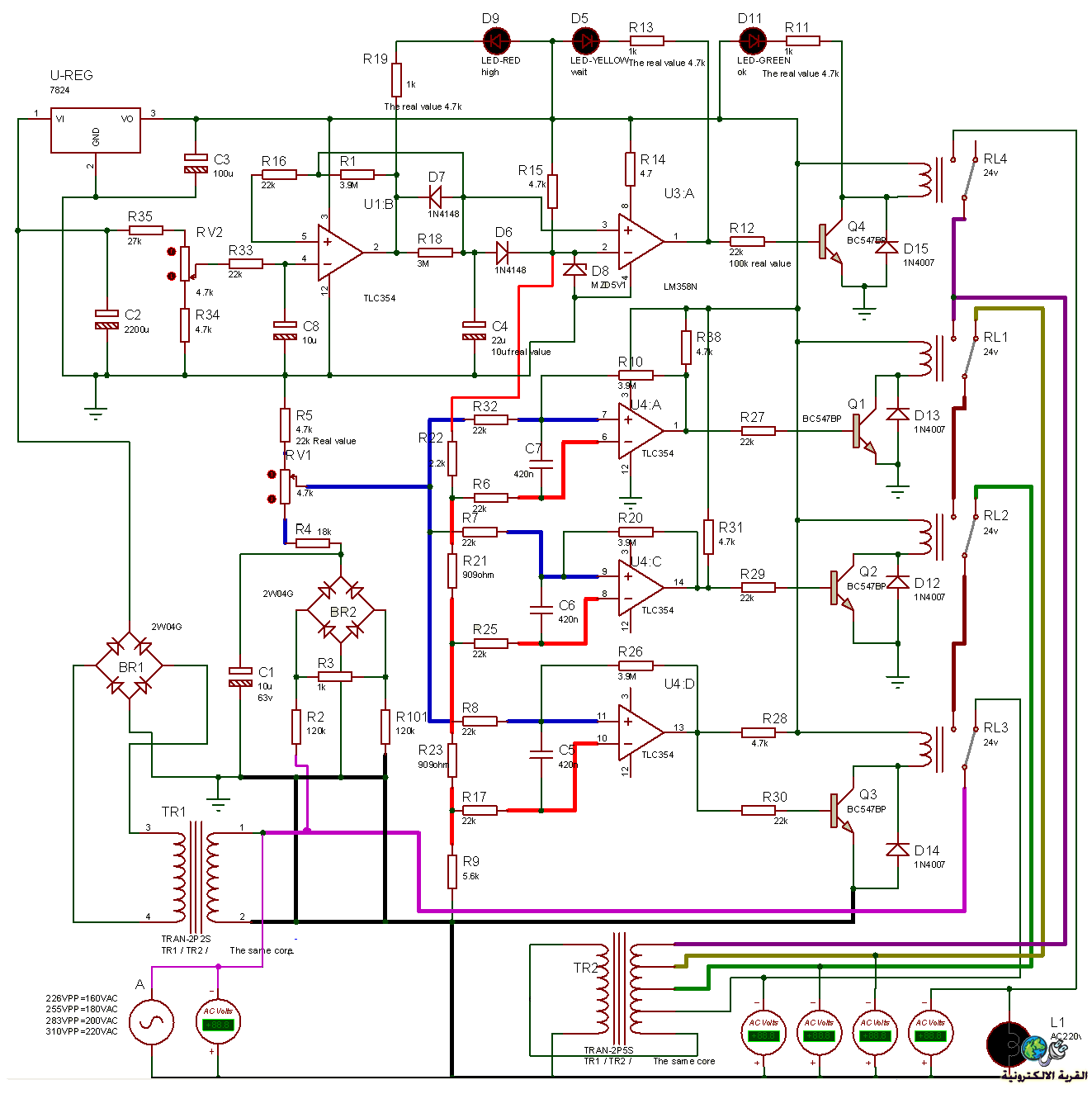

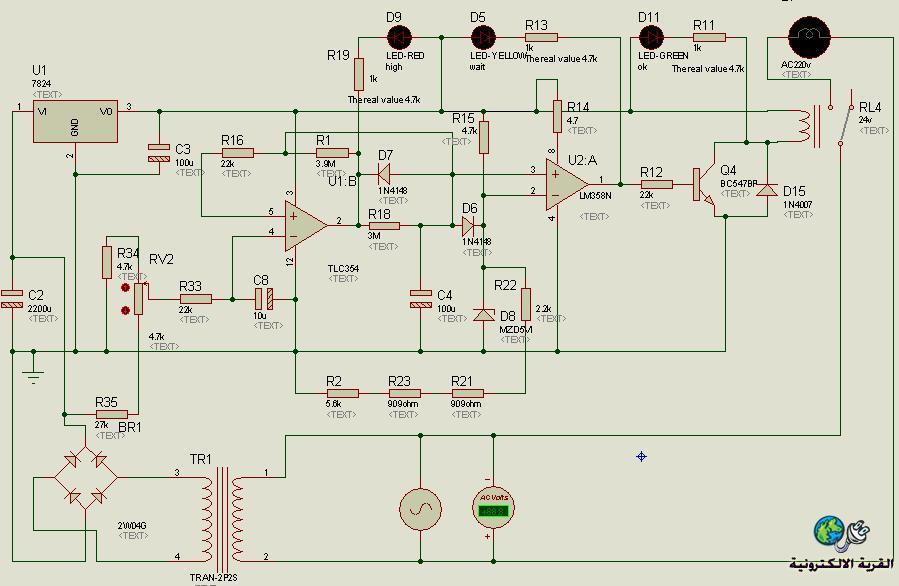

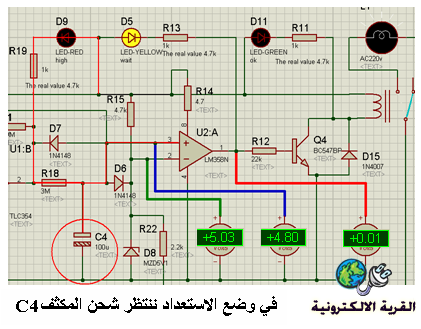

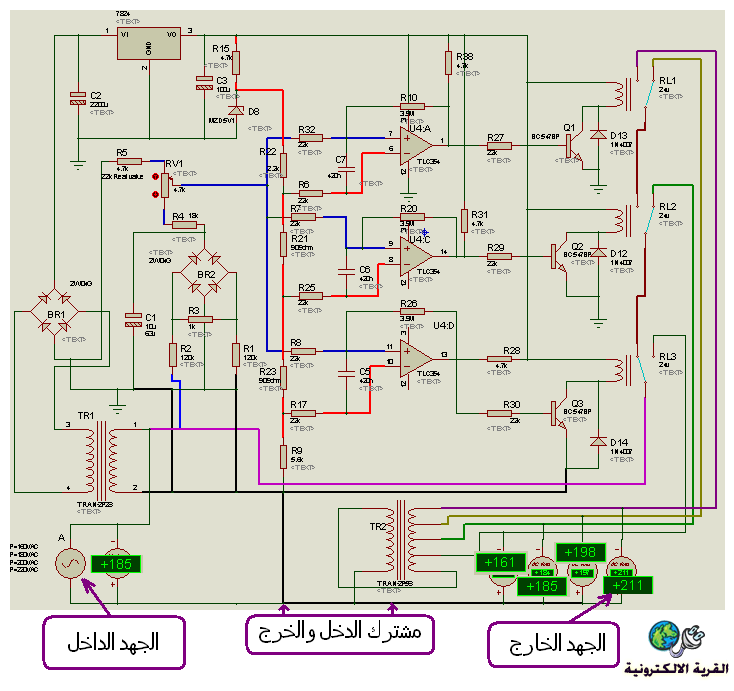

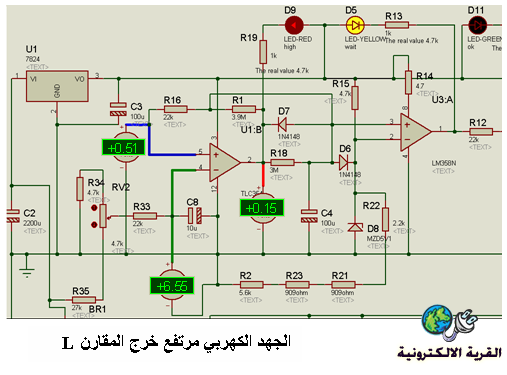

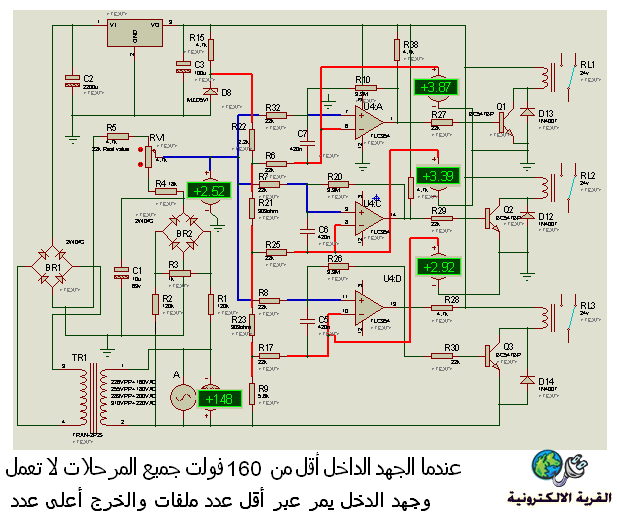

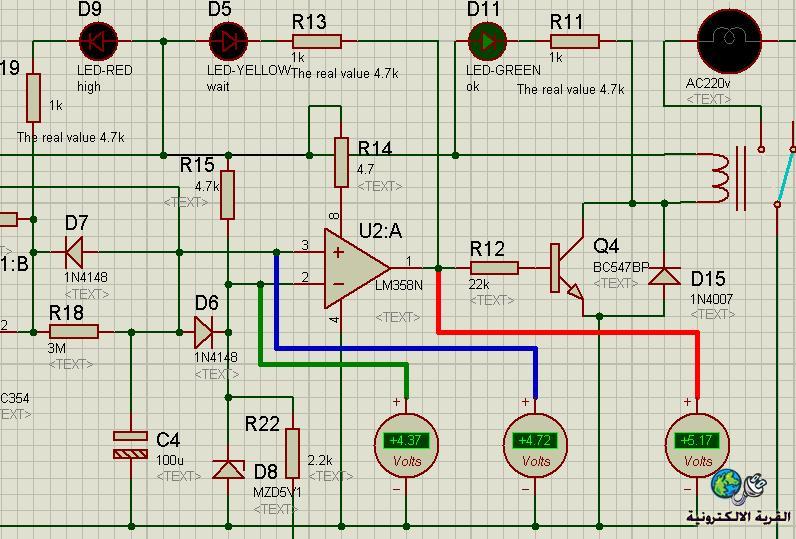

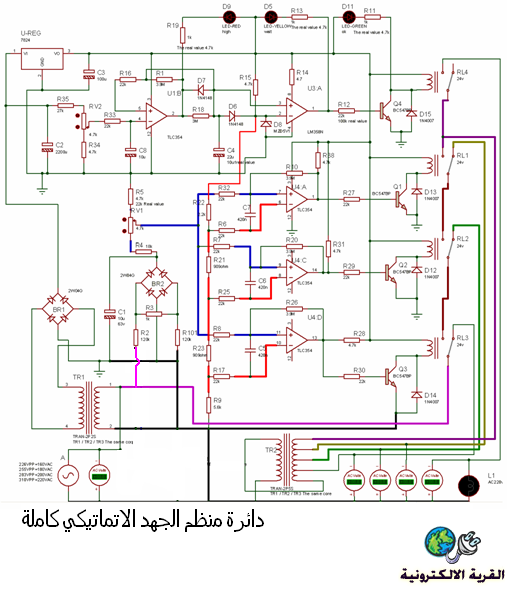

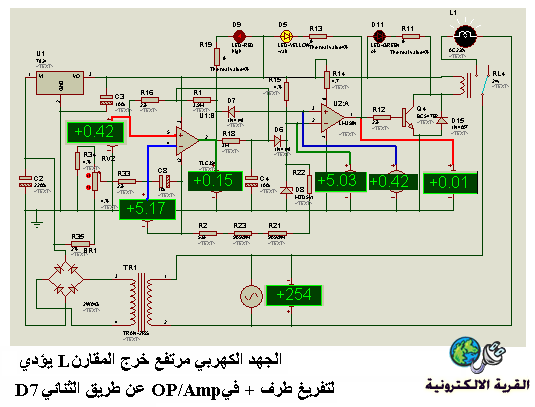

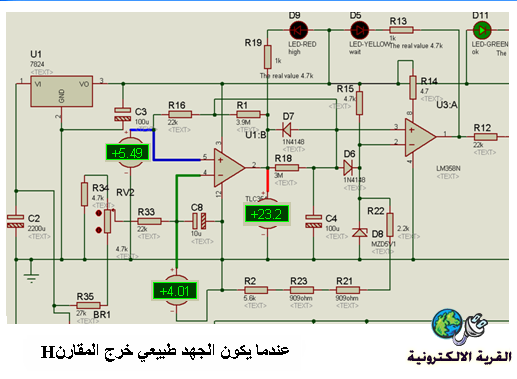

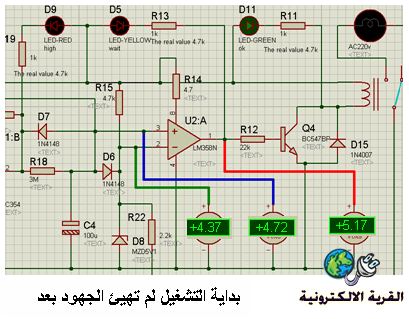

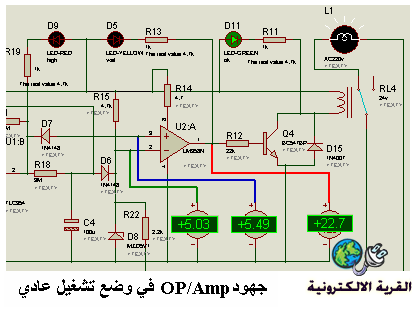

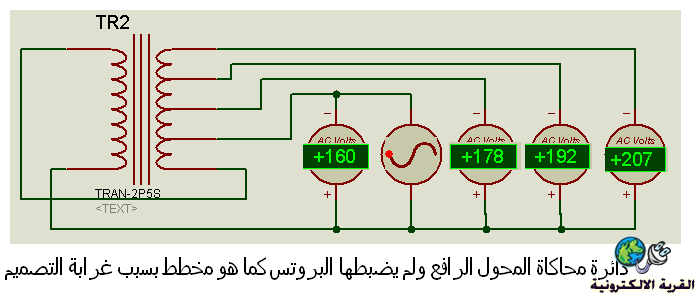

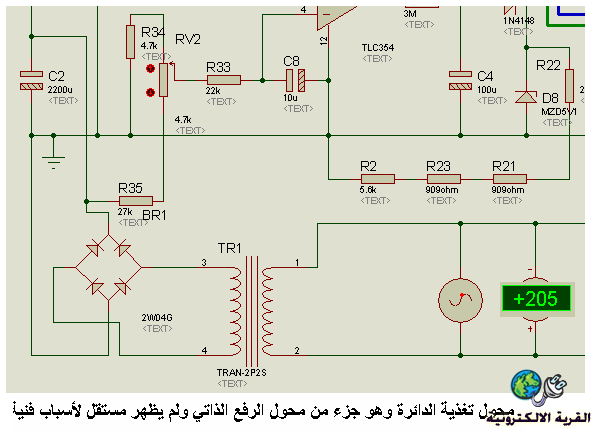

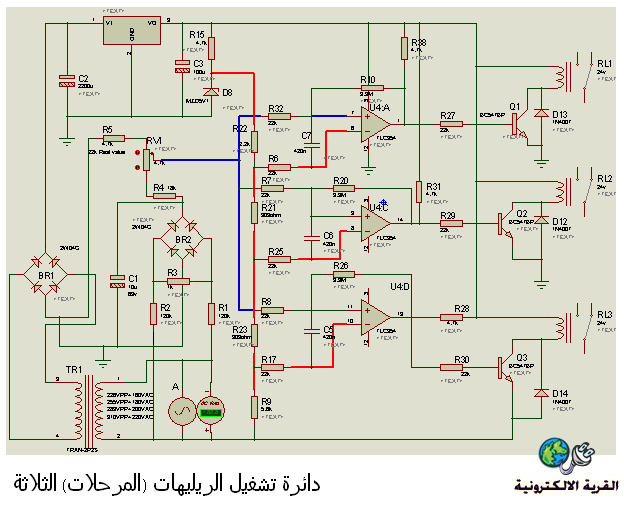

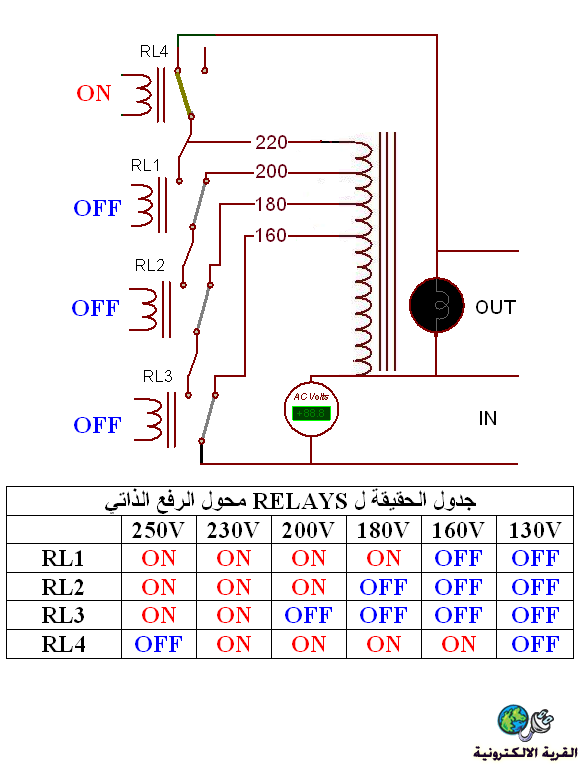

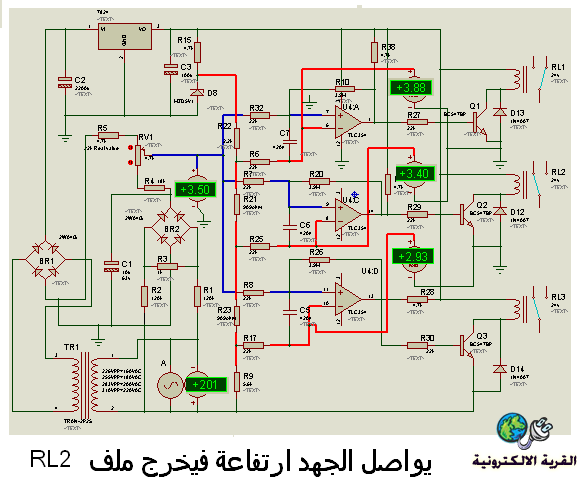

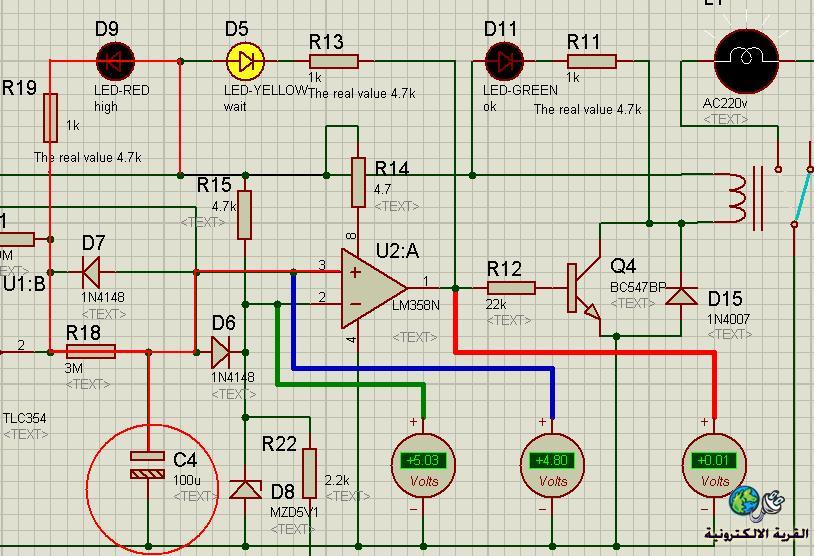

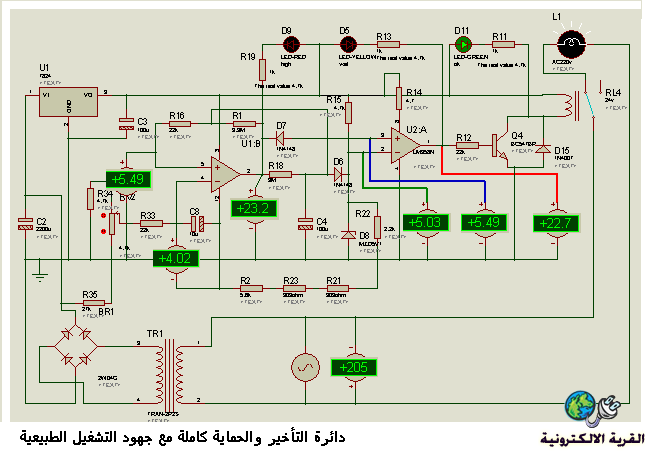

بسم الله الرحمن الرحيم السلام عليكم ورحمة الله وبركاته أقدم لكم اليوم دائرة محول رفع ذاتي آلي مع تأخير زمني عند بدء التشغيل وكذلك حماية من ارتفاع الجهد (الدائرة ثلاثة مراحل كل مرحلة 20 فولت) تبدأ من 160 ثم 180 ثم 200 automatic self transformer with time delay and over voltage protection وهي دائرة مطورة عن التي سبق عرضها هنا ملحوظة هامة: المتكاملتين المكونتين للدائرة TLC354 وهي comparator والثانية LM358 وهي OP/amp غير معلومتي الأرقام (أرقامها ممسوحة) ولكن الأولى أي المقارن فهي معلومة في دوائر أخرى بالرقم LM393 وهذا الرقم غير معرّف في البروتس وتم استخدام الرقم TLC354 وهو مشابه له تماماً أما مكبر العمليات LM358 فقد وجدت أن تركيب مقارن بدلاً منه لا يشغل الدائرة حسب الأصول ولذا اخترته .... وأيضاً ترتيب أطرافه مشابه تماماً يمكن مراجعة عمل مكبر العمليات والمقارن والفرق بينهما هنا http://www.qariya.info/vb/showpost.p...&postcount=161 ولمعلومات أكثر استفاضة عنهما راجع موضوع الأخ ماجد عباس محمد شرح مكبر العمليات Op-Amp الجزء الأول: سوف أتناول في هذا الجزء الشيء الهام والجديد في هذه الدائرة المؤقت الزمني والحماية من ارتفاع الجهد بداية هذا مخطط دائرة التأخير والحماية http://upload.qariya.info/images/qariya-52be5ad210.jpg لاحظ أن المقاومة المتغيرة RV2 موضوعة على أدنى حد ممكن وذلك لعدم تغيير القيم عن الواقع تم تغيير قيمة المكثف C4 من 10 إلى 100 ميكرو حتى يظهر زمن التأخير عندما يكون استشعار جهد الحماية بقيمة غير حاسمة يعطي البرنامج رسالة خطأ وقد وردني استفسار من عزيز عن سبب وجود المقاومات R2. R21 .R22 .R23 والسبب أنها تعمل كمجزءات جهد لمرحلة المقارنات الثلاث القادمة بإذن الله ورفهم الآن من الدائرة يغير زمن الإنتظار المقاومة R12 قيمتها الحقيقية R=100K وقد يكون هذا الارتفاع حتى تفصل الدائرة عندما جهد الدخل أقل من قيمة معينة عموماً غيرتها بمقاومة 22كيلو لكي يقبلها البروتس وهنا لحظة التشغيل الأولى http://upload.qariya.info/images/qariya-61df6b6801.jpg  وهنا يظهر إضاءة ال LED الأخضر ولكن زمن الإضاءة هذا لا يسمح للريليه RL4 بأن يوصل وتهمل هذه اللحظة حيث في الواقع العملي لا تظهر أية إضاءة للأخضر عند بدء التشغيل وال 5 فولت الظاهرة (+5.17) لأن مكبر العمليات LM358 لم يعمل بعد وقد سبقه الثنائي الضوئي LED5 وبالنظر لجهود الدخل فلم يصل الجهد المرجعي V5.1 على الطرف 2 لقيمته بعد هنا الدائرة في مرحلة الإنتظار http://upload.qariya.info/images/qariya-65358664cc.jpg  http://www.electvillage.com/upload//...ile=65358664ccوهنا في مرحلة التشغيل http://upload.qariya.info/images/qariya-b383dbfe23.jpg  جهود المقارن comparator في وضع التشغيل الطبيعي  جهود المقارن عندما جهد العموم مرتفع  وهنا لاحظ كيف سيوقف المقارن عمل مكبر العمليات عند ارتفاع الجهد  محول تغذية هذه الدائرة هو جزء من محول الرفع الذاتي ولكن لتعذر رسمه داخلياً كان بهذا الشكل  تقريباً كل ما أردت شرحه وضحته بالصورة وقياس الجهود وبهذا أكون قد أنهيت شرح عمل دائرة الحماية والتأخير وإلى لقاء مع دوائر المقارن الثلاثة (الجزء الثاني للموضوع) عملية التحكم في تشغيل Relay وأتناول هنا عملية التحكم في تشغيل الريليهات (Relay) مع أن هذه المرحلة هي الأسهل تصميماً وتنفيذاً إلا أنها دقيقة وحساسة وتنفيذها بالقيم المطروحة يتطلب تصميم المحول بشكل مطابق تماماً للمستخدم في البرنامج لذا تترك المقاومات R21& R22 &R23 & R9 ليتم ضبطها مع المحول وتلاحظ أن قيمها دقيقة تنويه تم تغيير مقاومة الأرضي R5 التي تجزء الجهد للمقاومة المتغيرة VR1 من القيمة الواقعية R=22K إلى القيمة البروتوسية R=4.7K لأن هذه المقاومة تبقي الجهد في حدود ال5 فولت وهي مقاربة لقيمة زينر الجهد المرجعي 5.1 فولت ولو وضعت القيمة 22كيلو سيختل العمل في البرنامج ويعطي جهداً يصل 10 فولت وتفشل الدائرة لذا اقتضى التنويه المراحل المختلفة والجهود مع الصور توضح طريقة العمل  تلا حظ في الرسم السابق أن الجهد المرجعي وضع على - ولن يصبح المقارن في الوضع H إلا إذا ارتفع الجهد (المستشعر قيمة جهد الدخل) والموضوع على الأطراف + عن قيمة الجهد المرجعي وتقريباً الجهد المرجعي ثابت بسبب الزينر 5.1 وهو كما يظهر بالرسم وهكذا لم يستطع أي مقارن الوصول لمرحلة H وبقيت جميعها L وبالتالي جميع المرحلات OFF وهذا يجعل دخل جهد المصدر يمر في عدداللفات الأقل في حين أن عدد لفات جهد الخرج ثابته  الرسم السابق وقد بدأ جهد كهرباء المصدر بالارتفاع وحيث أن المقارن الثالثU4D له أدنى جهد على سالبه - فكان من الطبيعي أن يكون أول من اشتغل للوضع H مشغلاً بذلك الترانزيستور Q3 والتي تجعل المرحل RL3 في وضع تشغيل ON وفي هذه الحالة يقفز مدخل الجهد من عدد اللفات الأقل ليلغي مرحلة تكبير جهد قيمتها الفرضية 20 فولت   في الرسم السابق ارتفع جهد الدخل للقيمة 226 فولت فتصبح المقارنات الثلاثة في الوضع تشغيل H مشغلة بذلك جميع المرحلات ويكون جهد الدخل هو جهد الخرج في حال ارتفع جهد الدخل لقيم أعلى من ذلك تعمل دائرة الحماية من ارتفاع الجهد في الشرح السابق ويتحكم بقيمة الارتفاع المقاومة المتغيرة RV2 وهكذا أتممت شرح المرحلات المكبرة للجهد وإلى الدائرة الكاملة والمحول وهنا عرض كامل للجهاز الرسم الفني للمحول المستخدم والذي لم يكن بالإمكان رسمه على هذه الصورة في برنامج Proteus ولاحظ التوصيلات وجهود الدخل والخرج والقلب واحد لجميع الملفات  وهنا محول الرفع فقط بعد محاكاته على البرنامج وهنا رسم الدائرة من خلال proteus ويتضح وكأن هنالك محولين ولكن هذه ضرورة البرنامج فكلاهما على قلب واحد  وهنا ملف المحاكاة هذا شكل الدائرة الكلي  هنا بالأسفل صورة الدائرة كاملة وهي مصغرة لأن الصفحة لا تتسعها فاضغط على الصورة للتكبير  وهذا ملف محاكاة الدائرة على بروتس ملاحظة الدائرة على البروتس توضح كم كان مزعجاً على البرنامج تفسير وحساب جهودAC لذا تجدها دائمة التغيير جميع القيم البروتسية التي غيرتها أوضحتها مكان النص text للقطع وهي قليلة الصفحة الأصلية للموضوع http://www.qariya.info/vb/showthread...170#post367170 [CENTER]رَبَّنَا لاَ تُؤَاخِذْنَا إِن نَّسِينَا أَوْ أَخْطَأْنَا تم الموضوع بحمد الله وتوفيقه
التعديل الأخير تم بواسطة : ماجد عباس محمد بتاريخ 06-01-2019 الساعة 03:13 PM السبب: تصحيح الرابط للموقع الجديد |
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
نسيت شكرك
 التعديل الأخير تم بواسطة : osama matar بتاريخ 04-04-2010 الساعة 08:44 AM |
|
||||||
|
السلام عليكم ورحمة الله تعالى وبركاته
اخى الحبيب بشمهندس / اسامه الرجاء التركيز جيدا فى هذه الصوره وهى مخطط لمحول خفض لجهد 33 / 11 كيلوفولت قدرة 12.5 ميجا فولت امبير وتابع معى باقى التفاصيل لاحقا ان شاء الله تعالى معايا حضرتك انت ارجو ان تكون معايا ولاتذهب الى بعيد وشكرا حبيبى  التعديل الأخير تم بواسطة : ابوقشه بتاريخ 04-04-2010 الساعة 01:21 PM |
|
||||||
|
اخى الفاضل اسامه هذا المخطط الذى تم رفعه لحضرتك عبارة عن محول خفض لجهد 33 / 11 كيلوفولت بقدره 12.5 ميجا فولت امبير واذا لحظة طريقة توصيله فهو موصل بطريقة دلتا / نجمه ثلاثى الاوجه تابع معى الخطوات التسلسليه من اعلى الصوره الى اسفلها 1- ملفات منظم الخطوه ابتداء من الخطوه 1 الى الخطوه رقم 9على الثلاثة اوجه 2- مغير وضع الخطوه وهو عباره عن مجموعة كونتكات على جريده من الفبر المقوى ومتصله بجموعة جربوكس مربوطه بمحرك من محركات الخطوة اللى يمكن التحكم فى زاوية ميل العضو الدوار وعكس حركة هذا المحرك يمينا او يسارا ففى هذه الجمله لمحرك الخطوة اريد بالفصيل الممل طوعا لا فرضا لكيفية عمل هذه الدائره وكيف تتحسس هذه الدائره بانخفاض وارتفاع الفولتيه حتى اتمكن من عمل هذه الدائره وربطها بمحرك الخطوة الذى يقوم بادخال واخراج الملفات المساعده ( لمنظم الخطوة ) اتوماتيكى بدون عمل ريلهات حيث ان الامبير كبير جدا عل ملفات منظم الخطوة وهو يتراوح ما بين 200 الى 300 امبير ناحية 33 كيلوفولت واريد ان اطبق هذه النظريه على المحولات التى تعمل على تنظيم وتثبيت الجهد اتوماتيكى ولكن بواسطة محرك الخطوة وليسى بواسطة الريلاى وقدرة هذه المحولات تبدا من 5 كيلووات حتى 30 كيلووات ثلاثى الاوجه 380 فولت 3- ملفات 33 كف 4- مسقط للمحول من اعلى 5- محول تاريض 6- ملفات 11كيلوفولت ذات اللون الاحمر بالاضافه الى تنفيذ هذه الدائرة على المحولات ذات القدرات العاليه والتى يتم التحكم فى تنظم جهدها بواسطة منظم الخطوه اليدوى وشكرا حبيبى  |
|
||||||
|
|
