[strongstorm]

السلام عليكم
أحاول عمل دائرة تحكم بمحرك عن طريق Pic18f452 بحيث يعمل on على فترات ثم off كما هو موضح في الشكل التالي رقم 1 لكن المشكلة انا المحرك لم يشتغل وبعض المرات يشتغل ثم يصبح هناك تقطيع ثم يتوقف عن الدوران لكن لما نضع محل المحرك لمبة LED تشتغل اللمبة كما هو موضح في الشكل رقم 2 وعندما ا افصل دائرة المحرك عن المتحكم واضع 4 فولت على base للترانزيستور يشتغل المحرك كما هو موضح في الشكل رقم 3 فما هو سبب عدم اشتغال المحرك عند توصيله مع Pic18f452

[ماجد عباس محمد]

أين الصور؟ انقر على "الإنتقال للوضع المتطور" لتتمكن من رفع الصور

[strongstorm]

اعتقد انه توجد مشكلة في رفع الصور

[strongstorm]

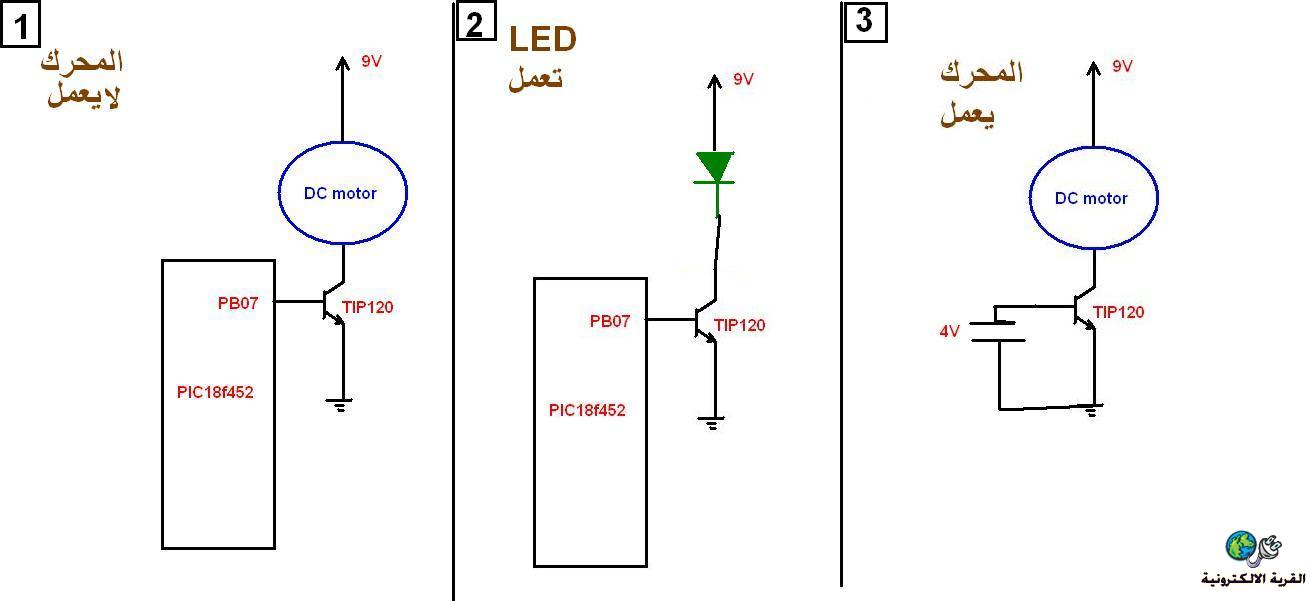

الصورة في هذا الرابط

http://upload.qariya.info/images/qariya-4c4eeb9d9f.jpg

[ماجد عباس محمد]

أولا خطأ توصيل الميكرو مباشرة على قاعدة الترانزيستور و يجب أن يتم ذلك عن طريق مقاومة 330 أوم لحماية البيك
ثانيا من Data Sheet بالنسبة لهذا المنفذ بالذات يقول أن به Pull Up ضعيف وهذا ما يقوم بفتح الترانزيستور ولعلاج هذا يجب وضع بت معينة =1 وهذا النص الذى يشرح اسم هذه البت

Each of the PORTB pins has a weak internal pull-up. A
single control bit can turn on all the pull-ups. This is performed
by clearing bit RBPU (INTCON2<7>). The
weak pull-up is automatically turned off when the port
pin is configured as an output. The pull-ups are
disabled on a Power-on Reset.

إذا لم تكفى يمكنك إضافة مقاومة 1ك بين الطرف و +5فولت
أو ربما لو استخدمت portC سيكون افضل
