لو انت مبتدئ ادخل وجرب نفسك

[ahmed115]

اختبار بسيط لاخوننا المبتدئين

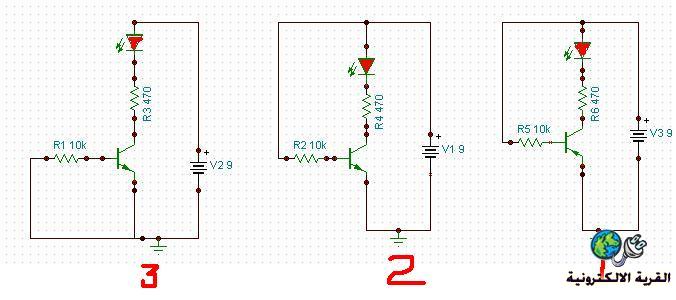

فى اى دائرة يضيئ الليد ولماذا؟

طيب الدائرة التى لايضيئ فيها الليد ماذا نفعل لكى يضيئ؟

[فهد المنصور]

لرفع الموضوع ..

سيضيء الثنائي في الدائرة الثانية فقط ..

وسأترك ذكر السبب لباقي الاعضاء ..

[ahmed115]

المشاركة الأصلية كتبت بواسطة Fahad

لرفع الموضوع ..

سيضيء الثنائي في الدائرة الثانية فقط ..

وسأترك ذكر السبب لباقي الاعضاء ..

شكرا اخى فهاد على المرور ولو ان محدش من اخوننا المبتدئين رد
الظاهر خلصوا

المهم انا لو ربطت مقاومة القاعدة بالمجمع فهل تعتبر هذه تغذية عكسية ولا عادية ؟

كما فى الشكل

[الايوبي]

المشاركة الأصلية كتبت بواسطة ahmed115

شكرا اخى فهاد على المرور ولو ان محدش من اخوننا المبتدئين رد
الظاهر خلصوا

المهم انا لو ربطت مقاومة القاعدة بالمجمع فهل تعتبر هذه تغذية عكسية ولا عادية ؟

كما فى الشكل

لا يضيئ الليد ولا تعمل الدائرة أصلا

[ahmed115]

المشاركة الأصلية كتبت بواسطة الايوبي

لا يضيئ الليد ولا تعمل الدائرة أصلا

الليد شغال ومية ومية ياايوبى
ايه هيمنع الدائرة انها تشتغل بس فهمنى؟
اليس هناك تغذية على القاعدة وانحياز مضبوط؟
ايه بقى هيمنعها من الشغل

[ahmed115]

اربع تمارين اخرى

اضغط على الصورة حتى تكبر


اول سؤال:
الرسم رقم واحد
وضح مدى التغيير الذى سيحدث ل
Vout عند تغير Vin من صفر الى 10 فولت

السؤال التانى:
الرسم رقم اتنين زى مانت شايف طبقنا اشارة جيبية على الدخل وضح ايه سبب ظهورها بالشكل الذى تراه ؟

السؤال الثالث:
فى الرسم رقم ثلاثة وضح ليه محتاجين انحياز البطارية للقاعدة حتى تخرج الاشارة كما هو واضح فى الرسم؟

السؤال الرابع:
وضح تصرف جهد الخرج عندما يبتدى مجزئ الجهد على القاعدة من التحرك من اسفل نقطة فى اتجاه الاعلى مقتربا من القطب الموجب للبطارية؟

[ahmed115]

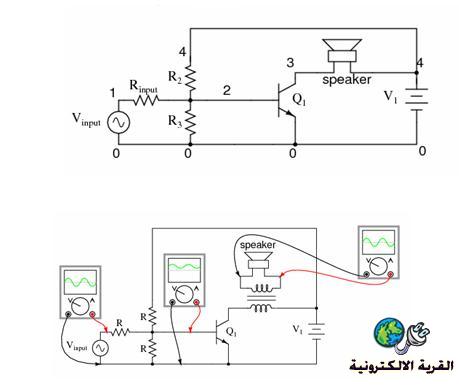

سؤال كمان على الماشى لاخوننا المبتدئين



السماعة مربوطة مباشر على المجمع بعدين شالها وربطها بمحول ليه يعنى الراجل عمل كده ؟ غاوى يتعب نفسه يعنى؟

[الايوبي]

المشاركة الأصلية كتبت بواسطة ahmed115

الليد شغال ومية ومية ياايوبى
ايه هيمنع الدائرة انها تشتغل بس فهمنى؟
اليس هناك تغذية على القاعدة وانحياز مضبوط؟
ايه بقى هيمنعها من الشغل

لما ييجي فولت على القاعدة حتشغل الترانزستور ثم تصبح القاعدة كانها موصلة في الارضي لانها حتوصل المجمع بالمشع اليس كذلك يا صاحبي
